Tụ hoá 100V 220UF CHONGX 13x20mm

1. Giới thiệu chung về tụ hóa 100V 220uF CHONGX 13x20mm

Tụ hóa 100V 220uF CHONGX 13x20mm là loại tụ điện hóa nhôm có phân cực, được sử dụng trong các mạch nguồn điện tử, bộ nguồn xung, thiết bị điều khiển công nghiệp và các hệ thống điện yêu cầu khả năng lọc, tích trữ và ổn định điện áp một chiều.

Sản phẩm thuộc thương hiệu CHONGX, có điện dung 220uF (220µF), điện áp định mức 100VDC, đường kính thân 13mm và chiều cao 20mm. Với điện dung tương đối lớn và thiết kế nhỏ gọn, tụ phù hợp với nhiều ứng dụng lọc nguồn, giảm độ gợn điện áp và hỗ trợ cung cấp năng lượng cho các mạch điện tử.

Tụ hóa CHONGX 220uF 100V có khả năng tích trữ điện tích, hỗ trợ ổn định điện áp khi tải thay đổi và giảm dao động điện áp trong quá trình hoạt động.

Sản phẩm thường được sử dụng trong các bộ nguồn AC/DC, mạch ổn áp, thiết bị âm thanh, bo mạch điều khiển và thiết bị điện tử công nghiệp có yêu cầu kỹ thuật phù hợp.

2. Đặc điểm nổi bật của tụ hóa CHONGX 100V 220uF

• Thương hiệu: CHONGX.
• Loại linh kiện: Tụ điện hóa nhôm.
• Điện dung: 220uF (220µF).
• Điện áp định mức: 100VDC.
• Đường kính thân tụ: 13mm.
• Chiều cao thân tụ: 20mm.
• Kích thước tổng thể: 13x20mm.
• Thiết kế dạng hình trụ.
• Có phân cực dương và âm.
• Khả năng tích trữ điện tích trong mạch DC.
• Hỗ trợ lọc nguồn và giảm độ gợn điện áp.
• Phù hợp với các mạch nguồn có điện áp làm việc tương ứng.
• Thuận tiện cho việc lắp đặt, sửa chữa và thay thế.

3. Cấu tạo của tụ hóa 100V 220uF CHONGX

Tụ hóa CHONGX 220uF 100V được cấu tạo từ các thành phần chính nhằm đáp ứng yêu cầu tích trữ điện tích và lọc điện áp trong mạch điện một chiều.

Lá nhôm cực dương: Là điện cực chính của tụ điện, được xử lý bề mặt nhằm tăng diện tích hiệu dụng và nâng cao khả năng tích trữ điện tích.

Lớp điện môi oxit nhôm: Được hình thành trên bề mặt lá nhôm cực dương, có chức năng cách điện và quyết định khả năng chịu điện áp của tụ.

Lớp điện phân: Tham gia hình thành hệ điện cực, giúp tụ điện hóa đạt được điện dung lớn trong kích thước tương đối nhỏ.

Lá nhôm cực âm: Kết hợp với chất điện phân để tạo thành cấu trúc điện cực của tụ điện.

Lớp giấy ngăn: Giúp phân cách các lớp lá nhôm và giữ chất điện phân bên trong.

Vỏ nhôm hình trụ: Bảo vệ phần tử tụ điện khỏi tác động cơ học từ môi trường bên ngoài.

Lớp vỏ bọc cách điện: Thường được in thương hiệu CHONGX, giá trị điện dung, điện áp định mức và ký hiệu cực âm.

Chân kết nối: Dùng để kết nối tụ với bo mạch điện tử, gồm cực dương và cực âm.

Do là tụ điện có phân cực, tụ hóa CHONGX 100V 220uF cần được lắp đúng chiều để đảm bảo hoạt động an toàn.

4. Thông số kỹ thuật tụ hóa CHONGX 100V 220uF 13x20mm

Thông số	Giá trị
Tên sản phẩm	Tụ hóa CHONGX 100V 220uF
Thương hiệu	CHONGX
Loại tụ	Tụ điện hóa nhôm
Điện dung	220uF (220µF)
Điện áp định mức	100VDC
Phân cực	Có phân cực
Đường kính thân	13mm
Chiều cao thân	20mm
Kích thước	13x20mm
Kiểu dáng	Hình trụ
Chức năng	Lọc nguồn, tích trữ điện tích
Loại mạch sử dụng	Mạch điện một chiều DC
Ứng dụng	Bộ nguồn, mạch điều khiển, thiết bị điện tử
Kiểu lắp đặt	Theo phiên bản chân thực tế

Lưu ý: Dung sai điện dung, nhiệt độ hoạt động, dòng điện gợn sóng (Ripple Current), điện trở nội ESR và tuổi thọ định mức cần được xác nhận theo mã series hoặc tài liệu kỹ thuật của nhà sản xuất.

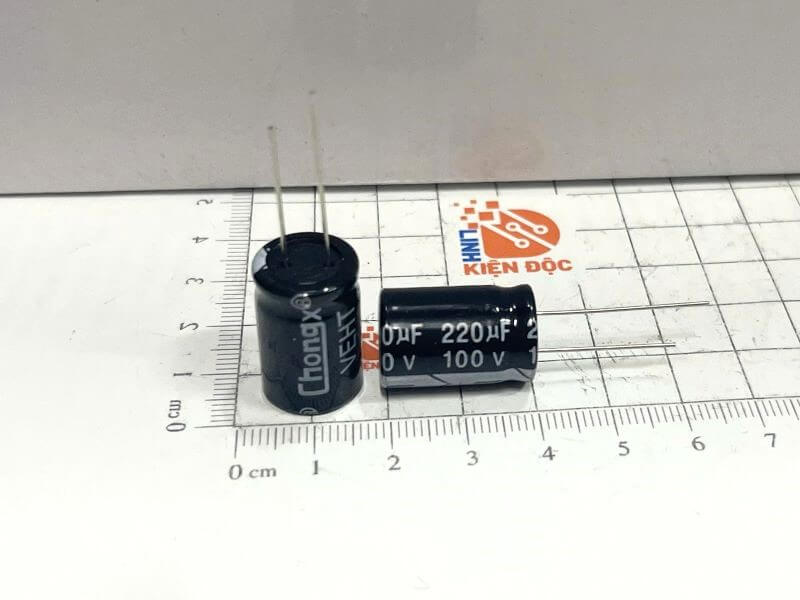

5. Kích thước và kiểu dáng tụ hóa CHONGX 220uF 100V

Tụ hóa CHONGX 100V 220uF có thiết kế hình trụ với kích thước thân 13x20mm, phù hợp với nhiều bo mạch nguồn điện tử.

Thông tin kích thước:

• Đường kính thân tụ: 13mm.
• Chiều cao thân tụ: 20mm.
• Hình dạng: Hình trụ tròn.
• Vỏ ngoài: Vỏ nhôm có lớp bọc cách điện.
• Ký hiệu phân cực: Có dấu nhận biết cực âm trên thân tụ.
• Chân kết nối: Theo phiên bản sản phẩm thực tế.

Kích thước 13x20mm giúp thuận tiện trong việc bố trí linh kiện trên bo mạch và lựa chọn tụ thay thế.

Khi thay thế, cần kiểm tra đồng thời đường kính, chiều cao, khoảng cách chân và vị trí cực âm để đảm bảo tụ tương thích với thiết kế bo mạch.

6. Nguyên lý hoạt động của tụ hóa 100V 220uF

Tụ hóa CHONGX 220uF 100V hoạt động dựa trên nguyên lý tích trữ điện tích giữa hai điện cực được ngăn cách bởi lớp điện môi.

Khi được cấp điện áp một chiều đúng cực, tụ điện bắt đầu tích điện cho đến khi điện áp trên tụ gần bằng điện áp nguồn.

Trong mạch nguồn AC/DC, tụ hóa thường được bố trí sau cầu diode chỉnh lưu hoặc tại đầu ra của bộ nguồn để hỗ trợ lọc điện áp một chiều.

Khi điện áp nguồn tăng, tụ được nạp năng lượng. Khi điện áp giảm, tụ phóng điện để hỗ trợ cung cấp năng lượng cho tải.

Quá trình nạp và phóng điện giúp:

• Giảm độ gợn điện áp trong mạch nguồn.
• Hỗ trợ ổn định điện áp DC.
• Tích trữ điện tích trong thời gian ngắn.
• Hạn chế biến động điện áp khi tải thay đổi.
• Hỗ trợ hoạt động của các tầng nguồn điện tử.

Hiệu quả lọc nguồn thực tế phụ thuộc vào điện dung, dòng tải, tần số gợn và cấu hình mạch điện.

7. Ứng dụng của tụ hóa CHONGX 100V 220uF 13x20mm

Tụ hóa CHONGX 220uF 100V được sử dụng trong nhiều thiết bị điện tử dân dụng và công nghiệp.

Một số ứng dụng phổ biến gồm:

• Mạch lọc nguồn DC.
• Bộ nguồn AC/DC.
• Bộ nguồn xung.
• Mạch ổn áp.
• Bo mạch điều khiển.
• Mạch nguồn thiết bị âm thanh.
• Bộ khuếch đại âm thanh.
• Mạch cấp nguồn cho thiết bị điện tử.
• Thiết bị điều khiển công nghiệp.
• Hệ thống tự động hóa.
• Sửa chữa và bảo trì bo mạch nguồn.
• Thay thế tụ hóa bị hư hỏng hoặc suy giảm điện dung.

Việc sử dụng cần đảm bảo điện áp làm việc, dòng Ripple, nhiệt độ và các thông số kỹ thuật phù hợp với yêu cầu của từng thiết bị.

8. Ưu điểm của tụ hóa CHONGX 220uF 100V

Điện dung 220uF: Cung cấp khả năng tích trữ điện tích và hỗ trợ lọc nguồn trong nhiều mạch điện tử.

Điện áp định mức 100VDC: Phù hợp với các mạch nguồn một chiều có điện áp nằm trong giới hạn cho phép.

Kích thước 13x20mm: Thiết kế tương đối nhỏ gọn, thuận tiện cho việc lắp đặt và thay thế.

Cấu tạo tụ hóa nhôm: Cho phép đạt điện dung tương đối lớn trong kích thước phù hợp với nhiều bo mạch.

Ứng dụng đa dạng: Có thể sử dụng trong mạch nguồn, mạch điều khiển, thiết bị âm thanh và các hệ thống điện tử khác.

Thương hiệu CHONGX: Giúp người mua dễ dàng nhận diện và lựa chọn đúng sản phẩm theo nhu cầu.

9. Lưu ý khi sử dụng và thay thế tụ hóa CHONGX 100V 220uF

Khi lựa chọn và thay thế tụ hóa CHONGX 220uF 100V cần chú ý:

• Ngắt hoàn toàn nguồn điện trước khi thao tác.
• Kiểm tra điện áp còn lại trên tụ trước khi tháo lắp.
• Xả điện tích bằng phương pháp an toàn.
• Đấu đúng cực dương và cực âm.
• Không cấp điện áp vượt quá 100VDC.
• Lựa chọn đúng điện dung 220uF theo yêu cầu thiết kế.
• Kiểm tra kích thước thân tụ 13x20mm.
• Đối chiếu khoảng cách chân với bo mạch.
• Chọn tụ có dòng Ripple và ESR phù hợp.
• Không sử dụng tụ bị phồng, rò rỉ hoặc biến dạng.
• Tránh lắp đặt tụ gần linh kiện tỏa nhiệt lớn.
• Kiểm tra các linh kiện nguồn liên quan nếu tụ cũ bị hư hỏng.
• Không tự ý thay đổi điện dung khi chưa đánh giá ảnh hưởng đến mạch điện.

Đặc biệt, khi thay thế tụ hóa trong bộ nguồn xung, cần kiểm tra thông số ESR, dòng Ripple và tuổi thọ định mức để đảm bảo tụ đáp ứng điều kiện làm việc của mạch.

10. Kết luận

Tụ hóa 100V 220uF CHONGX 13x20mm là linh kiện điện tử có chức năng tích trữ điện tích, lọc nguồn và hỗ trợ ổn định điện áp trong các mạch điện một chiều.

Với điện dung 220uF, điện áp định mức 100VDC và kích thước 13x20mm, sản phẩm phù hợp với nhiều ứng dụng trong mạch nguồn, mạch điều khiển, thiết bị âm thanh và các bo mạch điện tử công nghiệp.

Khi lựa chọn tụ hóa CHONGX 220uF 100V, cần kiểm tra chính xác điện dung, điện áp, kích thước, phân cực và các thông số làm việc để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
