U1620G Diốt phục hồi nhanh 16A 200V TO-220: Thông số, chức năng và ứng dụng

U1620G là diode phục hồi nhanh được sử dụng phổ biến trong các mạch nguồn xung, bộ nguồn công suất, mạch chỉnh lưu và các thiết bị điện tử công nghiệp. Với khả năng chịu dòng lên đến 16A, điện áp ngược 200V và thời gian phục hồi nhanh, linh kiện này phù hợp với những ứng dụng yêu cầu tốc độ chuyển mạch cao và tổn hao thấp.

Thông số kỹ thuật U1620G

U1620G là gì?

U1620G thuộc nhóm diode phục hồi nhanh (Fast Recovery Diode/Ultrafast Diode). Khác với diode chỉnh lưu thông thường, diode phục hồi nhanh được thiết kế để chuyển từ trạng thái dẫn sang khóa trong thời gian rất ngắn.

Đặc điểm này giúp U1620G hoạt động hiệu quả trong các mạch có tần số đóng cắt cao, đặc biệt là nguồn xung và mạch điện tử công suất.

Linh kiện có dạng TO-220, kích thước nhỏ gọn nhưng khả năng chịu dòng tương đối lớn, đồng thời có thể kết hợp với tản nhiệt để tăng khả năng làm việc ở công suất cao.

Chức năng của diode U1620G

1. Chỉnh lưu dòng điện

U1620G cho phép dòng điện đi theo một chiều và hạn chế dòng điện chạy ngược. Vì vậy, linh kiện có thể được sử dụng để chỉnh lưu điện áp AC thành DC trong nhiều loại mạch nguồn.

2. Chuyển mạch nhanh

Thời gian phục hồi ngắn giúp diode nhanh chóng chuyển sang trạng thái khóa khi điện áp thay đổi chiều. Điều này đặc biệt quan trọng trong các mạch hoạt động ở tần số cao.

3. Giảm tổn hao khi đóng cắt

Khả năng phục hồi nhanh giúp hạn chế dòng điện ngược và tổn hao chuyển mạch, từ đó góp phần nâng cao hiệu suất của hệ thống nguồn.

4. Bảo vệ và dẫn dòng hồi tiếp

Trong các mạch công suất như bộ biến đổi DC-DC, nguồn xung hoặc mạch điều khiển động cơ, U1620G có thể đảm nhiệm vai trò diode hồi tiếp (freewheeling diode), tạo đường dẫn cho dòng điện cảm khi transistor hoặc MOSFET ngắt.

Cấu hình chân U1620G

U1620G dạng TO-220 thường là diode kép có cathode chung. Cấu trúc này gồm hai diode được tích hợp trong cùng một linh kiện và dùng chung chân cathode.

Khi thay thế, cần đặc biệt chú ý sơ đồ chân của đúng nhà sản xuất, bởi chỉ nhìn vào hình dạng TO-220 là chưa đủ để xác định chính xác thứ tự chân.

Ứng dụng của U1620G

Nhờ dòng điện lớn và khả năng phục hồi nhanh, U1620G có thể được sử dụng trong nhiều thiết bị điện tử công suất như:

• Nguồn xung SMPS
• Mạch chỉnh lưu tốc độ cao
• Bộ nguồn DC-DC
• Bộ biến đổi điện áp
• Mạch inverter và biến tần
• Bộ sạc và bộ nguồn công suất
• Mạch điều khiển động cơ
• Mạch hồi tiếp cho MOSFET/IGBT
• Thiết bị điện tử công nghiệp
• Các mạch công suất cần diode đóng cắt nhanh

Ưu điểm của diode U1620G

U1620G 16A 200V TO-220 có một số ưu điểm đáng chú ý:

• Dòng chịu tải lên đến 16A
• Điện áp ngược tối đa 200V
• Khả năng phục hồi nhanh
• Phù hợp với mạch đóng cắt tần số cao
• Dạng TO-220 dễ lắp đặt
• Có thể gắn thêm tản nhiệt
• Diode kép giúp tiết kiệm không gian trên PCB

Lưu ý khi sử dụng và thay thế U1620G

Khi thay diode U1620G, không nên chỉ dựa vào thông số 16A/200V. Cần kiểm tra đồng thời:

1. Điện áp ngược tối đa của diode thay thế phải đáp ứng yêu cầu của mạch.
2. Dòng điện định mức phải bằng hoặc cao hơn linh kiện ban đầu.
3. Thời gian phục hồi phải phù hợp với tần số hoạt động.
4. Kiểm tra chính xác cấu hình diode và thứ tự chân.
5. Kiểm tra khả năng tản nhiệt khi linh kiện hoạt động ở dòng lớn.
6. Đảm bảo điện áp và dòng điện thực tế không vượt quá giới hạn của linh kiện.

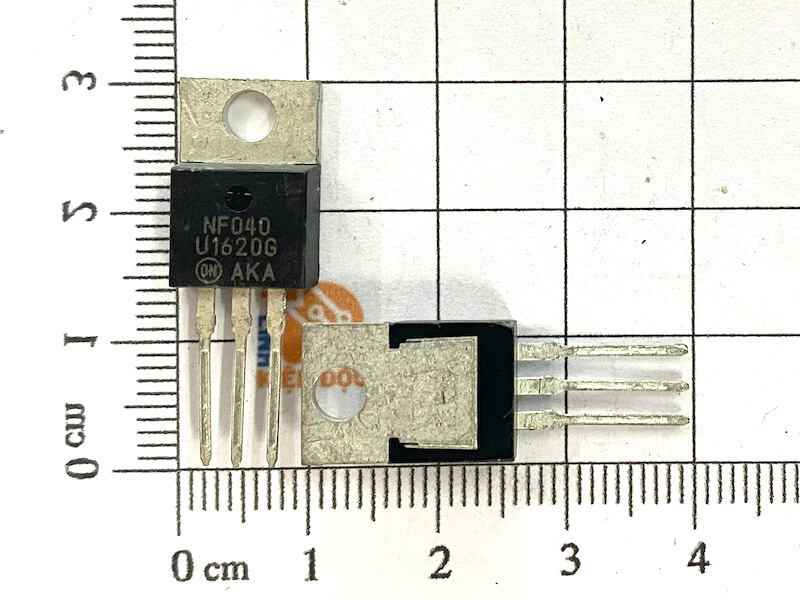

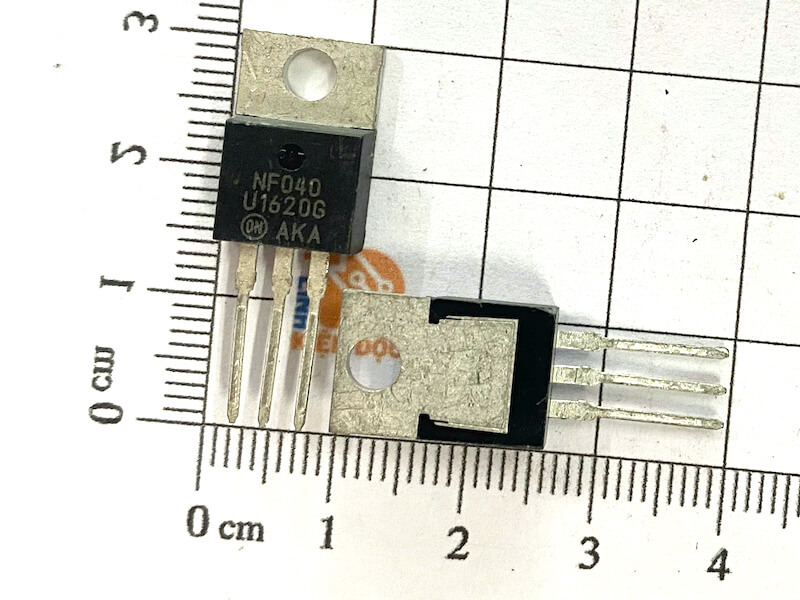

Kích thước U1620G
