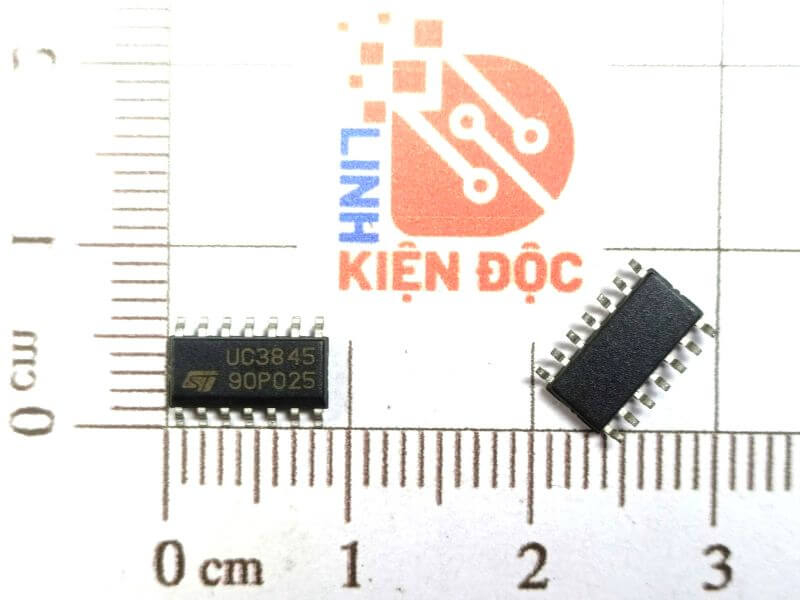

UC3845 IC điều khiển nguồn PWM SOP-14

Giới thiệu chung

UC3845 là một IC điều khiển nguồn xung PWM, được thiết kế đặc biệt để sử dụng trong các bộ nguồn chuyển mạch (SMPS). IC này thường được sử dụng trong nguồn Flyback, Forward, Boost, Buck nhờ khả năng điều chế độ rộng xung với tần số cố định, hoạt động ở chế độ dòng (current mode control).

Đặc điểm nổi bật

• Điều chế PWM với tần số cố định.

• Điều khiển theo chế độ dòng điện (Current-Mode PWM Control) cho phản hồi nhanh và ổn định hơn.

• Ngưỡng khởi động thấp (start-up voltage), thích hợp cho nguồn đầu vào thấp.

• Tích hợp mạch so sánh dòng điện, mạch dao động (oscillator), mạch giới hạn dòng, và mạch shutdown.

• Hỗ trợ bảo vệ quá dòng (OCP), quá áp (OVP) và điện áp thấp (UVLO).

Cấu tạo

• IC thường được đóng gói dạng DIP-8 hoặc SOP-8.

• Tích hợp các khối mạch: bộ dao động (oscillator), mạch khuếch đại lỗi (error amp), so sánh dòng, latch PWM, UVLO, và mạch điều khiển output.

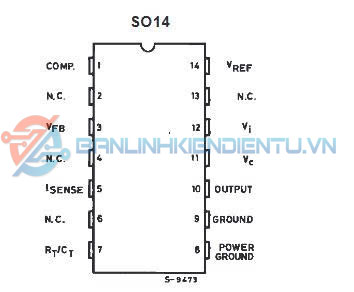

Sơ đồ chân

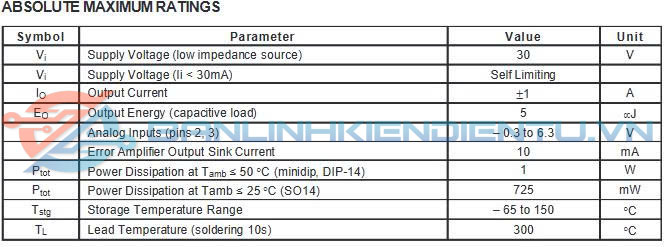

Thông số kĩ thuật

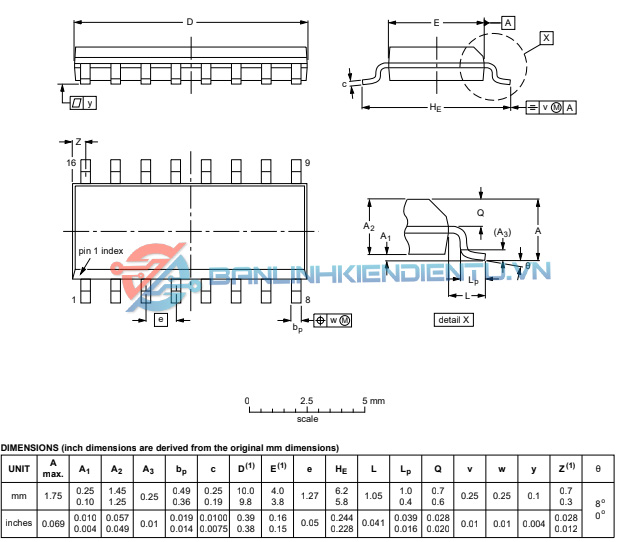

Kích thước

Ứng dụng

• Bộ nguồn xung Flyback, Forward, Buck, Boost converter.

• Bộ sạc pin, adapter, mạch nguồn công nghiệp.

• Dùng trong thiết bị điện tử dân dụng, hệ thống điều khiển, nguồn LED, UPS mini…

• Ứng dụng phổ biến trong thiết kế mạch nguồn hiệu suất cao với yêu cầu bảo vệ tốt.

Datasheet
