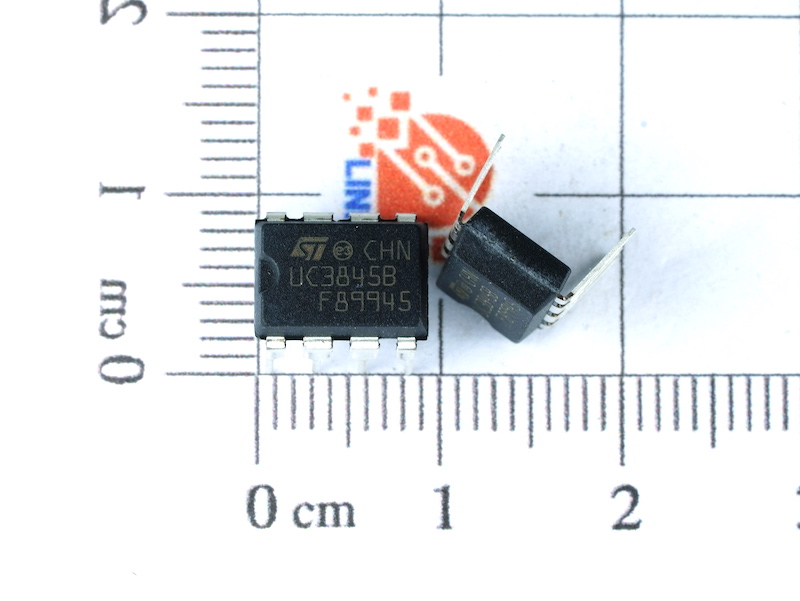

UC3845B 3845 IC nguồn Switching DIP-8 chính hãng ST

Giới thiệu chung

• Hãng sản xuất: STMicroelectronics (ST)

• Tên sản phẩm: UC3845B (còn gọi là 3845B hoặc KA3845 tương đương)

• Phiên bản: UC3845BN – đóng gói DIP‑8 qua ST, thuộc dòng UC284xB dùng cho điều khiển PWM chế độ dòng (Current‑Mode PWM)

Thông số kỹ thuật

Sơ đồ và chức năng chân

Sơ đồ chức năng

Kích thước

Ứng dụng điển hình

• Nguồn điện offline (AC‑DC) — flyback, forward, boost converters, power adapters

• Bộ nguồn DC‑DC cách ly và không cách ly (bộ chuyển đổi công suất cao, sạc pin)

• Bộ sạc ắc-quy và hệ thống nguồn dự phòng (UPS)

• Nguồn SMPS công nghiệp: driver LED, nguồn vi xử lý, PLC, v.v.

• Ứng dụng trong thiết kế điện tử DIY hoặc sản xuất nhỏ nhờ dạng DIP‑8 dễ hàn tay, thích hợp phòng lab hoặc sửa chữa nhanh

Ưu điểm kỹ thuật

• Thiết kế dễ dùng: cần rất ít linh kiện phụ bên ngoài mà vẫn ổn định

• Công suất điều khiển cao: đầu ra dòng cao giúp kéo gate MOSFET công suất nhanh tức thời

• Chế độ điều khiển PWM ổn định nhờ UVLO, Lock‑latch, current‑limit theo xung

• Tần số chuyển đổi cao rất phù hợp các mạch công suất hiện đại (≤ 500 kHz)

• Phản hồi nhanh với tải biến đổi nhờ feed‑forward compensation

• Phiên bản DIP‑8 chính hãng ST dễ tích hợp vào board thử nghiệm hoặc mạch công suất nhỏ

Thiết kế sơ đồ ứng dụng phổ biến

Bạn chỉ cần bố trí thêm tối thiểu các thành phần sau:

• Nguồn khởi động VCC (~16–20 V) với UVLO tích hợp, khởi động bằng startup resistor

• Mạch feedback lỗi (error amplifier + resistor) để điều chỉnh PWM

• Shunt resistor (sense resistor) từ bộ cảm dòng vào chân CS

• MOSFET công suất đầu ra, được kéo bởi chân output (TOTEM‑POLE)

• Các phụ kiện: soft-start capacitor, compensation network, dead-time điều chỉnh qua các chân thích hợp
