IC Nguồn DIP-8 UCC3804N, UCC3804N

banlinhkiendientu.com là đơn vị chuyên cung cấp IC UCC3804 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Mô tả UCC3804

Dòng UCC1800/1/2/3/4/5 của mạch tích hợp tốc độ cao, công suất thấp cuits chứa tất cả các thành phần điều khiển và truyền động cần thiết cho hoạt động ngoại tuyến và nguồn điện chuyển đổi chế độ dòng điện tần số cố định DC-to-DC với số lượng bộ phận tối thiểu.

Các thiết bị này có cấu hình chân cắm giống như UC1842/3/4/5 gia đình, đồng thời cung cấp các tính năng bổ sung của khởi động mềm toàn chu kỳ nội bộ và xóa cạnh đầu bên trong của đầu vào theo nghĩa hiện tại. Dòng

UCC1800/1/2/3/4/5 cung cấp nhiều tùy chọn gói, nhiệt độ tùy chọn phạm vi nhiệt độ, lựa chọn chu kỳ làm việc tối đa và lựa chọn các mức điện áp tới hạn. Các bộ phận tham chiếu thấp hơn như UCC1803 và UCC1805 phù hợp nhất với các hệ thống hoạt động bằng pin, trong khi tham chiếu cao hơn ence và độ trễ UVLO cao hơn của UCC1802 và UCC1804 đưa ra những lựa chọn lý tưởng này để sử dụng trong các bộ nguồn ngoại tuyến. Dòng UCC180x được chỉ định để hoạt động từ –55o C đến +125o C, dòng UCC280x được chỉ định để hoạt động từ –40o C đến +85o C, và dòng UCC380x được chỉ định để hoạt động từ 0o C đến +70o C.

Đặc trưng UCC3804

• Dòng cung khởi động điển hình 100μA
• Nguồn cung cấp vận hành điển hình 500μA Hiện hành
• Hoạt động ở tần số 1 MHz
• Khởi động mềm bên trong
• Khởi động mềm lỗi bên trong
• Làm trống cạnh đầu bên trong của Tín hiệu cảm nhận hiện tại
• Đầu ra Totem-Cực 1 Ampe
• Phản hồi điển hình 70ns từ Đầu ra ổ đĩa cảm biến hiện tại đến cổng
• Tham chiếu điện áp dung sai 1,5%
• Sơ đồ chân tương tự như UC3842

Xem thêm: Các sản phẩm IC khác

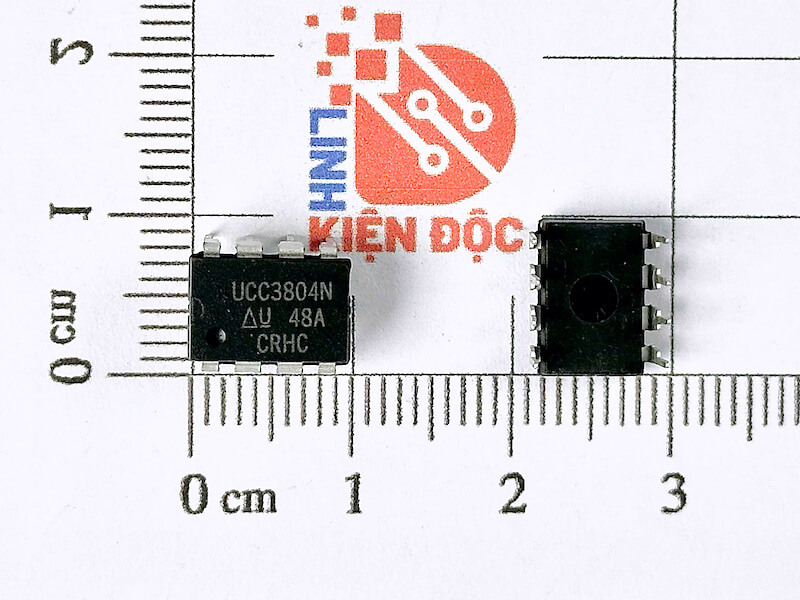

Hình ảnh thực tế UCC3804

Sơ đồ chân của IC UCC3804

Thông số kỹ thuật của IC UCC3804

Cấu tạo trong của IC UCC3804

Kích thước của IC UCC3804

Datasheet UCC3804
