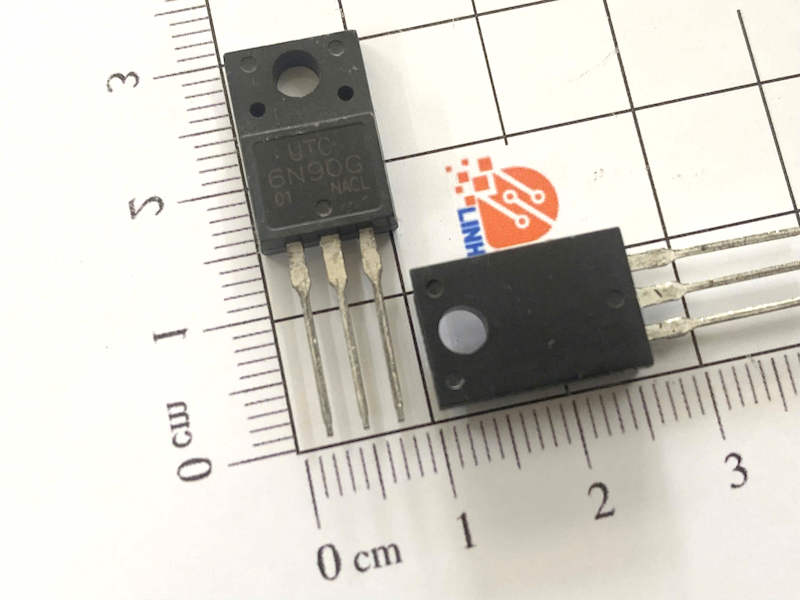

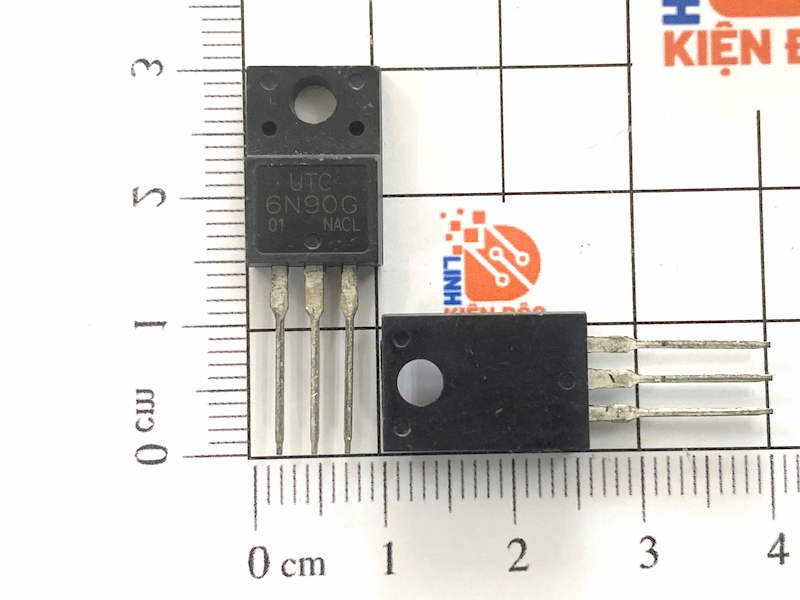

UTC6N90G Mosfet kênh N 6.2A 900V TO-220

UTC6N90G là MOSFET công suất kênh N (N-Channel) có điện áp Drain-Source lên đến 900V và dòng Drain khoảng 6,2A, sử dụng vỏ TO-220. Đây là linh kiện bán dẫn công suất phù hợp với các mạch nguồn và bộ chuyển đổi yêu cầu khả năng chịu điện áp cao.

Với mức điện áp 900V, UTC6N90G đặc biệt phù hợp với những thiết kế cần khoảng dự phòng điện áp lớn, chẳng hạn nguồn xung AC-DC, bộ nguồn công nghiệp, mạch PFC, inverter và các mạch chuyển đổi điện áp cao.

Thông số kỹ thuật UTC6N90G

Thông số	Giá trị
Mã linh kiện	UTC6N90G
Loại linh kiện	Power MOSFET
Kênh	N-Channel
Điện áp Drain-Source (VDSS)	900V
Dòng Drain liên tục (ID)	6,2A
Vỏ	TO-220
Số chân	3
Cực điều khiển	Gate
Cực công suất	Drain, Source
Kiểu lắp	Through-Hole
Ứng dụng	SMPS, PFC, inverter, AC-DC, bộ chuyển đổi công suất

Lưu ý: Các thông số chi tiết như RDS(on), Gate Charge, VGS tối đa, dòng xung, công suất tiêu tán và nhiệt trở cần được đối chiếu theo datasheet chính xác của phiên bản UTC6N90G đang sử dụng.

UTC6N90G là gì?

UTC6N90G là MOSFET công suất kênh N được thiết kế để thực hiện chức năng đóng cắt dòng điện trong các mạch điện tử công suất.

MOSFET có ba cực chính:

• G – Gate: cực điều khiển.
• D – Drain: cực thoát.
• S – Source: cực nguồn.

Tín hiệu điện áp đặt giữa Gate và Source sẽ điều khiển trạng thái dẫn của MOSFET. Khi MOSFET bật, dòng điện có thể chạy qua Drain và Source; khi MOSFET tắt, dòng điện bị ngắt.

So với các MOSFET có mức điện áp 500V hoặc 600V, dòng 900V của UTC6N90G mang lại khả năng chịu điện áp cao hơn, phù hợp với những ứng dụng cần biên độ an toàn lớn.

Ý nghĩa thông số 6.2A – 900V

Điện áp Drain-Source 900V

VDSS = 900V là thông số quan trọng nhất của UTC6N90G. Nó xác định khả năng chịu điện áp giữa Drain và Source trong điều kiện được quy định.

Trong các mạch nguồn AC-DC, điện áp sau cầu chỉnh lưu có thể lên tới hàng trăm volt DC. Ngoài điện áp làm việc bình thường, các xung áp do quá trình chuyển mạch cũng có thể xuất hiện.

Vì vậy, MOSFET 900V có thể được lựa chọn khi thiết kế cần điện áp chịu đựng cao và khoảng dự phòng lớn.

Dòng Drain 6.2A

Mức ID = 6,2A cho thấy khả năng dẫn dòng của MOSFET trong điều kiện datasheet.

Dòng hoạt động thực tế không chỉ phụ thuộc vào thông số 6,2A mà còn phụ thuộc vào:

• Nhiệt độ môi trường.
• Nhiệt độ mối nối.
• RDS(on).
• Công suất tổn hao.
• Tần số chuyển mạch.
• Duty cycle.
• Hệ thống tản nhiệt.

Do đó, cần tính toán nhiệt và công suất trước khi thiết kế mạch làm việc liên tục ở dòng cao.

Chức năng của UTC6N90G

1. Đóng cắt công suất

UTC6N90G có thể hoạt động như một công tắc điện tử trong mạch công suất.

Bộ điều khiển đưa tín hiệu đến Gate để MOSFET đóng và ngắt dòng điện theo chu kỳ. Đây là nguyên lý cơ bản của nguồn xung và các bộ chuyển đổi công suất.

2. Điều khiển năng lượng

Trong các mạch PWM, thời gian MOSFET dẫn được điều chỉnh thông qua duty cycle. Việc thay đổi duty cycle cho phép kiểm soát lượng năng lượng truyền đến biến áp, cuộn cảm hoặc tải.

3. Chuyển mạch điện áp cao

Mức điện áp 900V giúp UTC6N90G phù hợp với các mạch chuyển mạch điện áp cao, nơi MOSFET cần chịu được cả điện áp DC và các xung áp phát sinh trong quá trình hoạt động.

4. Điều khiển công suất trong bộ nguồn

MOSFET có thể được sử dụng trong tầng sơ cấp của nguồn xung, nơi điện áp cao và yêu cầu chuyển mạch nhanh.

Ưu điểm nổi bật của UTC6N90G

Điện áp chịu đựng cao 900V

Đây là ưu điểm nổi bật của UTC6N90G. Điện áp 900V giúp linh kiện có khả năng đáp ứng những thiết kế mà MOSFET 600V hoặc 650V có thể không có đủ khoảng dự phòng.

Dòng điện 6.2A

Mức dòng 6,2A phù hợp với nhiều mạch nguồn công suất vừa, đặc biệt khi thiết kế được tối ưu về tổn hao và tản nhiệt.

Phù hợp mạch điện áp cao

Các ứng dụng nguồn công nghiệp, nguồn AC-DC và bộ chuyển đổi điện áp cao có thể tận dụng mức điện áp chịu đựng lớn của MOSFET.

Vỏ TO-220

Vỏ TO-220 là dạng vỏ phổ biến trong linh kiện công suất, thuận tiện cho việc lắp đặt trên PCB và kết hợp với tản nhiệt.

Ứng dụng của UTC6N90G

UTC6N90G có thể được sử dụng trong nhiều thiết bị điện tử công suất như:

• Nguồn xung SMPS
• Nguồn AC-DC
• Nguồn công nghiệp
• Mạch Active PFC
• Mạch inverter
• Bộ chuyển đổi điện áp cao
• Bộ nguồn LED
• Thiết bị điện tử công suất
• Mạch điều khiển công suất
• Bộ sạc công suất
• Các bộ nguồn yêu cầu MOSFET 900V

UTC6N90G trong nguồn xung SMPS

Trong nguồn xung, MOSFET thường đảm nhiệm vai trò công tắc ở phía sơ cấp.

Điện áp AC đầu vào được chỉnh lưu thành điện áp DC cao. Tín hiệu PWM từ IC điều khiển được đưa đến Gate của UTC6N90G. MOSFET liên tục đóng/ngắt dòng điện qua biến áp xung hoặc cuộn cảm.

Khi MOSFET đóng, năng lượng được tích trữ hoặc truyền qua phần tử từ tính. Khi MOSFET ngắt, năng lượng được truyền sang phía thứ cấp và sau đó được chỉnh lưu, lọc để tạo ra điện áp DC ổn định.

Trong cấu trúc này, mức 900V giúp tăng khả năng chịu các xung điện áp ở phía sơ cấp, nhưng thiết kế vẫn cần có mạch clamp hoặc snubber phù hợp để kiểm soát điện áp đỉnh.

UTC6N90G trong mạch Active PFC

Active PFC thường sử dụng cấu trúc Boost, trong đó MOSFET đóng vai trò công tắc chính.

UTC6N90G có thể được sử dụng trong tầng PFC nếu các thông số về điện áp, dòng điện, RDS(on), Gate Charge và tần số chuyển mạch phù hợp.

Khi MOSFET đóng/ngắt, dòng điện qua cuộn cảm được điều khiển để cải thiện hệ số công suất và tạo ra điện áp DC bus ổn định.

UTC6N90G trong mạch inverter

Trong các bộ inverter, MOSFET có thể được ghép thành half-bridge hoặc full-bridge để chuyển đổi nguồn DC thành AC.

Với điện áp chịu đựng 900V, UTC6N90G có thể được cân nhắc cho các thiết kế inverter có điện áp DC bus cao.

Tuy nhiên, việc lựa chọn MOSFET phải dựa trên điện áp bus thực tế, dòng tải, tần số chuyển mạch và tổn hao nhiệt. Không nên chỉ dựa vào thông số 900V – 6,2A.

Sơ đồ chân UTC6N90G

MOSFET dạng TO-220 thường có ba chân:

G – Gate
D – Drain
S – Source

Tuy nhiên, cần kiểm tra datasheet chính xác của UTC6N90G trước khi lắp đặt hoặc thay thế.

Đặc biệt cần xác định:

• Vị trí chân Gate.
• Vị trí chân Drain.
• Vị trí chân Source.
• Kết nối của tab kim loại.
• Điện áp Gate-Source tối đa.

Việc hai linh kiện cùng sử dụng vỏ TO-220 không đồng nghĩa pinout giống nhau.

Lưu ý khi sử dụng UTC6N90G

Không vượt quá điện áp 900V

Điện áp Drain-Source phải nằm trong giới hạn cho phép. Trong nguồn xung, cần đặc biệt chú ý đến điện áp đỉnh khi MOSFET chuyển từ trạng thái ON sang OFF.

Mạch snubber, RCD clamp hoặc TVS có thể được sử dụng tùy theo cấu trúc nguồn để hạn chế xung áp.

Tính toán tản nhiệt

MOSFET có hai nhóm tổn hao chính:

• Tổn hao dẫn: phát sinh khi MOSFET ON.
• Tổn hao chuyển mạch: phát sinh trong quá trình ON/OFF.

Ở tần số cao, tổn hao chuyển mạch có thể trở thành yếu tố đáng kể. Vì vậy, cần lựa chọn driver Gate và hệ thống tản nhiệt phù hợp.

Điều khiển Gate

Tín hiệu Gate cần đủ nhanh và có biên độ phù hợp. Driver yếu hoặc thiết kế đường mạch Gate không tốt có thể làm tăng thời gian chuyển mạch và nhiệt độ MOSFET.

Chọn linh kiện thay thế

Khi thay UTC6N90G bằng một MOSFET khác, cần kiểm tra:

• VDSS
• ID
• RDS(on)
• Gate Charge
• VGS(max)
• Ciss/Coss/Crss
• Dòng xung
• Avalanche Energy
• Nhiệt trở
• Pinout
• Loại vỏ

Một MOSFET 900V khác không nhất thiết là linh kiện thay thế trực tiếp nếu các thông số động và nhiệt khác biệt.

So sánh nhanh UTC6N90G

Đặc tính	UTC6N90G
Loại	MOSFET công suất
Kênh	N-Channel
Điện áp VDS	900V
Dòng ID	6,2A
Vỏ	TO-220
Số chân	3
Điều khiển	Gate
Ứng dụng	SMPS, PFC, inverter, AC-DC
Kiểu lắp	Through-Hole

Xem thêm: Nhiều sản phẩm Mosfet khác tại đây
