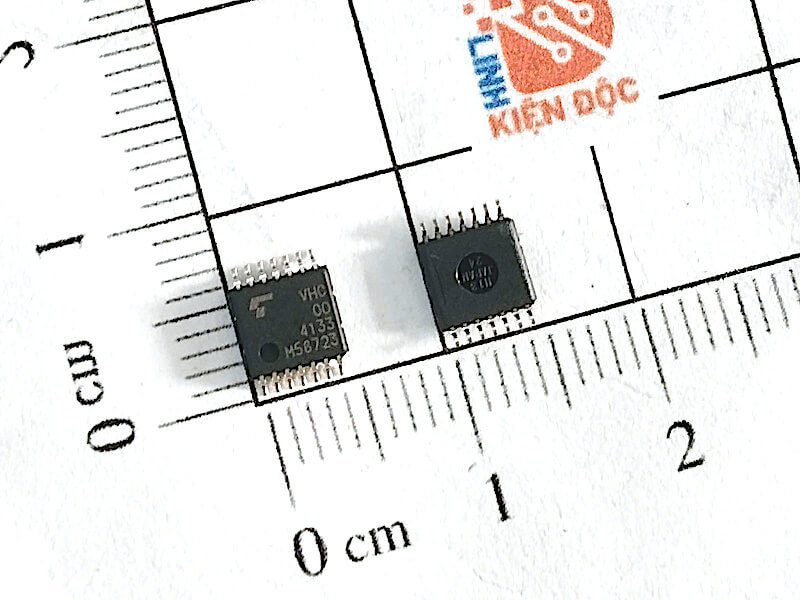

VHC00 IC Số TSSOP-14

VHC00 là dòng IC logic CMOS tốc độ cao, thường được định danh đầy đủ là 74VHC00 / 74VHC00A, tích hợp 4 cổng NAND 2 đầu vào trong cùng một IC. Linh kiện sử dụng 14 chân, có phiên bản TSSOP-14, phù hợp cho các mạch logic số cần tốc độ chuyển mạch cao và mức tiêu thụ điện năng thấp.

Chức năng

74VHC00 thực hiện phép toán logic NAND. Mỗi IC chứa 4 cổng NAND độc lập, mỗi cổng có 2 đầu vào và 1 đầu ra.

Nguyên lý logic:

Đầu vào A	Đầu vào B	Đầu ra Y
0	0	1
0	1	1
1	0	1
1	1	0

Nhờ cấu trúc CMOS tốc độ cao, VHC00 có thể sử dụng trong các mạch điều khiển, tạo logic, xử lý tín hiệu số và giao tiếp giữa các hệ thống logic khác nhau.

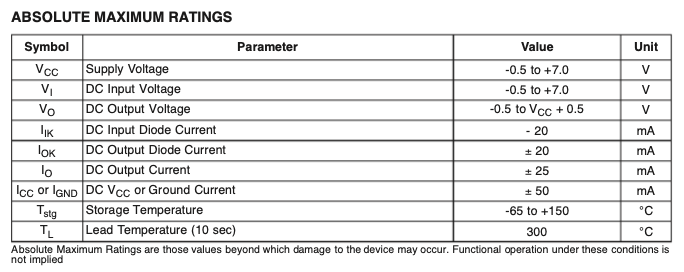

Thông số kỹ thuật VHC00

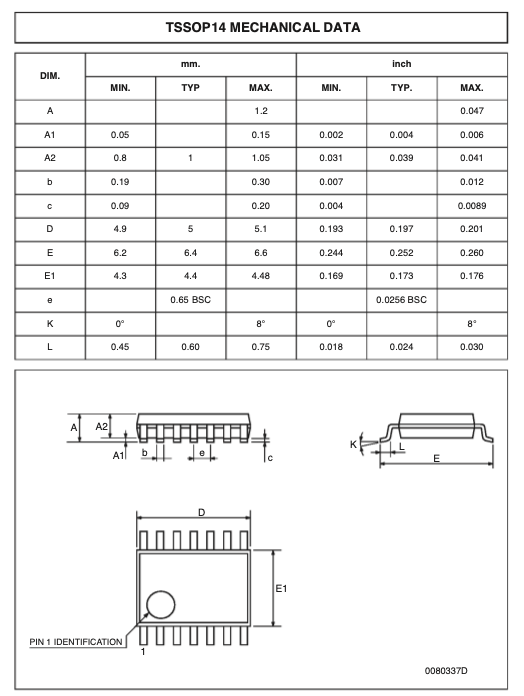

Kích thước của VHC00

Sơ đồ chân VHC00 TSSOP-14

Chân	Chức năng
1	1A – Input
2	1B – Input
3	1Y – Output
4	2A – Input
5	2B – Input
6	2Y – Output
7	GND
8	3Y – Output
9	3A – Input
10	3B – Input
11	4Y – Output
12	4A – Input
13	4B – Input
14	VCC

Sơ đồ chân này được xác nhận trong datasheet của dòng 74VHC00.

Ứng dụng

VHC00 có thể được sử dụng trong:

• Mạch logic số.
• Mạch điều khiển và xử lý tín hiệu.
• Mạch tạo xung và điều khiển xung.
• Mạch kết hợp các tín hiệu logic.
• Mạch đếm và mạch tuần tự.
• Mạch giao tiếp giữa các hệ thống logic.
• Thiết bị điện tử công nghiệp.
• Các mạch cần thay thế dòng 74HC00 tương thích chức năng.

Một ưu điểm của họ VHC là có thể hỗ trợ giao tiếp giữa hệ thống 5V và 3V nhờ đặc tính bảo vệ và ngưỡng đầu vào của dòng VHC.

Ưu điểm

• Tích hợp 4 cổng NAND 2 đầu vào.
• Tốc độ chuyển mạch cao.
• Công suất tiêu thụ thấp.
• Độ miễn nhiễm nhiễu tốt.
• Package TSSOP-14 nhỏ gọn, tiết kiệm diện tích PCB.
• Chức năng tương thích với 74HC00.
• Có bảo vệ đầu vào khi nguồn bị tắt ở một số phiên bản VHC.

Lưu ý khi sử dụng

Tên “VHC00” có thể xuất hiện dưới nhiều mã hoàn chỉnh tùy nhà sản xuất, chẳng hạn 74VHC00, MC74VHC00 hoặc TC74VHC00. Package cũng có thể khác nhau. Ví dụ Toshiba có 74VHC00FT dạng TSSOP14B, trong khi onsemi có phiên bản 74VHC00 dạng TSSOP-14.

Do đó khi thay thế nên đối chiếu hãng sản xuất, hậu tố mã hàng và sơ đồ chân thay vì chỉ dựa vào chữ “VHC00”.
