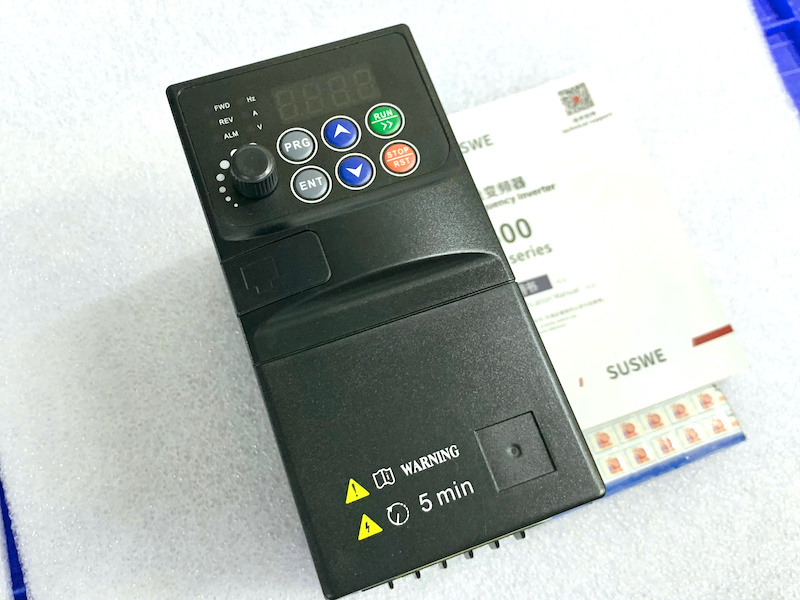

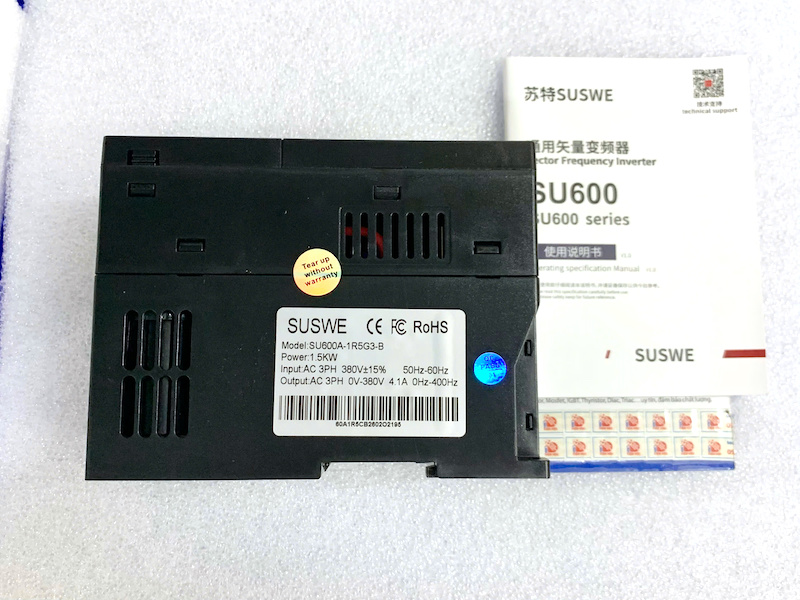

Biến tần SUSWE SU600-1R5G3 công suất 1.5kw điện áp 380V tải nhẹ

SUSWE SU600-1R5G3 là biến tần thuộc dòng SU600 của SUSWE, được thiết kế để điều khiển động cơ không đồng bộ 3 pha với công suất 1.5kW. Thiết bị sử dụng nguồn cấp 3 pha 380VAC, đáp ứng tốt các ứng dụng tải nhẹ trong công nghiệp như băng tải, quạt, bơm nước, máy đóng gói, máy chế biến thực phẩm và các hệ thống tự động hóa.

Biến tần được tích hợp công nghệ điều khiển vector không cảm biến (Sensorless Vector Control) và điều khiển V/F, giúp động cơ vận hành ổn định, tiết kiệm điện năng và duy trì mô-men xoắn tốt ngay cả ở tốc độ thấp. Với thiết kế nhỏ gọn, giao diện cài đặt trực quan cùng nhiều chức năng bảo vệ tích hợp, SU600-1R5G3 là giải pháp điều khiển động cơ hiệu quả, phù hợp cho cả lắp đặt mới và thay thế trong các hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Điều khiển động cơ 3 pha công suất 1.5kW.
• Nguồn cấp 3 pha 380VAC (380V ±15%).
• Điều khiển Vector không cảm biến (SVC) và V/F.
• Khởi động mềm, giảm dòng khởi động và hạn chế va đập cơ khí.
• Điều chỉnh tốc độ mượt, mô-men xoắn ổn định.
• Hỗ trợ nhiều cấp tốc độ và chức năng tăng/giảm tốc linh hoạt.
• Tích hợp PID điều khiển áp suất, lưu lượng hoặc nhiệt độ.
• Bàn phím LED dễ cài đặt và theo dõi thông số.
• Tích hợp nhiều chế độ bảo vệ giúp tăng tuổi thọ thiết bị và động cơ.

Cấu tạo

• Bộ chỉnh lưu AC sang DC.
• Mạch DC Bus tích hợp tụ lọc.
• Bộ nghịch lưu IGBT hiệu suất cao.
• Bộ vi xử lý điều khiển trung tâm.
• Màn hình LED và bàn phím cài đặt.
• Quạt làm mát tự động.
• Các cổng tín hiệu điều khiển và truyền thông.
• Hệ thống tản nhiệt bằng nhôm.

Chức năng

Biến tần SUSWE SU600-1R5G3 được tích hợp nhiều chức năng điều khiển và bảo vệ hiện đại, đáp ứng tốt nhu cầu điều khiển động cơ trong các hệ thống công nghiệp và tự động hóa.

• Điều khiển tốc độ động cơ bằng phương pháp V/F và Vector không cảm biến (Sensorless Vector Control – SVC).
• Khởi động mềm và dừng mềm, giúp giảm dòng khởi động và hạn chế va đập cơ khí.
• Điều chỉnh tần số đầu ra từ 0 đến 600Hz, đáp ứng nhiều yêu cầu vận hành khác nhau.
• Điều khiển tốc độ thông qua bàn phím, tín hiệu Analog (0–10V, 4–20mA), tín hiệu số hoặc truyền thông RS485.
• Tích hợp bộ điều khiển PID, phù hợp cho các hệ thống điều khiển áp suất, lưu lượng, nhiệt độ và mực nước.
• Hỗ trợ chức năng chạy nhiều cấp tốc độ (Multi-speed).
• Chức năng tăng tốc và giảm tốc có thể cài đặt theo yêu cầu.
• Hỗ trợ đảo chiều quay động cơ.
• Tự động bù mô-men xoắn khi tải thay đổi.
• Tích hợp chức năng hãm động năng giúp dừng động cơ nhanh.
• Hỗ trợ truyền thông RS485 (Modbus RTU) để kết nối PLC, HMI và hệ thống SCADA.
• Chức năng tự động khởi động lại sau khi mất nguồn (Auto Restart) nếu được cài đặt.
• Ghi nhớ các thông số cài đặt khi mất điện.

Thông số kỹ thuật

Kích thước

Ứng dụng

• Điều khiển băng tải.
• Hệ thống quạt thông gió.
• Máy bơm nước.
• Máy đóng gói.
• Máy chế biến thực phẩm.
• Máy dệt, máy in.
• Thiết bị tự động hóa.
• Hệ thống HVAC.
• Các dây chuyền sản xuất tải nhẹ.

Hướng dẫn sử dụng

Bước 1: Đấu nối nguồn và động cơ

• Kết nối nguồn điện 3 pha 380VAC vào các cực R/L1, S/L2, T/L3.
• Đấu động cơ vào các đầu ra U, V, W.
• Nối dây tiếp địa (PE) đúng quy định để đảm bảo an toàn.

Bước 2: Kiểm tra trước khi cấp nguồn

• Kiểm tra điện áp nguồn phù hợp với biến tần.
• Kiểm tra các đầu dây được siết chặt.
• Đảm bảo động cơ không bị kẹt hoặc quá tải.
• Kiểm tra tiếp địa đầy đủ.

Bước 3: Cài đặt thông số cơ bản

Thiết lập các thông số phù hợp với động cơ:

• Công suất động cơ: 1.5kW.
• Điện áp định mức của động cơ.
• Dòng điện định mức.
• Tần số định mức (50Hz hoặc 60Hz).
• Tốc độ định mức của động cơ.
• Thời gian tăng tốc (Acceleration Time).
• Thời gian giảm tốc (Deceleration Time).

Bước 4: Chạy thử

• Khởi động bằng nút RUN trên bàn phím hoặc tín hiệu điều khiển ngoài.
• Điều chỉnh tần số để thay đổi tốc độ động cơ.
• Kiểm tra chiều quay của động cơ, nếu ngược có thể đảo hai dây bất kỳ trong ba dây U-V-W khi đã ngắt nguồn hoàn toàn.
• Theo dõi dòng điện, điện áp và nhiệt độ trong quá trình vận hành.

Bước 5: Vận hành

• Theo dõi màn hình hiển thị các thông số hoạt động.
• Không thay đổi thông số quan trọng khi động cơ đang mang tải lớn.
• Định kỳ vệ sinh khe tản nhiệt và quạt làm mát để đảm bảo hiệu quả làm mát.
• Kiểm tra các đầu nối điện và siết lại nếu cần sau thời gian dài sử dụng.

Lưu ý khi sử dụng

• Không đấu trực tiếp nguồn điện lưới vào đầu ra U, V, W của biến tần.
• Không tháo lắp dây khi biến tần đang cấp nguồn.
• Sau khi ngắt điện, nên chờ 5–10 phút để tụ điện xả hết trước khi thao tác.
• Lắp đặt biến tần ở nơi khô ráo, thông thoáng, tránh bụi bẩn, hơi nước và môi trường có hóa chất ăn mòn.
• Không vận hành vượt quá công suất định mức của biến tần và động cơ.
• Nên kiểm tra, vệ sinh định kỳ quạt làm mát và hệ thống tản nhiệt để đảm bảo tuổi thọ thiết bị.

Kết luận

Biến tần SUSWE SU600-1R5G3 1.5kW 380V tải nhẹ là giải pháp điều khiển tốc độ động cơ hiệu quả, mang lại khả năng vận hành ổn định, tiết kiệm điện năng và nâng cao tuổi thọ thiết bị. Với nhiều chế độ điều khiển hiện đại, khả năng bảo vệ toàn diện và thiết kế nhỏ gọn, sản phẩm phù hợp cho nhiều ứng dụng trong công nghiệp và hệ thống tự động hóa, đáp ứng tốt nhu cầu điều khiển động cơ công suất 1.5kW sử dụng nguồn 3 pha 380VAC.
