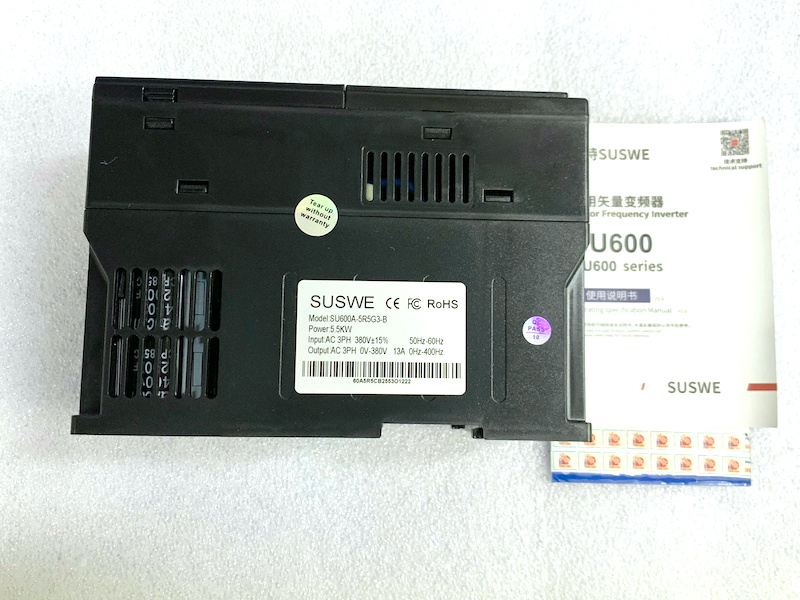

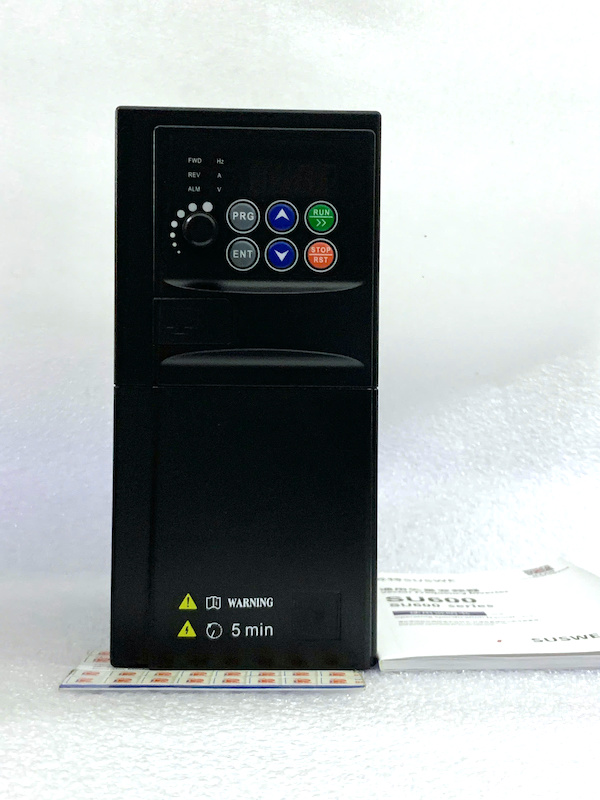

Biến tần SUSWE SU600-5R5G3 công suất 5.5kw điện áp 380V tải nhẹ
3,200,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Biến tần SUSWE SU600-5R5G3 thuộc dòng biến tần SU600 của SUSWE, được thiết kế để điều khiển động cơ không đồng bộ 3 pha có công suất 5.5kW (7.5HP). Thiết bị sử dụng nguồn cấp 3 pha 380VAC, đáp ứng hiệu quả các ứng dụng tải nhẹ như quạt công nghiệp, bơm nước, băng tải, máy đóng gói, máy dệt, máy chế biến thực phẩm, hệ thống HVAC và các dây chuyền tự động hóa.
Biến tần được trang bị công nghệ điều khiển Vector không cảm biến (Sensorless Vector Control – SVC) kết hợp với chế độ điều khiển V/F, giúp động cơ khởi động êm, vận hành ổn định, duy trì mô-men xoắn cao ở tốc độ thấp và tiết kiệm điện năng. Ngoài ra, thiết bị còn tích hợp giao diện cài đặt trực quan, truyền thông RS485 Modbus RTU cùng nhiều chức năng bảo vệ toàn diện, giúp nâng cao độ tin cậy và tuổi thọ của hệ thống.
Đặc điểm nổi bật
- Công suất điều khiển 5.5kW (7.5HP).
- Nguồn cấp 3 pha 380VAC ±15%.
- Điều khiển V/F và Sensorless Vector Control (SVC).
- Khởi động mềm, dừng mềm giúp giảm sốc cơ khí.
- Điều chỉnh tốc độ chính xác, mô-men xoắn ổn định.
- Tích hợp bộ điều khiển PID.
- Hỗ trợ nhiều cấp tốc độ (Multi-speed).
- Tích hợp truyền thông RS485 Modbus RTU.
- Màn hình LED và bàn phím cài đặt dễ sử dụng.
- Nhiều chế độ bảo vệ động cơ và biến tần.
Cấu tạo
- Bộ chỉnh lưu AC/DC.
- Mạch DC Bus với tụ lọc chất lượng cao.
- Bộ nghịch lưu sử dụng module IGBT hiệu suất cao.
- Bộ xử lý trung tâm (CPU).
- Màn hình LED và bàn phím lập trình.
- Khối tản nhiệt hợp kim nhôm.
- Quạt làm mát cưỡng bức.
- Các cổng đấu nối nguồn, động cơ và tín hiệu điều khiển.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SUSWE SU600-5R5G3 |
| Dòng sản phẩm | SU600 |
| Công suất | 5.5kW (7.5HP) |
| Loại tải | Tải nhẹ (Normal Duty) |
| Nguồn cấp | 3 pha 380VAC ±15% |
| Điện áp đầu ra | 3 pha 0–380VAC |
| Dòng điện đầu ra định mức | Khoảng 13A |
| Tần số đầu ra | 0–600Hz |
| Phương pháp điều khiển | V/F, Sensorless Vector Control (SVC) |
| Khả năng quá tải | 120% dòng định mức trong 60 giây |
| Tần số sóng mang | 1–15kHz (điều chỉnh được) |
| Điều khiển tốc độ | Bàn phím, Analog, Digital, RS485 |
| Ngõ vào Analog | 0–10V, 4–20mA |
| Ngõ ra Analog | 0–10V |
| Truyền thông | RS485 (Modbus RTU) |
| Cấp bảo vệ | IP20 |
| Phương pháp làm mát | Quạt làm mát cưỡng bức |
| Nhiệt độ hoạt động | -10°C đến +40°C |
Kích thước
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện hoặc trên vách tủ.
- Vỏ kim loại kết hợp nhựa kỹ thuật có khả năng tản nhiệt tốt.
- Bố trí cổng đấu nối khoa học, thuận tiện cho việc đấu dây và bảo trì.
- Kết cấu chắc chắn, phù hợp với môi trường công nghiệp.
Chức năng
- Điều khiển tốc độ động cơ bằng V/F hoặc Vector không cảm biến (SVC).
- Khởi động mềm và dừng mềm.
- Điều chỉnh tần số đầu ra từ 0–600Hz.
- Điều khiển bằng bàn phím, tín hiệu Analog, Digital hoặc RS485.
- Tích hợp bộ điều khiển PID.
- Hỗ trợ chạy nhiều cấp tốc độ.
- Đảo chiều quay động cơ.
- Tự động bù mô-men xoắn.
- Hãm động năng khi dừng.
- Tự động khởi động lại sau khi mất điện.
- Ghi nhớ toàn bộ thông số cài đặt.
Chức năng bảo vệ
- Bảo vệ quá dòng.
- Bảo vệ quá áp.
- Bảo vệ thấp áp.
- Bảo vệ quá tải.
- Bảo vệ quá nhiệt.
- Bảo vệ mất pha (tùy phiên bản).
- Bảo vệ ngắn mạch đầu ra.
- Cảnh báo và lưu mã lỗi giúp chẩn đoán nhanh sự cố.
Hướng dẫn sử dụng
Bước 1: Đấu nối
- Kết nối nguồn 3 pha 380VAC vào các cổng R/L1, S/L2, T/L3.
- Đấu động cơ vào các cổng U, V, W.
- Kết nối dây tiếp địa theo đúng tiêu chuẩn an toàn.
Bước 2: Cài đặt thông số
- Thiết lập công suất động cơ 5.5kW.
- Cài đặt điện áp, dòng điện, tần số và tốc độ định mức theo thông số trên nhãn động cơ.
- Thiết lập thời gian tăng tốc và giảm tốc.
- Chọn chế độ điều khiển phù hợp (V/F hoặc SVC).
Bước 3: Vận hành
- Nhấn RUN hoặc cấp tín hiệu điều khiển ngoài để khởi động.
- Theo dõi tần số, điện áp, dòng điện trên màn hình.
- Điều chỉnh tốc độ theo yêu cầu làm việc.
- Nếu động cơ quay ngược chiều, đổi vị trí hai trong ba dây U, V, W sau khi đã ngắt nguồn hoàn toàn.
Lưu ý sử dụng
- Không đấu nguồn điện trực tiếp vào đầu ra U, V, W.
- Chờ 5–10 phút sau khi ngắt nguồn trước khi mở nắp biến tần.
- Lắp đặt ở nơi khô ráo, thông thoáng, tránh bụi bẩn và hơi ẩm.
- Không vận hành vượt quá công suất định mức.
- Định kỳ vệ sinh quạt làm mát và khe tản nhiệt để đảm bảo hiệu suất hoạt động.
Ứng dụng
- Hệ thống băng tải.
- Quạt công nghiệp.
- Máy bơm nước.
- Máy đóng gói.
- Máy dệt, máy in.
- Máy chế biến thực phẩm.
- Hệ thống HVAC.
- Thiết bị tự động hóa và dây chuyền sản xuất.
- Các hệ thống điều khiển động cơ 3 pha 380V tải nhẹ.
Kết luận
Biến tần SUSWE SU600-5R5G3 công suất 5.5kW điện áp 380V tải nhẹ là giải pháp điều khiển tốc độ động cơ hiệu quả, mang lại khả năng vận hành ổn định, tiết kiệm điện năng và nâng cao tuổi thọ thiết bị. Với công nghệ điều khiển tiên tiến, nhiều chức năng thông minh, khả năng bảo vệ toàn diện và hỗ trợ truyền thông công nghiệp, sản phẩm là lựa chọn phù hợp cho các hệ thống điều khiển động cơ 3 pha 380VAC công suất 5.5kW trong nhiều lĩnh vực sản xuất và tự động hóa.
