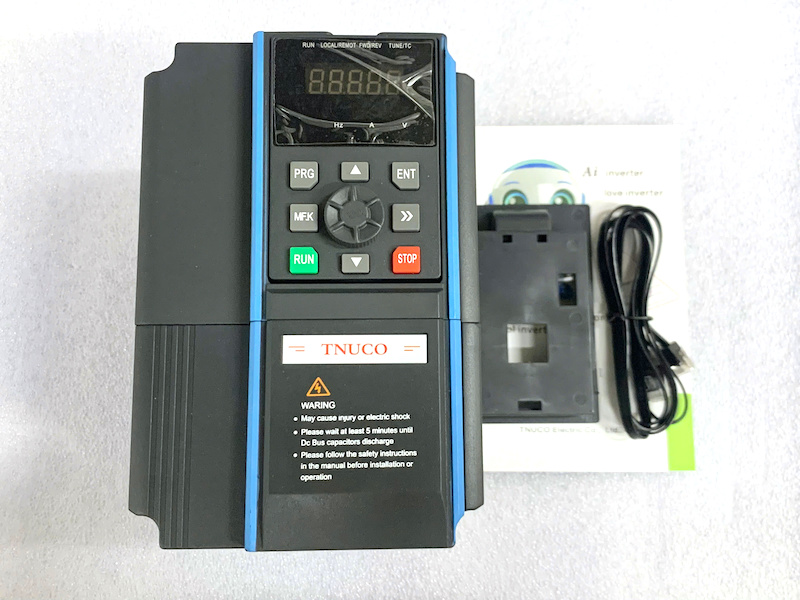

Máy biến tần TNC6800- 4TG3.7KW/P5.5KW, điện áp đầu vào 3PH AC 380-440V,50/60Hz
3,300,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Máy biến tần TNC6800-4T G3.7KW/P5.5KW là dòng biến tần hiệu suất cao được thiết kế để điều khiển tốc độ động cơ không đồng bộ 3 pha, sử dụng nguồn cấp 3 pha AC 380-440V, tần số 50/60Hz. Thiết bị hỗ trợ công suất 3.7kW cho tải nặng (Heavy Duty) và 5.5kW cho tải nhẹ (Normal Duty), đáp ứng linh hoạt nhiều nhu cầu trong các hệ thống điều khiển công nghiệp.
Biến tần TNC6800 ứng dụng công nghệ điều khiển Vector không cảm biến (Sensorless Vector Control – SVC) kết hợp điều khiển V/F, giúp động cơ vận hành ổn định, khởi động êm, mô-men xoắn lớn ở tốc độ thấp và tiết kiệm điện năng. Thiết bị được tích hợp nhiều chức năng điều khiển hiện đại, giao diện cài đặt trực quan cùng hệ thống bảo vệ toàn diện, phù hợp với các ứng dụng như băng tải, quạt, bơm, máy nén khí, máy dệt, máy đóng gói và dây chuyền sản xuất tự động.
Đặc điểm nổi bật
- Công suất 3.7kW (tải nặng) / 5.5kW (tải nhẹ).
- Nguồn cấp 3 pha AC 380-440V, 50/60Hz.
- Điều khiển V/F và Sensorless Vector Control (SVC).
- Mô-men xoắn lớn, vận hành ổn định ở tốc độ thấp.
- Khởi động mềm và dừng mềm, giảm sốc cơ khí.
- Điều chỉnh tần số đầu ra lên đến 600Hz.
- Tích hợp bộ điều khiển PID.
- Hỗ trợ điều khiển nhiều cấp tốc độ (Multi-speed).
- Truyền thông RS485 Modbus RTU.

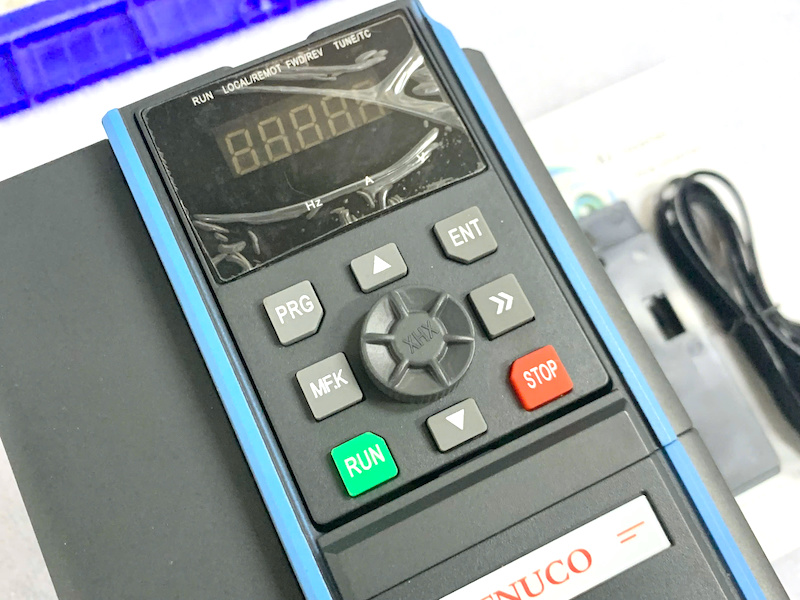

- Màn hình LED và bàn phím lập trình dễ sử dụng.
- Hỗ trợ nhiều chế độ bảo vệ động cơ và biến tần.
Cấu tạo
- Bộ chỉnh lưu AC/DC.
- Mạch DC Bus với tụ điện dung lượng lớn.
- Bộ nghịch lưu sử dụng module IGBT hiệu suất cao.
- Bộ vi xử lý điều khiển trung tâm.
- Màn hình LED hiển thị trạng thái và thông số.
- Bàn phím cài đặt tích hợp.
- Khối tản nhiệt hợp kim nhôm.
- Quạt làm mát cưỡng bức.
- Các cổng đấu nối nguồn, động cơ và tín hiệu điều khiển.

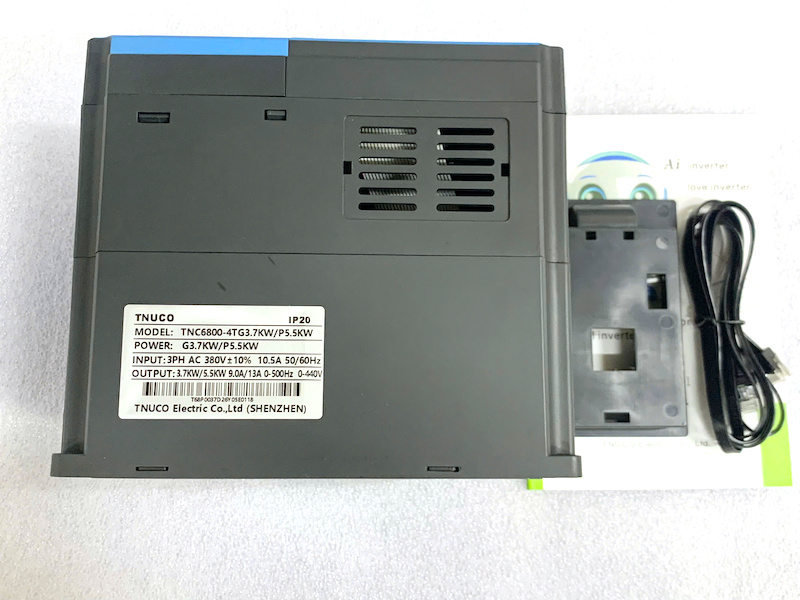

Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | TNC6800-4T G3.7KW/P5.5KW |
| Loại biến tần | Điều khiển động cơ AC 3 pha |
| Công suất tải nặng (HD) | 3.7kW (5HP) |
| Công suất tải nhẹ (ND) | 5.5kW (7.5HP) |
| Điện áp đầu vào | 3 pha AC 380-440V |
| Tần số đầu vào | 50/60Hz |
| Điện áp đầu ra | 3 pha AC 0-440V |
| Tần số đầu ra | 0-600Hz |
| Phương pháp điều khiển |
V/F, Sensorless Vector Control |
| Khả năng quá tải | 150% trong 60 giây (HD); 120% trong 60 giây (ND) |
| Điều khiển tốc độ | Bàn phím, Analog, Digital, RS485 |
| Ngõ vào Analog | 0-10V, 4-20mA |
| Ngõ ra Analog | 0-10V |
| Truyền thông | RS485 (Modbus RTU) |
| Cấp bảo vệ | IP20 |
| Phương pháp làm mát | Quạt làm mát cưỡng bức |
| Nhiệt độ hoạt động | -10°C đến +40°C |
Kích thước
- Thiết kế nhỏ gọn, chắc chắn.
- Kiểu lắp đặt treo tường hoặc trong tủ điện.
- Vỏ kim loại sơn tĩnh điện kết hợp nhựa kỹ thuật chịu nhiệt.
- Bố trí các cổng đấu nối thuận tiện cho lắp đặt và bảo trì.
Chức năng
- Điều khiển tốc độ bằng V/F và Vector không cảm biến (SVC).
- Khởi động mềm và dừng mềm.
- Điều chỉnh tần số đầu ra từ 0-600Hz.
- Điều khiển bằng bàn phím hoặc tín hiệu bên ngoài.
- Tích hợp PID điều khiển áp suất, lưu lượng và nhiệt độ.
- Hỗ trợ nhiều cấp tốc độ.
- Đảo chiều quay động cơ.
- Bù mô-men xoắn tự động.
- Hãm DC và hãm động năng.
- Tự động khởi động lại sau khi mất điện.
- Lưu và khôi phục thông số cài đặt.
Hướng dẫn sử dụng
Bước 1: Đấu nối
- Kết nối nguồn 3 pha AC 380-440V vào các cổng R/L1, S/L2, T/L3.
- Đấu động cơ vào các cổng U, V, W.
- Kết nối dây tiếp địa để đảm bảo an toàn.
Bước 2: Cài đặt
- Thiết lập thông số theo động cơ:
- Công suất 3.7kW (HD) hoặc 5.5kW (ND).
- Điện áp định mức.
- Dòng điện định mức.
- Tần số định mức.
- Tốc độ định mức.
- Cài đặt thời gian tăng tốc và giảm tốc.
- Chọn chế độ điều khiển phù hợp (V/F hoặc SVC).
Bước 3: Vận hành
- Khởi động bằng nút RUN hoặc tín hiệu điều khiển ngoài.
- Theo dõi các thông số trên màn hình.
- Điều chỉnh tốc độ theo nhu cầu sử dụng.
- Nếu động cơ quay sai chiều, đổi vị trí hai trong ba dây U, V, W sau khi đã ngắt nguồn.
Lưu ý sử dụng
- Không đấu nguồn điện trực tiếp vào đầu ra U, V, W.
- Sau khi ngắt nguồn, chờ tối thiểu 5 phút trước khi mở nắp biến tần.
- Lắp đặt nơi khô ráo, thông thoáng, tránh bụi và độ ẩm cao.
- Không vận hành quá công suất định mức.
- Vệ sinh định kỳ quạt làm mát và khe tản nhiệt để đảm bảo hiệu suất làm việc.
Ứng dụng
- Hệ thống băng tải.
- Quạt công nghiệp.
- Máy bơm nước.
- Máy nén khí.
- Máy đóng gói.
- Máy dệt, máy in.
- Máy chế biến thực phẩm.
- Thiết bị HVAC.
- Cầu trục, máy nâng hạ (tải nặng).
- Dây chuyền sản xuất và hệ thống tự động hóa.
Kết luận
Máy biến tần TNC6800-4T G3.7KW/P5.5KW là giải pháp điều khiển động cơ mạnh mẽ và linh hoạt, đáp ứng cả tải nặng 3.7kW và tải nhẹ 5.5kW. Với khả năng điều khiển chính xác, vận hành ổn định, tích hợp nhiều chức năng thông minh cùng hệ thống bảo vệ toàn diện, sản phẩm là lựa chọn phù hợp cho các hệ thống điều khiển động cơ 3 pha trong nhiều lĩnh vực công nghiệp, góp phần nâng cao hiệu quả sản xuất, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
