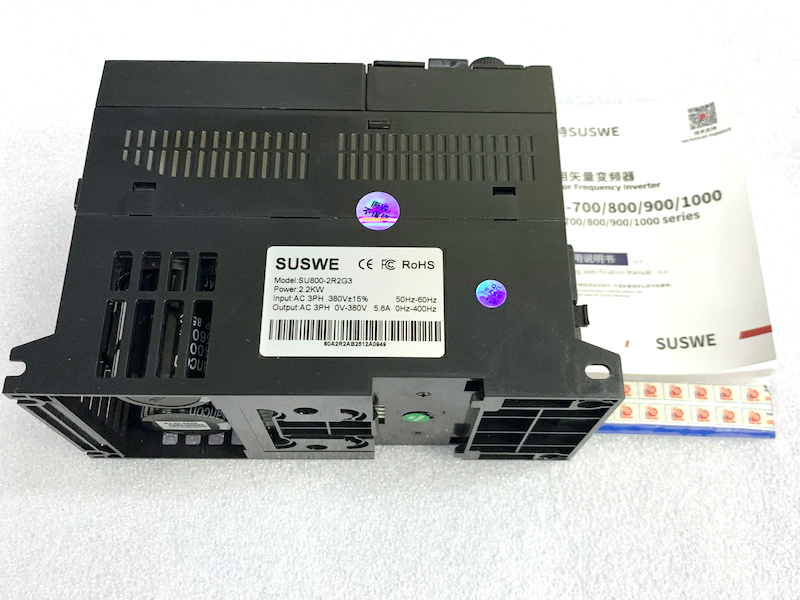

Biến tần SUSWE SU800-2R2G3 công suất 2.2kW điện áp 380V tải nặng
2,700,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Biến tần SUSWE SU800-2R2G3 thuộc dòng biến tần SU800 của SUSWE, được thiết kế chuyên dụng cho các ứng dụng tải nặng (Heavy Duty) với công suất 2.2kW (3HP). Thiết bị sử dụng nguồn cấp 3 pha 380VAC, phù hợp để điều khiển động cơ không đồng bộ 3 pha trong các hệ thống yêu cầu mô-men khởi động lớn và hoạt động liên tục như băng tải tải nặng, máy trộn, máy nghiền, máy đùn, máy nén khí, cầu trục và các dây chuyền sản xuất tự động.
Biến tần được trang bị công nghệ điều khiển Vector không cảm biến (Sensorless Vector Control – SVC) kết hợp chế độ điều khiển V/F, giúp động cơ vận hành ổn định, khởi động êm, mô-men xoắn cao ở tốc độ thấp và tiết kiệm điện năng. Thiết bị tích hợp nhiều chức năng điều khiển và bảo vệ hiện đại, hỗ trợ truyền thông RS485 Modbus RTU, đáp ứng yêu cầu của nhiều hệ thống điều khiển công nghiệp.
Đặc điểm nổi bật
- Công suất 2.2kW (3HP).
- Điện áp đầu vào 3 pha 380VAC ±15%.
- Điều khiển Vector không cảm biến (SVC) và V/F.
- Tần số đầu ra từ 0 đến 600Hz.
- Điều chỉnh tốc độ chính xác.
- Mô-men xoắn lớn ở tốc độ thấp.
- Hỗ trợ điều khiển PID.
- Nhiều cấp tốc độ (Multi-speed).
- Hỗ trợ RS485 Modbus RTU.

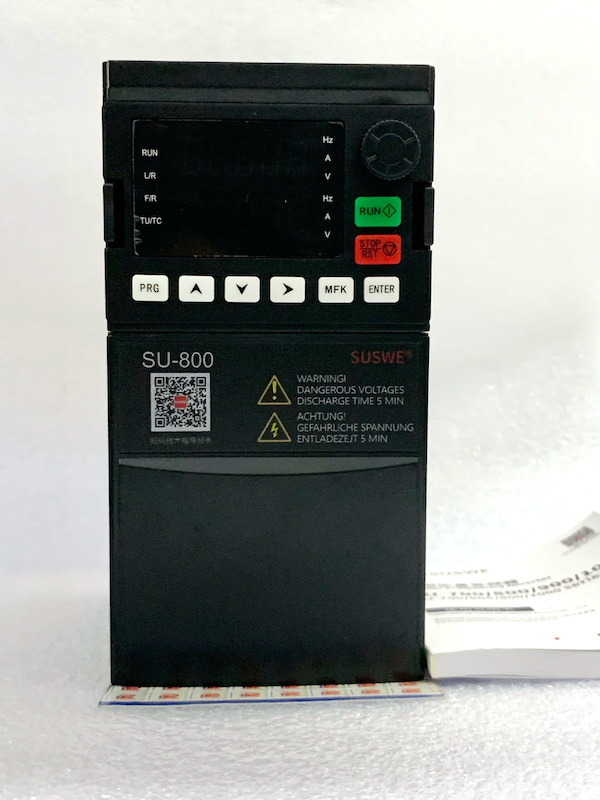

- Màn hình LED và bàn phím cài đặt trực quan.
Cấu tạo
- Bộ chỉnh lưu AC/DC.
- Mạch DC Bus.
- Module công suất IGBT.
- Bộ vi xử lý điều khiển trung tâm.
- Màn hình LED hiển thị.
- Bàn phím lập trình.
- Quạt làm mát tự động.
- Khối tản nhiệt hợp kim nhôm.
- Các cổng đấu nối nguồn, động cơ và tín hiệu điều khiển.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SUSWE SU800-2R2G3 |
| Dòng sản phẩm | SU800 |
| Công suất | 2.2kW (3HP) |
| Loại tải | Tải nặng (Heavy Duty) |
| Điện áp đầu vào | 3 pha 380VAC ±15% |
| Điện áp đầu ra | 3 pha 0–380VAC |
| Dòng điện đầu ra định mức | Khoảng 5.5A |
| Tần số đầu ra | 0–600Hz |
| Phương pháp điều khiển | V/F, Sensorless Vector Control (SVC) |
| Khả năng quá tải | 150% dòng định mức trong 60 giây |
| Tần số sóng mang | 1–15kHz |
| Điều khiển tốc độ | Bàn phím, Analog, Digital, RS485 |
| Ngõ vào Analog | 0–10V, 4–20mA |
| Ngõ ra Analog | 0–10V |
| Truyền thông | RS485 (Modbus RTU) |
| Cấp bảo vệ | IP20 |
| Phương pháp làm mát | Quạt làm mát cưỡng bức |
| Nhiệt độ làm việc | -10°C đến +40°C |
Kích thước
- Thiết kế dạng đứng (Vertical Mount), phù hợp lắp đặt trong tủ điện.
- Vỏ hợp kim nhôm kết hợp nhựa kỹ thuật chịu nhiệt.
- Khoảng cách lắp đặt khuyến nghị: 100mm phía trên và phía dưới, 50mm hai bên để đảm bảo tản nhiệt.
- Thiết kế nhỏ gọn, tối ưu không gian lắp đặt.
- Khối lượng khoảng 2–3kg (tùy phiên bản).
Chức năng
- Điều khiển bằng V/F và Sensorless Vector Control (SVC).
- Khởi động mềm và dừng mềm.
- Điều chỉnh tần số đầu ra từ 0–600Hz.
- Điều khiển tốc độ bằng bàn phím, Analog, Digital hoặc RS485.
- Điều khiển PID.
- Điều khiển nhiều cấp tốc độ.
- Chế độ Jog.
- Đảo chiều quay động cơ.
- Bù mô-men xoắn tự động.
- Hãm DC.
- Tự động khởi động lại sau khi mất điện.
- Lưu thông số cài đặt.
Hướng dẫn sử dụng
Bước 1: Đấu nối
- Đấu nguồn 3 pha 380VAC vào các cổng R/L1, S/L2, T/L3.
- Đấu động cơ vào các cổng U, V, W.
- Kết nối dây tiếp địa theo đúng quy định.
Bước 2: Cài đặt
- Cài đặt công suất động cơ 2.2kW.
- Thiết lập điện áp, dòng điện và tần số định mức.
- Chọn chế độ điều khiển V/F hoặc SVC.
- Thiết lập thời gian tăng tốc và giảm tốc.
Bước 3: Vận hành
- Khởi động bằng nút RUN hoặc tín hiệu điều khiển ngoài.
- Theo dõi các thông số trên màn hình.
- Điều chỉnh tốc độ theo nhu cầu sử dụng.
- Nếu động cơ quay ngược, đổi vị trí hai dây bất kỳ trong ba dây U, V, W sau khi đã ngắt nguồn.
Lưu ý sử dụng
- Không cấp nguồn trực tiếp vào đầu ra U, V, W.
- Chờ ít nhất 5–10 phút sau khi ngắt nguồn trước khi bảo trì.
- Lắp đặt nơi khô ráo, thông thoáng.
- Không vận hành vượt công suất định mức.
- Định kỳ vệ sinh quạt và khe tản nhiệt.
Ứng dụng
- Máy nghiền.
- Máy trộn.
- Máy đùn nhựa.
- Máy nén khí.
- Cầu trục.
- Băng tải tải nặng.
- Máy cán.
- Thiết bị nâng hạ.
- Máy chế biến thực phẩm.
- Hệ thống tự động hóa công nghiệp.
Ưu điểm
- Thiết kế chuyên dụng cho ứng dụng tải nặng (Heavy Duty).
- Điều khiển bằng công nghệ Sensorless Vector Control (SVC) cho khả năng đáp ứng mô-men xoắn cao.
- Mô-men khởi động lớn, vận hành ổn định ngay cả ở tốc độ thấp.
- Hỗ trợ điều khiển V/F, tương thích với nhiều loại động cơ AC 3 pha.
- Chịu quá tải 150% dòng định mức trong 60 giây.
- Khởi động mềm, dừng mềm giúp giảm sốc cơ khí.
- Tiết kiệm điện năng và nâng cao tuổi thọ động cơ.
- Hỗ trợ điều khiển PID.
- Truyền thông RS485 Modbus RTU.
- Tích hợp nhiều chức năng bảo vệ an toàn.
- Thiết kế nhỏ gọn, dễ lắp đặt và bảo trì.
- Phù hợp với nhiều thiết bị công nghiệp và hệ thống tự động hóa.
Kết luận
Biến tần SUSWE SU800-2R2G3 công suất 2.2kW điện áp 380V tải nặng là giải pháp điều khiển động cơ hiệu quả dành cho các ứng dụng yêu cầu mô-men xoắn lớn và vận hành liên tục. Với công nghệ điều khiển Vector không cảm biến, khả năng chịu quá tải cao, nhiều chức năng điều khiển hiện đại và hệ thống bảo vệ toàn diện, sản phẩm giúp tối ưu hiệu suất hoạt động, tiết kiệm năng lượng và nâng cao độ bền của động cơ cũng như toàn bộ hệ thống máy móc công nghiệp.
