Cảm biến tiệm cận LJ12A3-4-J/EZ và LJ12A3-4-J/DZ là dòng cảm biến tiệm cận cảm ứng dạng trụ M12, sử dụng nguồn 90–250VAC, khoảng cách phát hiện danh định 4mm và thiết kế 2 dây. Hai model được sử dụng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp, phù hợp với máy móc, thiết bị tự động hóa, hệ thống điều khiển vị trí và các dây chuyền sản xuất. Điểm khác biệt quan trọng nhất giữa hai mã là trạng thái ngõ ra: EZ là NO (thường mở), còn DZ là NC (thường đóng).

Thông số kỹ thuật

Catalog dòng LJ12A3-4 ghi kích thước M12×1×60, khoảng cách phát hiện 4mm, nguồn AC 90–250V, dòng AC tối đa 400mA và IP65; cùng bảng model xác định J/EZ là NO và J/DZ là NC.

LJ12A3-4-J/EZ và LJ12A3-4-J/DZ là gì?

Đây là hai phiên bản của cùng dòng cảm biến tiệm cận cảm ứng LJ12A3-4. Cảm biến sử dụng nguyên lý cảm ứng điện từ để nhận biết sự xuất hiện của vật thể kim loại trong vùng cảm nhận.

Cả hai model đều có thân dạng trụ M12, 2 dây, nguồn 90–250VAC và khoảng cách phát hiện danh định 4mm. Điểm làm chúng khác nhau là trạng thái tiếp điểm đầu ra.

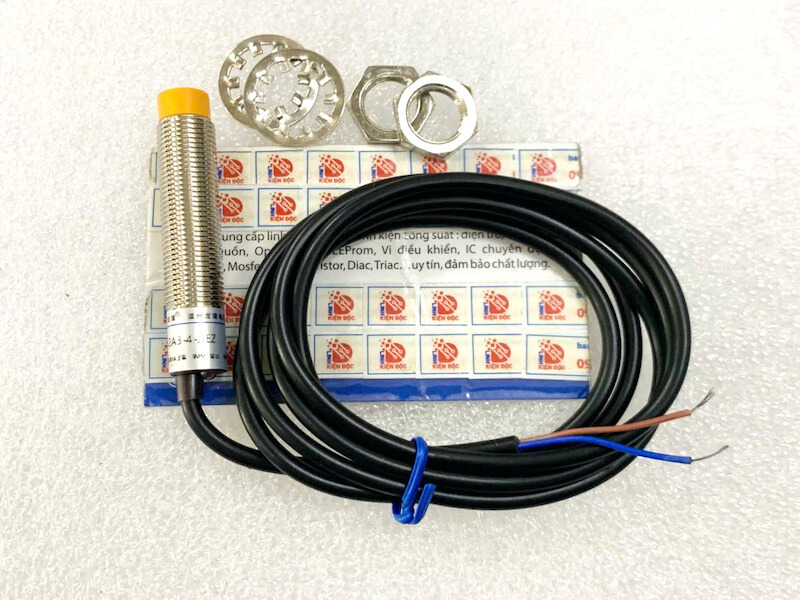

LJ12A3-4-J/EZ – thường mở NO

Model LJ12A3-4-J/EZ là phiên bản:

2 dây – AC – NO (Normally Open)

Khi chưa phát hiện vật thể, ngõ ra ở trạng thái thường mở. Khi có vật thể kim loại đi vào vùng phát hiện, cảm biến chuyển trạng thái để tạo tín hiệu cho mạch điều khiển.

Model này được các nhà cung cấp mô tả là 2-wire AC 90–250VAC, NO, sensing distance 4mm.

LJ12A3-4-J/DZ – thường đóng NC

Model LJ12A3-4-J/DZ là phiên bản:

2 dây – AC – NC (Normally Closed)

Ở trạng thái bình thường, ngõ ra duy trì trạng thái thường đóng. Khi phát hiện vật thể kim loại, cảm biến thay đổi trạng thái đầu ra.

Tài liệu kỹ thuật của model J/DZ xác nhận cấu hình 2 dây, NC, AC 90–250V, khoảng cách 4mm và dòng AC tối đa 400mA.

So sánh LJ12A3-4-J/EZ và LJ12A3-4-J/DZ

Đây là phần quan trọng nhất khi khách cần chọn đúng model.

Nói đơn giản:

EZ = NO = thường mở

DZ = NC = thường đóng

Vì vậy, hai mã không nên coi là thay thế điện trực tiếp cho nhau, dù kích thước, nguồn và khoảng cách phát hiện gần như giống nhau. Khi thay cảm biến trên máy, cần kiểm tra xem mạch đang yêu cầu NO hay NC.

Khoảng cách phát hiện 4mm

Cả LJ12A3-4-J/EZ và LJ12A3-4-J/DZ đều có khoảng cách phát hiện danh định 4mm. Một catalog dòng này ghi khoảng cách cài đặt khoảng 0–3,2mm, trong khi một tài liệu khác thể hiện dung sai khoảng cách phát hiện 4mm ±10% tùy phiên bản/tài liệu. Vì vậy, khoảng cách làm việc thực tế nên được bố trí có dự phòng thay vì đặt vật thể đúng sát giới hạn danh định.

Khả năng phát hiện còn phụ thuộc vào:

• Vật liệu của đối tượng.
• Kích thước vật thể.
• Hình dạng vật thể.
• Vị trí và hướng lắp.
• Khoảng cách giữa cảm biến và vật thể.

Tài liệu của dòng LJ12A3-4 sử dụng vật chuẩn bằng thép và lưu ý rằng khi phát hiện kim loại không từ tính, khoảng cách cảm nhận có thể giảm.

Cảm biến phát hiện được gì?

LJ12A3-4-J/EZ và LJ12A3-4-J/DZ là cảm biến cảm ứng, vì vậy đối tượng phát hiện chính là kim loại.

Một số ứng dụng phổ biến gồm:

Phát hiện bu lông, đai ốc và chi tiết máy

Phát hiện bánh răng

Xác định vị trí cơ cấu kim loại

Kiểm tra hành trình

Đếm sản phẩm kim loại trên băng tải

Phát hiện sự xuất hiện của chi tiết trong máy tự động

Điều khiển vị trí bằng PLC hoặc mạch điều khiển

Cảm biến cảm ứng có ưu điểm là không cần tiếp xúc trực tiếp với vật thể, phù hợp với những ứng dụng cần đóng cắt lặp lại nhiều lần.

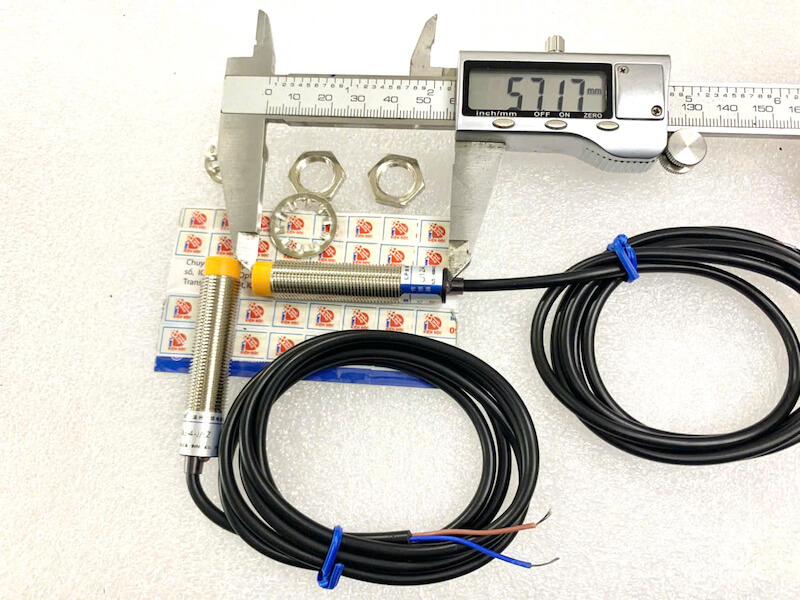

Thiết kế dạng trụ M12

Hai model đều sử dụng thân cảm biến dạng trụ M12, kích thước ngoài khoảng 12mm. Catalog của dòng LJ12A3-4 ghi kích thước tổng thể khoảng M12×1×60 và sử dụng kiểu lắp không che chắn (unshielded).

Thân dạng ren giúp cảm biến có thể cố định bằng đai ốc và điều chỉnh vị trí lắp đặt theo khoảng cách cần phát hiện.

Kích thước M12 cũng phù hợp với những vị trí máy cần cảm biến nhỏ gọn.

Nguồn cấp 90–250VAC

Một điểm quan trọng để phân biệt dòng J/EZ và J/DZ với các model LJ12A3-4 dùng DC là hai mã này thuộc phiên bản AC.

Cả hai đều sử dụng:

90–250VAC

Trong cùng dòng LJ12A3-4 còn có các model:

• 6–36VDC NPN
• 6–36VDC PNP
• 6–36VDC 2 dây

Do đó, không nên chỉ nhìn “LJ12A3-4” khi thay thế mà phải kiểm tra đầy đủ phần J/EZ hoặc J/DZ.

Cảm biến 2 dây AC có gì khác cảm biến 3 dây?

J/EZ và J/DZ sử dụng cấu hình 2 dây AC.

Trong khi đó, các model như LJ12A3-4-Z/BX, Z/AX, Z/BY, Z/AY là những phiên bản DC 3 dây, có ngõ ra NPN hoặc PNP.
