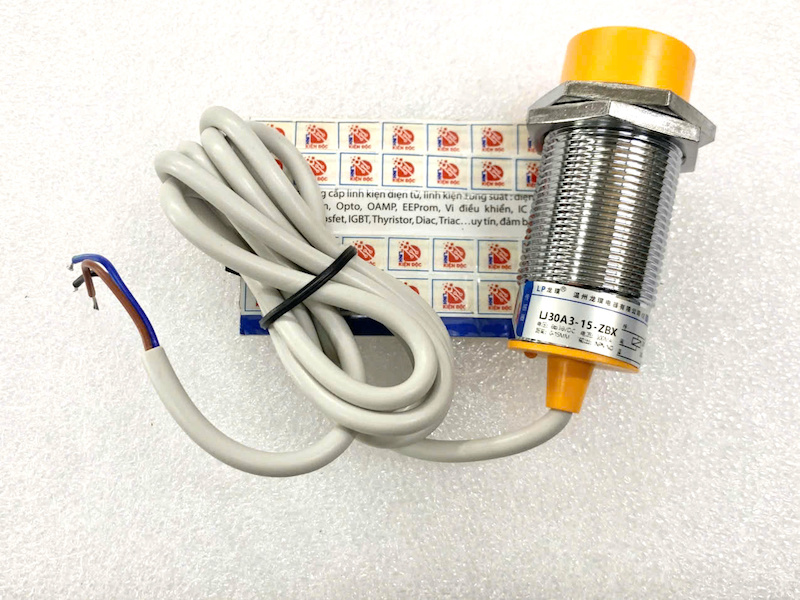

Cảm biến tiệm cận LJ30A3-15-Z/BX NPN thường mở 6-36VDC, khoảng cách phát hiện 15mm

Cảm biến tiệm cận LJ30A3-15-Z/BX là dòng cảm biến tiệm cận cảm ứng dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm sử dụng nguồn điện DC 6–36V, thiết kế 3 dây, ngõ ra NPN thường mở (NO) và khoảng cách phát hiện danh định 15mm. Với thiết kế dạng trụ M30, cảm biến phù hợp cho nhiều máy móc, dây chuyền sản xuất và hệ thống điều khiển tự động.

Thông số kỹ thuật LJ30A3-15-Z/BX

Các catalog cho mã LJ30A3-15-Z/BX ghi rõ DC 6–36V, NPN NO, 3 dây, khoảng cách 15mm; một số nguồn sản phẩm bổ sung tần số đáp ứng 500Hz, LED báo trạng thái và cấp bảo vệ IP67.

Lưu ý: trên thị trường có nguồn ghi nguồn cấp của một số phiên bản LJ30A3-15 là 5–36VDC, vì vậy khi đăng bán nên ưu tiên thông số theo đúng mã LJ30A3-15-Z/BX và tem thực tế của hàng.

LJ30A3-15-Z/BX là cảm biến gì?

LJ30A3-15-Z/BX là cảm biến tiệm cận cảm ứng từ, còn được gọi là cảm biến từ tiệm cận, được sử dụng để nhận biết sự xuất hiện của vật thể kim loại trong phạm vi cảm nhận.

Khác với công tắc cơ học, cảm biến có thể phát hiện vật thể mà không cần tiếp xúc trực tiếp. Khi vật kim loại tiến vào vùng cảm nhận, mạch bên trong cảm biến thay đổi trạng thái ngõ ra và gửi tín hiệu về bộ điều khiển như PLC, relay hoặc mạch điều khiển.

Ý nghĩa mã LJ30A3-15-Z/BX

Tên mã có thể được hiểu theo cấu trúc của dòng cảm biến:

LJ30A3-15: dòng cảm biến dạng trụ M30, khoảng cách phát hiện 15mm.

Z: phiên bản sử dụng nguồn DC.

BX: ngõ ra NPN – NO, tức ngõ ra transistor NPN và trạng thái thường mở. Catalog của dòng sản phẩm phân biệt rõ BX là NPN NO, AX là NPN NC, trong khi BY/AY là các phiên bản PNP.

Vì vậy, khi thay thế cảm biến trên máy, cần kiểm tra đầy đủ phần đuôi mã, không nên chỉ nhìn “LJ30A3-15”.

Cảm biến LJ30A3-15-Z/BX phát hiện được vật gì?

Cảm biến tiệm cận cảm ứng chủ yếu được sử dụng để phát hiện vật thể kim loại. Đối tượng chuẩn thường được mô tả là thép hoặc sắt; với một số kim loại khác, khoảng cách cảm nhận thực tế có thể thấp hơn khoảng cách danh định.

Các vật thể có thể sử dụng để phát hiện gồm:

Chi tiết bằng sắt/thép: bánh răng, bulông, đai ốc, thanh kim loại, chi tiết máy.

Cơ cấu chuyển động: phát hiện vị trí của piston, cơ cấu trượt, cam hoặc bộ phận máy.

Sản phẩm kim loại: dùng để đếm, kiểm tra sự có mặt hoặc xác định vị trí sản phẩm trên dây chuyền.

Khoảng cách phát hiện 15mm

Thông số 15mm là khoảng cách phát hiện danh định của model LJ30A3-15-Z/BX. Một số tài liệu của dòng LJ30A3-15 cũng ghi khoảng cách cài đặt thực tế thấp hơn khoảng cách danh định, do đó khi thiết kế máy không nên đưa vật thể sát giới hạn 15mm rồi coi đó là khoảng cách làm việc an toàn.

Khoảng cách cảm nhận thực tế còn phụ thuộc vào:

• Vật liệu của đối tượng cần phát hiện.
• Kích thước vật thể.
• Hình dạng và vị trí lắp đặt.
• Khoảng cách giữa cảm biến và vật thể.
• Điều kiện môi trường và cách lắp đặt.

Ngõ ra NPN thường mở NO là gì?

NPN NO là một trong những điểm quan trọng nhất khi chọn cảm biến.

Ở trạng thái bình thường, khi cảm biến chưa phát hiện vật thể, ngõ ra ở trạng thái mở theo cấu hình NO.

Khi vật kim loại đi vào vùng cảm nhận, cảm biến kích hoạt transistor NPN và tạo tín hiệu đầu ra để bộ điều khiển nhận biết trạng thái. Vì vậy, cảm biến NPN NO phải được thay thế bằng đúng loại NPN NO nếu hệ thống đang dùng cấu hình này.

Không nên thay tùy ý bằng:

PNP NO,
NPN NC,
hoặc PNP NC,

chỉ vì chúng có cùng kích thước hoặc cùng khoảng cách phát hiện.

Cách đấu dây cảm biến LJ30A3-15-Z/BX

Với cảm biến DC 3 dây kiểu NPN thông dụng:

• Nâu (Brown): +VDC
• Xanh dương (Blue): 0V
• Đen (Black): tín hiệu ngõ ra NPN

Khi đấu vào PLC hoặc bộ điều khiển, cần kiểm tra sơ đồ đấu dây cụ thể đi kèm sản phẩm trước khi cấp nguồn, đặc biệt khi thay cảm biến trong hệ thống đang vận hành. Các nguồn của dòng LJ30A3 mô tả cấu hình 3 dây NPN và bảo vệ chống đấu ngược/đoản mạch ở các phiên bản tương ứng.

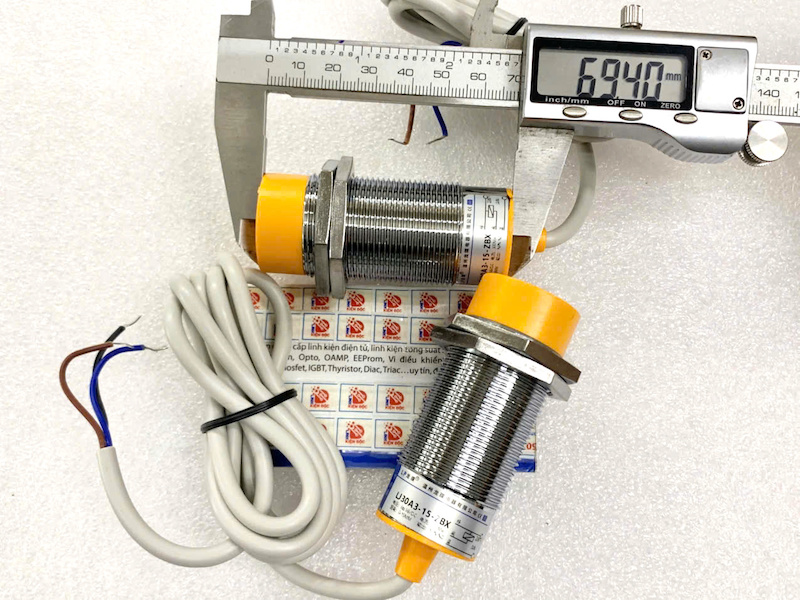

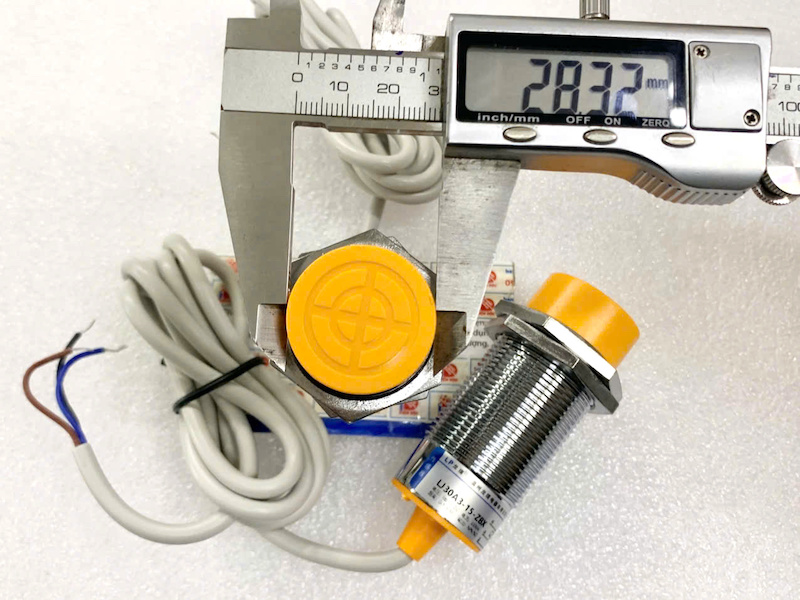

Thiết kế dạng trụ M30

LJ30A3-15-Z/BX sử dụng thiết kế dạng trụ Ø30mm, phù hợp với các vị trí lắp đặt cảm biến M30. Thiết kế ren giúp cảm biến có thể được cố định bằng đai ốc và điều chỉnh vị trí tương đối dễ dàng trên máy.

Kiểu dáng này thường được sử dụng tại các vị trí cần:

Phát hiện vị trí cơ cấu máy

Giới hạn hành trình

Đếm sản phẩm kim loại

Phát hiện chi tiết trên băng tải

Kiểm tra sự có mặt của vật thể

Cấp bảo vệ IP67

Các nguồn kỹ thuật dành cho dòng LJ30A3-15 ghi IP67, giúp cảm biến phù hợp với nhiều môi trường công nghiệp hơn so với các loại cảm biến không có khả năng bảo vệ tương đương. Một số nguồn cũng ghi dải nhiệt độ hoạt động khoảng -25°C đến 70°C và có bảo vệ ngắn mạch, đấu ngược ở phiên bản DC.

Tuy nhiên, khi sử dụng trong môi trường đặc biệt như hóa chất, nhiệt độ cao hoặc rung động mạnh, nên đối chiếu lại datasheet/tem của chính phiên bản đang sử dụng.

Ứng dụng của cảm biến LJ30A3-15-Z/BX

Cảm biến LJ30A3-15-Z/BX được sử dụng trong các hệ thống tự động hóa và điều khiển máy móc cần phát hiện vật thể kim loại không tiếp xúc.

Một số ứng dụng phổ biến:

Phát hiện vị trí

Dùng để nhận biết cơ cấu máy đã đến vị trí quy định hay chưa.

Đếm sản phẩm

Lắp trên băng tải để phát hiện các chi tiết kim loại đi qua cảm biến.

Kiểm soát hành trình

Sử dụng làm cảm biến giới hạn cho cơ cấu chuyển động trong máy.

Phát hiện bánh răng

Có thể sử dụng để nhận biết chuyển động của bánh răng hoặc các chi tiết kim loại quay.

Điều khiển PLC

Tín hiệu NPN được đưa về PLC để thực hiện các logic điều khiển, đếm hoặc kiểm tra trạng thái.

Ưu điểm của LJ30A3-15-Z/BX

Phát hiện không tiếp xúc: hạn chế hao mòn do không cần tiếp xúc vật lý.

Khoảng cách phát hiện 15mm: phù hợp với nhiều vị trí cần phát hiện chi tiết kim loại ở khoảng cách tương đối xa.

Nguồn DC 6–36V: phù hợp với nhiều hệ thống điều khiển điện áp thấp.

Ngõ ra NPN NO: phù hợp với các hệ thống điều khiển sử dụng tín hiệu NPN thường mở.

Thân M30: dễ lắp đặt và điều chỉnh vị trí.

3 dây: cấu hình đấu nối phổ biến trong các hệ thống tự động hóa.

IP67: phù hợp với nhiều môi trường công nghiệp.
