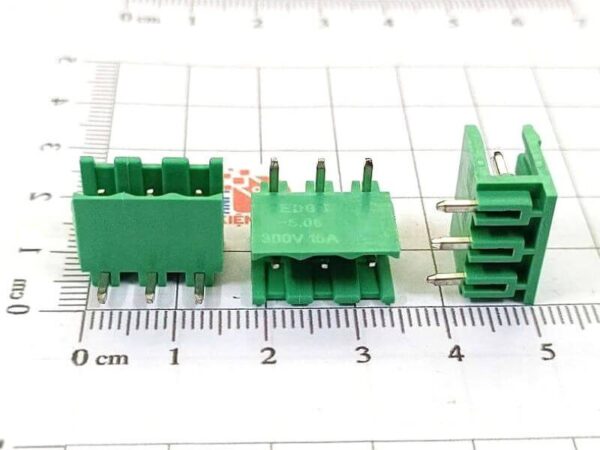

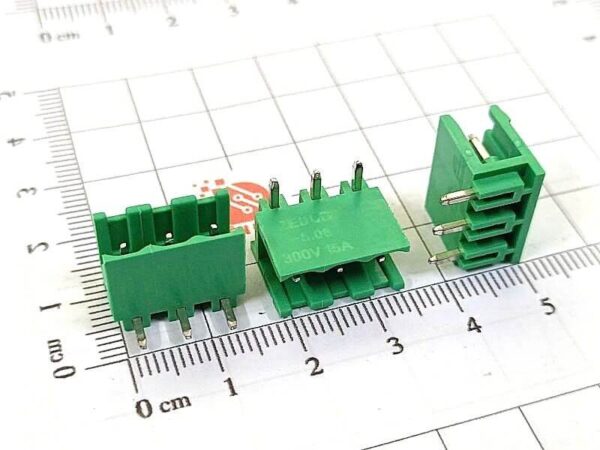

Cầu đấu xanh 2EDG 5.08mm 3P chân cong

Giới thiệu chung

Cầu đấu xanh 2EDG 5.08mm 3P chân cong là linh kiện kết nối điện được sử dụng rộng rãi trong các mạch điện tử và hệ thống điện công nghiệp. Sản phẩm có nhiệm vụ kết nối dây dẫn với bo mạch PCB một cách chắc chắn, giúp truyền tải điện năng hoặc tín hiệu ổn định mà không cần hàn trực tiếp dây vào mạch. Điều này giúp quá trình lắp ráp, sửa chữa và thay thế trở nên dễ dàng và nhanh chóng hơn. Dòng cầu đấu 2EDG được thiết kế theo tiêu chuẩn với bước chân 5.08mm, phù hợp với phần lớn các bo mạch phổ biến hiện nay. Phiên bản 3P (3 chân) cho phép kết nối đồng thời 3 dây điện, rất phù hợp với các mạch nguồn, mạch tín hiệu hoặc các hệ thống cần nhiều điểm đấu nối hơn so với loại 2P.

Đặc điểm

• Thiết kế 3 chân (3P), kết nối được nhiều dây hơn loại 2P
• Bước chân chuẩn 5.08mm
• Chân cong 90° giúp đi dây ngang, tiết kiệm không gian
• Cơ chế vít siết chắc chắn, dễ sử dụng
• Vỏ nhựa cách điện, chịu nhiệt tốt
• Tiếp xúc điện ổn định, độ bền cao

Cấu tạo

• Vỏ nhựa: Cách điện, chống cháy (PA66)
• Chân kim loại: Đồng hoặc hợp kim đồng, mạ thiếc
• Ốc vít: Dùng để siết cố định dây điện
• Khoang kẹp dây: Giữ dây chắc chắn khi siết
• Chân hàn PCB: Dạng cong (90°)

Thông số kỹ thuật

• Số chân: 3P (3 pin)
• Bước chân: 5.08mm
• Kiểu chân: Chân cong (Right Angle)
• Điện áp định mức: ~250–300V
• Dòng điện định mức: ~10A – 15A
• Nhiệt độ làm việc: -40°C đến ~105°C
• Dây phù hợp: 0.5 – 2.5mm²
• Màu sắc: Xanh lá
• Kiểu kết nối: Vít siết

Ứng dụng

• Kết nối dây trong mạch điện tử, mạch nguồn
• Sử dụng trong tủ điện, bảng điều khiển
• Ứng dụng trong Arduino, IoT, DIY
• Kết nối module relay, cảm biến, nguồn
• Dùng trong thiết bị tự động hóa, công nghiệp
