Công tắc gạt MTS202 6 chân 2 tốc độ

Giới thiệu chung

Công tắc gạt MTS202 6 chân 2 vị trí (ON-ON) là công tắc chuyển mạch dạng gạt (Toggle Switch) được sử dụng phổ biến trong các mạch điện và thiết bị điện tử để đóng, ngắt hoặc chuyển đổi giữa hai trạng thái hoạt động. Với cấu hình DPDT (Double Pole Double Throw) gồm 6 chân, công tắc cho phép điều khiển đồng thời hai mạch điện độc lập, đáp ứng nhiều yêu cầu chuyển mạch trong các ứng dụng dân dụng và công nghiệp.

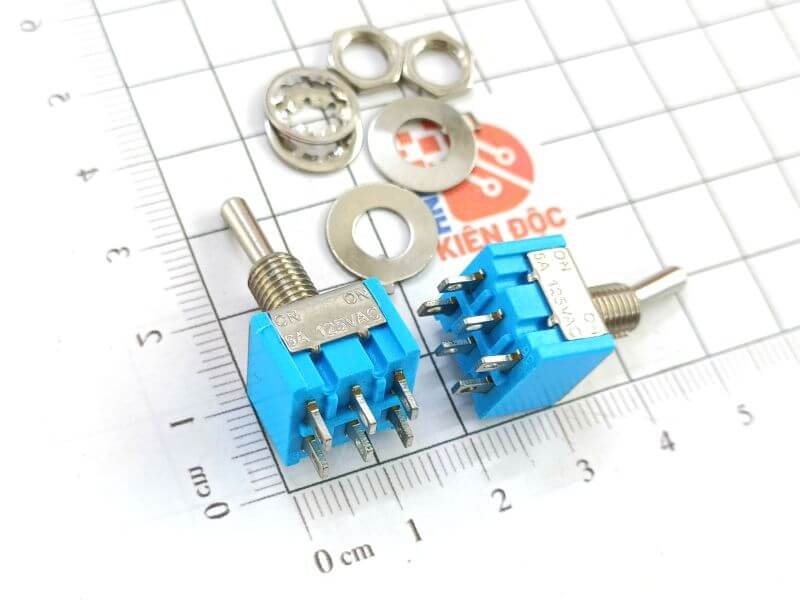

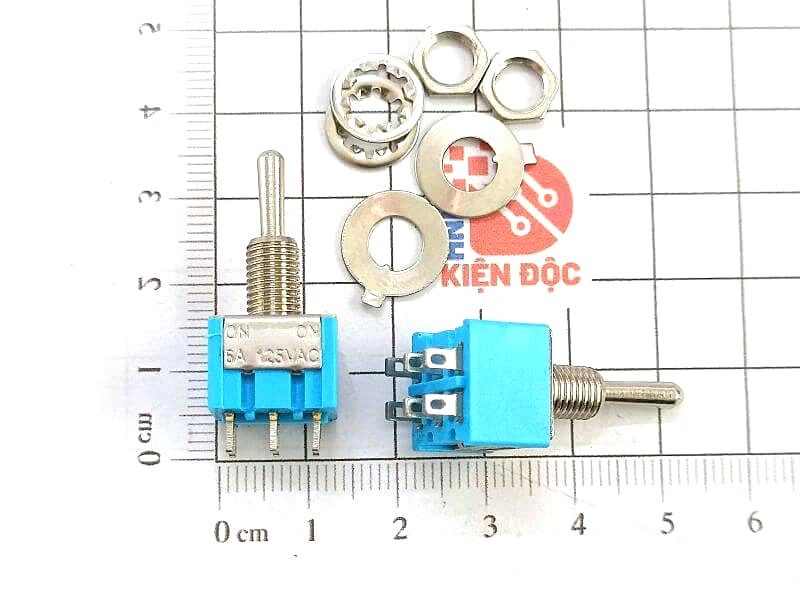

Sản phẩm có thân nhựa cách điện, cần gạt bằng kim loại chắc chắn, đi kèm ê-cu và vòng đệm giúp lắp đặt dễ dàng lên bảng điều khiển. Công tắc có tuổi thọ cơ học cao, tiếp điểm dẫn điện ổn định, phù hợp với các thiết bị điện tử, mạch điều khiển, nguồn điện, máy móc, thiết bị DIY và các dự án nghiên cứu.

Cấu tạo

• Cần gạt bằng kim loại mạ chống gỉ.
• Thân công tắc bằng nhựa kỹ thuật cách điện.
• Tiếp điểm hợp kim dẫn điện, chịu mài mòn.
• 6 chân hàn theo cấu hình DPDT.
• Ren kim loại, ê-cu và vòng đệm để cố định trên bảng điều khiển.

Đặc điểm nổi bật

• Loại DPDT (2 cực 2 ngả), 6 chân.
• 2 vị trí ON-ON, chuyển đổi giữa hai trạng thái.
• Tiếp điểm dẫn điện ổn định, độ bền cao.
• Dễ lắp đặt với ren và đai ốc đi kèm.
• Kích thước nhỏ gọn, phù hợp nhiều thiết bị điện tử.

Thông số kỹ thuật

• Model: MTS202
• Loại công tắc: Toggle Switch (công tắc gạt)
• Cấu hình tiếp điểm: DPDT (2P2T)
• Số chân: 6 chân
• Số vị trí: 2 vị trí (ON-ON)
• Dòng điện định mức: 6A/125VAC, 3A/250VAC
• Kiểu lắp: Bắt ren lên panel
• Kiểu chân: Chân hàn PCB hoặc dây dẫn (tùy phiên bản)
• Nhiệt độ hoạt động: -25°C đến +85°C

Kích thước



Ứng dụng

• Chuyển đổi nguồn điện.
• Điều khiển động cơ DC.
• Mạch đảo chiều động cơ.
• Thiết bị điện tử và điện dân dụng.
• Bộ nguồn và mạch điều khiển.
• Máy móc công nghiệp.
• Thiết bị đo lường.
• Dự án DIY và Arduino.

Xem thêm các mã công tắc khác tại đây

Datasheet
