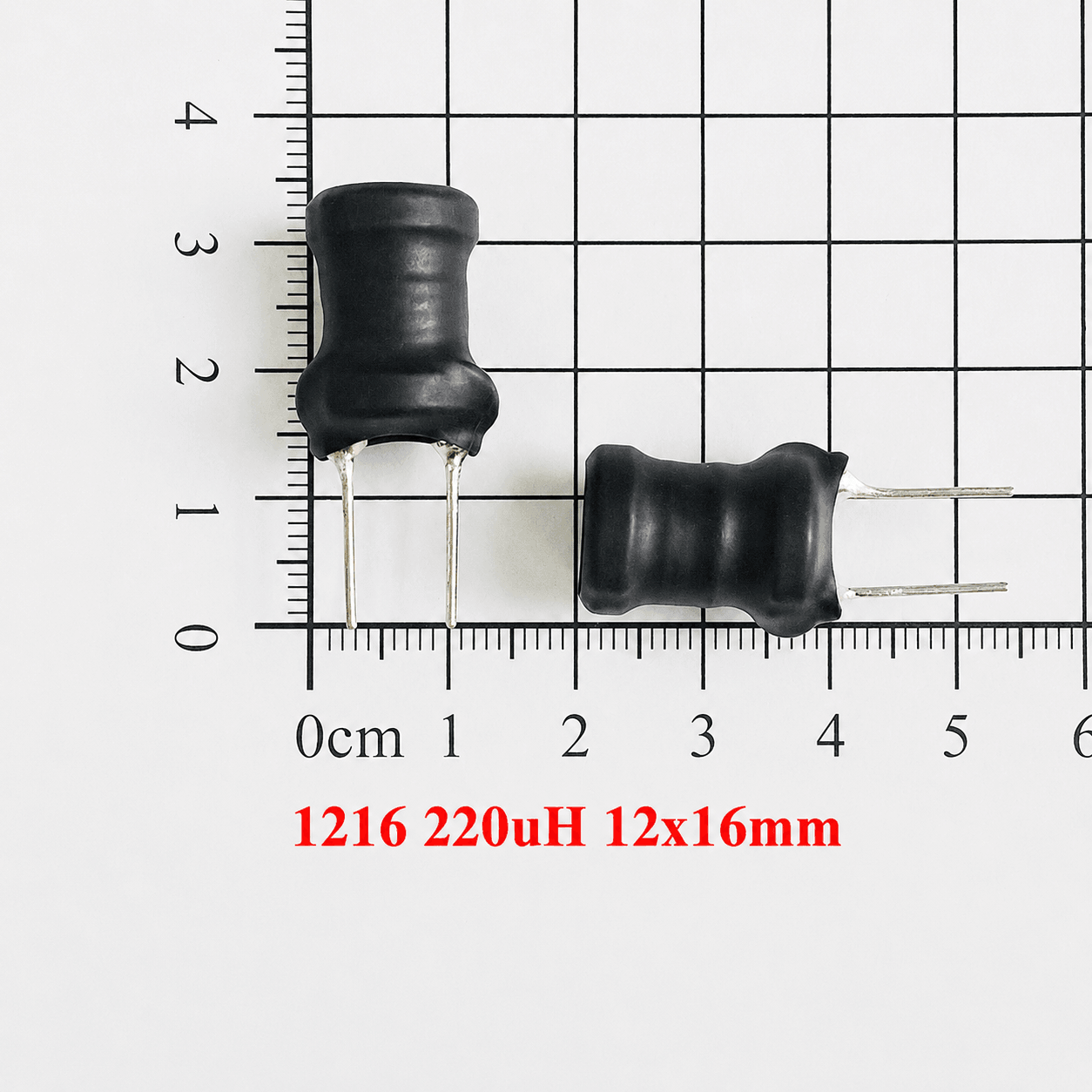

Cuộn cảm cắm CL06871 1216 220uH 12x16mm

Cuộn cảm cắm CL06871 1216 220uH 12x16mm là linh kiện cuộn cảm dạng chân cắm (Through-Hole), có giá trị điện cảm 220µH, tương đương 0,22mH, với kích thước thân khoảng 12x16mm. Sản phẩm phù hợp cho các mạch lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn và nhiều thiết bị điện tử.

Với thiết kế 2 chân cắm, cuộn cảm dễ dàng lắp đặt và hàn trực tiếp lên PCB, thuận tiện cho quá trình chế tạo, sửa chữa và thay thế linh kiện.

Thông số kỹ thuật

Thông số	Giá trị
Mã sản phẩm	CL06871
Mã kích thước	1216
Giá trị điện cảm	220µH (0,22mH)
Loại linh kiện	Cuộn cảm cắm
Kiểu lắp	Through-Hole (THT)
Kích thước thân	12x16mm
Số chân	2 chân
Cực tính	Không phân cực
Dạng lõi	Lõi từ
Ứng dụng	Lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn

Lưu ý: Dòng điện định mức, dòng bão hòa (Saturation Current), điện trở DC (DCR), hệ số Q và tần số cộng hưởng riêng (SRF) phụ thuộc vào nhà sản xuất và phiên bản cụ thể. Khi sử dụng trong mạch công suất, nên kiểm tra datasheet thực tế của linh kiện.

Chức năng của cuộn cảm 220uH

Cuộn cảm 220µH có khả năng hạn chế sự thay đổi của dòng điện và tạo trở kháng đối với tín hiệu xoay chiều. Nhờ đặc tính này, linh kiện có thể được sử dụng để:

• Lọc nhiễu trên đường cấp nguồn.
• Giảm nhiễu cao tần.
• Kết hợp với tụ điện tạo thành mạch lọc LC.
• Hạn chế biến thiên dòng điện.
• Tích trữ năng lượng trong một số mạch nguồn.
• Lọc tín hiệu trong các mạch điện tử phù hợp.

Ưu điểm của CL06871 1216 220uH

Giá trị điện cảm 220µH

Giá trị 220µH, tương đương 0,22mH, phù hợp với nhiều ứng dụng lọc nguồn và lọc nhiễu cần mức điện cảm vừa phải.

Kích thước 12x16mm

Thân linh kiện có kích thước khoảng 12x16mm, phù hợp với các bo mạch sử dụng linh kiện xuyên lỗ.

Dạng chân cắm dễ lắp đặt

Hai chân kim loại giúp cuộn cảm dễ dàng cắm qua PCB và hàn cố định. Đây là lựa chọn thuận tiện cho việc lắp ráp thủ công, sửa chữa và làm mạch thử nghiệm.

Không phân cực

Cuộn cảm không có cực dương và cực âm cố định nên có thể lắp theo cả hai chiều trên PCB.

Ứng dụng của cuộn cảm CL06871 220uH

Cuộn cảm cắm 220uH 12x16mm có thể được sử dụng trong:

• Mạch lọc nguồn DC.
• Mạch lọc LC.
• Mạch chống nhiễu EMI.
• Mạch nguồn chuyển mạch.
• Bộ lọc tín hiệu.
• Mạch điều khiển điện tử.
• Thiết bị điện tử dân dụng.
• Thiết bị điện tử công nghiệp.
• Các dự án DIY và mạch thử nghiệm.
• Sửa chữa, thay thế cuộn cảm trên bo mạch.

Cách sử dụng

Trong mạch lọc nguồn cơ bản, cuộn cảm thường được mắc nối tiếp với đường cấp nguồn và kết hợp với tụ điện:

Nguồn DC → Cuộn cảm 220µH → Tụ điện → Tải

Cuộn cảm giúp hạn chế những thay đổi nhanh của dòng điện và hỗ trợ giảm nhiễu trên đường nguồn. Hiệu quả lọc thực tế phụ thuộc vào tần số nhiễu, giá trị tụ điện và các thông số của cuộn cảm.

Lưu ý khi sử dụng

• Kiểm tra đúng giá trị 220µH trước khi lắp đặt.
• Cuộn cảm không phân cực nên có thể lắp theo cả hai chiều.
• Kiểm tra kích thước và khoảng cách chân trước khi bố trí PCB.
• Không để dòng điện vượt quá khả năng chịu dòng của linh kiện.
• Với mạch công suất, cần chú ý đến dòng bão hòa và DCR.
• Với mạch tần số cao, nên kiểm tra thêm Q và SRF.
• Đảm bảo chân linh kiện được hàn chắc chắn để tránh tiếp xúc kém và phát nhiệt.

Câu hỏi thường gặp

Cuộn cảm CL06871 có giá trị bao nhiêu?

CL06871 1216 có giá trị điện cảm 220µH, tương đương 0,22mH.

Cuộn cảm 220uH có phân cực không?

Không. Cuộn cảm là linh kiện không phân cực, có thể lắp theo cả hai chiều.

CL06871 220uH dùng để làm gì?

Sản phẩm có thể được sử dụng trong mạch lọc nguồn, lọc nhiễu, mạch LC, mạch nguồn và một số mạch lọc tín hiệu.

Cuộn cảm 220uH có dùng cho mạch DC-DC không?

Có thể sử dụng nếu các thông số của cuộn cảm phù hợp với yêu cầu của mạch. Cần kiểm tra dòng định mức, dòng bão hòa, DCR và tần số hoạt động trước khi sử dụng.
