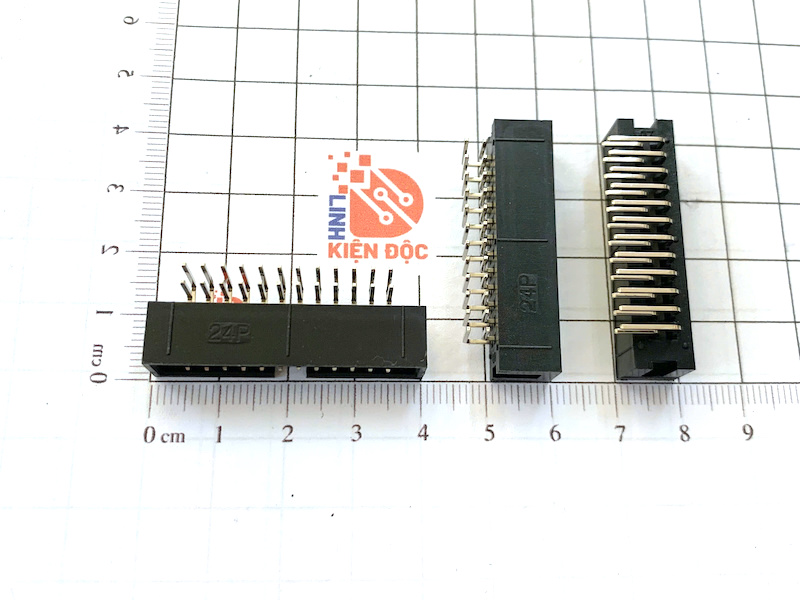

Đầu nối IDE24 đực cong 2.54mm DC3-24P 24 chân Cong

Giới thiệu

Đầu nối IDE24 đực cong 2.54mm DC3-24P 24 chân cong là đầu nối Box Header (IDC Header) gồm 24 chân (2×12), được thiết kế với chân cong 90° để hàn xuyên lỗ lên bo mạch PCB. Sản phẩm tương thích với đầu nối IDC cái 24 chân và cáp dẹt (Ribbon Cable) chuẩn 2.54mm, thích hợp cho các ứng dụng truyền tín hiệu trong mạch điện tử, thiết bị điều khiển, hệ thống nhúng và tự động hóa công nghiệp. Thiết kế chân cong giúp đầu nối nằm song song với bo mạch, tiết kiệm không gian và thuận tiện khi bố trí cáp.

Đặc điểm nổi bật

• Chuẩn đầu nối Box Header đực 24 chân (2×12).
• Khoảng cách chân tiêu chuẩn 2.54mm (0.1 inch).
• Thiết kế chân cong 90° (Right Angle), tối ưu không gian lắp đặt.
• Tương thích với đầu nối IDC cái và cáp dẹt 24 lõi chuẩn 2.54mm.
• Có gờ định hướng giúp chống cắm ngược và đảm bảo kết nối chính xác.
• Chân tiếp xúc bằng hợp kim đồng mạ thiếc, dẫn điện tốt và chống oxy hóa.
• Vỏ nhựa kỹ thuật chịu nhiệt, phù hợp với công nghệ hàn xuyên lỗ (THT).
• Kết nối chắc chắn, truyền tín hiệu ổn định và có tuổi thọ cao.

Thông số kỹ thuật

• Model: DC3-24P
• Loại đầu nối: IDE Box Header đực
• Số chân: 24 chân (2×12)
• Khoảng cách chân (Pitch): 2.54mm
• Kiểu chân: Chân cong 90° (Right Angle)
• Kiểu lắp: Hàn xuyên lỗ PCB (Through Hole – THT)
• Kiểu kết nối: IDC Box Header
• Vật liệu vỏ: Nhựa PBT/PA chịu nhiệt
• Vật liệu chân: Hợp kim đồng mạ thiếc
• Dòng điện định mức: Tối đa 3A
• Màu sắc: Đen
• Nhiệt độ làm việc: -40°C đến +105°C.

Cấu tạo

• Vỏ nhựa Box Header: Được chế tạo từ nhựa kỹ thuật chịu nhiệt, tích hợp rãnh khóa định hướng giúp kết nối đúng chiều và bảo vệ các chân tiếp xúc.
• Chân tiếp xúc: Gồm 24 chân kim loại bố trí theo 2 hàng × 12 chân với khoảng cách 2.54mm, đảm bảo truyền tín hiệu ổn định.
• Chân hàn PCB: Thiết kế cong 90° để hàn xuyên lỗ lên bo mạch, giúp đầu nối hướng ngang so với PCB, thuận tiện cho việc đi dây và lắp đặt trong không gian hẹp.

Ứng dụng

• Kết nối cáp dẹt IDC 24 chân với bo mạch điện tử.
• Kết nối giữa các bo mạch điều khiển, module mở rộng và thiết bị ngoại vi.
• Sử dụng trong các mạch giao tiếp, mạch lập trình ISP, JTAG và Debug.
• Ứng dụng trong PLC, CNC, thiết bị đo lường, hệ thống tự động hóa và điều khiển công nghiệp.
• Phù hợp với các bo mạch vi điều khiển, FPGA, DSP, ARM và các hệ thống nhúng.
• Thích hợp cho nghiên cứu, chế tạo, sửa chữa và sản xuất thiết bị điện tử.
