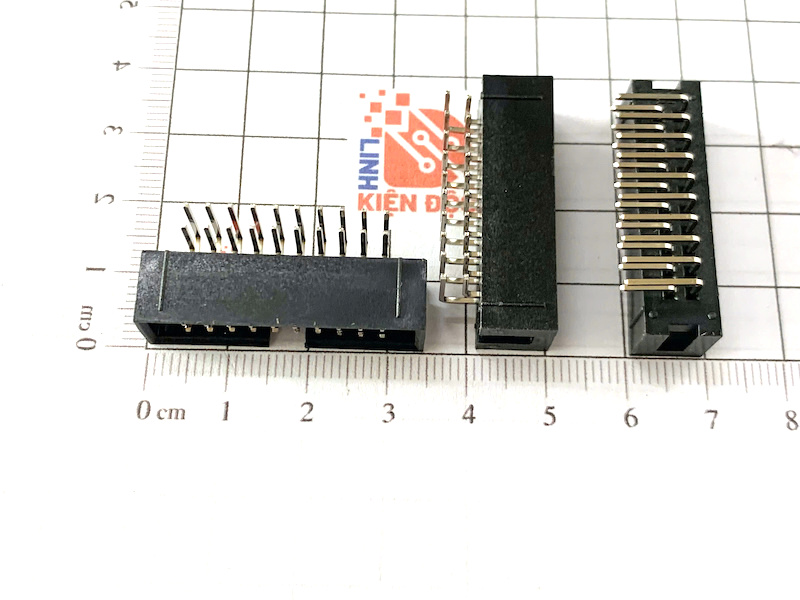

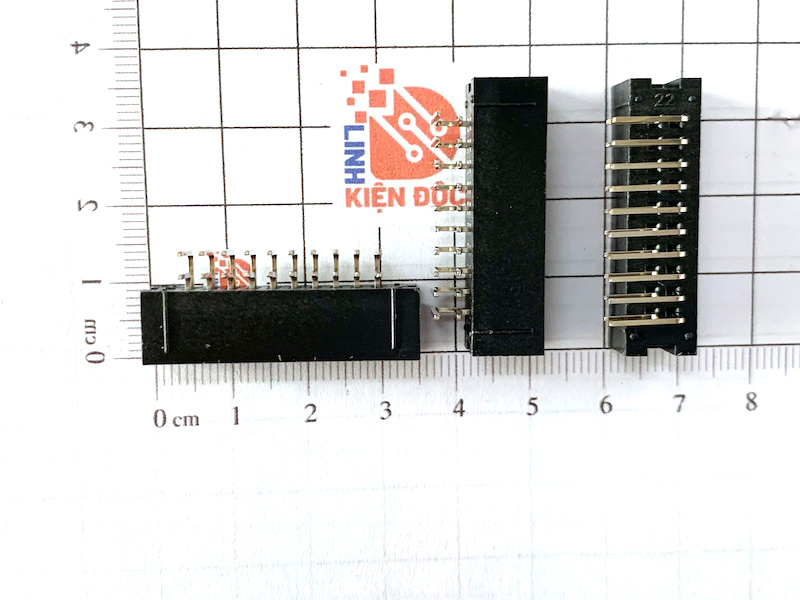

Đầu nối IDE20 đực cong 2.54mm DC3-20P Cong

Giới thiệu

Đầu nối IDE20 đực cong 2.54mm DC3-20P cong là đầu nối Box Header (IDC Header) gồm 20 chân (2×10), được thiết kế với chân cong 90° để hàn xuyên lỗ lên bo mạch PCB. Sản phẩm tương thích với đầu nối IDC cái 20 chân và cáp dẹt (Ribbon Cable), được sử dụng rộng rãi trong các mạch điều khiển, thiết bị điện tử, hệ thống nhúng và tự động hóa công nghiệp. Thiết kế chân cong giúp đầu cắm nằm song song với bo mạch, tối ưu không gian lắp đặt trong các thiết bị có kích thước nhỏ.

Đặc điểm nổi bật

• Chuẩn đầu nối Box Header đực 20 chân (2×10).
• Khoảng cách chân tiêu chuẩn 2.54mm (0.1 inch), tương thích với đầu nối IDC 20 chân.
• Thiết kế chân cong 90° (Right Angle) giúp tiết kiệm không gian và thuận tiện cho việc đi dây.
• Có rãnh khóa định hướng và ký hiệu chân số 1, hạn chế cắm ngược.
• Chân tiếp xúc bằng hợp kim đồng mạ thiếc, dẫn điện tốt và chống oxy hóa.
• Vỏ nhựa kỹ thuật chịu nhiệt, phù hợp với quy trình hàn xuyên lỗ (THT).
• Kết nối chắc chắn, truyền tín hiệu ổn định và có độ bền cao.

Thông số kỹ thuật

• Model: DC3-20P
• Loại đầu nối: IDE Box Header đực
• Số chân: 20 chân (2×10)
• Khoảng cách chân (Pitch): 2.54mm
• Kiểu chân: Chân cong 90° (Right Angle)
• Kiểu lắp: Hàn xuyên lỗ PCB (Through Hole – THT)
• Kiểu kết nối: IDC Box Header
• Vật liệu vỏ: Nhựa PBT/PA chịu nhiệt
• Vật liệu chân: Hợp kim đồng mạ thiếc
• Màu sắc: Đen
• Nhiệt độ làm việc: -40°C đến +105°C
• Ứng dụng cho tín hiệu và nguồn dòng nhỏ.

Cấu tạo

• Vỏ nhựa Box Header: Chế tạo từ nhựa kỹ thuật chịu nhiệt, có rãnh khóa định hướng giúp kết nối đúng chiều.
• Chân tiếp xúc: Gồm 20 chân kim loại bố trí thành 2 hàng × 10 chân, khoảng cách giữa các chân là 2.54mm, đảm bảo tiếp xúc điện ổn định.
• Chân hàn PCB: Thiết kế cong 90° để hàn xuyên lỗ, giúp đầu nối hướng ngang so với bề mặt PCB, phù hợp với các thiết kế có không gian hạn chế.

Ứng dụng

• Kết nối cáp dẹt IDC 20 chân với bo mạch điện tử.
• Kết nối giữa các bo mạch điều khiển, module mở rộng và mạch giao tiếp.
• Sử dụng trong PLC, CNC, thiết bị đo lường và hệ thống tự động hóa.
• Ứng dụng trên các bo mạch vi điều khiển, FPGA, DSP và các hệ thống nhúng.
• Truyền tín hiệu trong thiết bị điện tử công nghiệp, thiết bị viễn thông và thiết bị điều khiển.
• Phù hợp cho nghiên cứu, chế tạo, sửa chữa và sản xuất các thiết bị điện tử.
