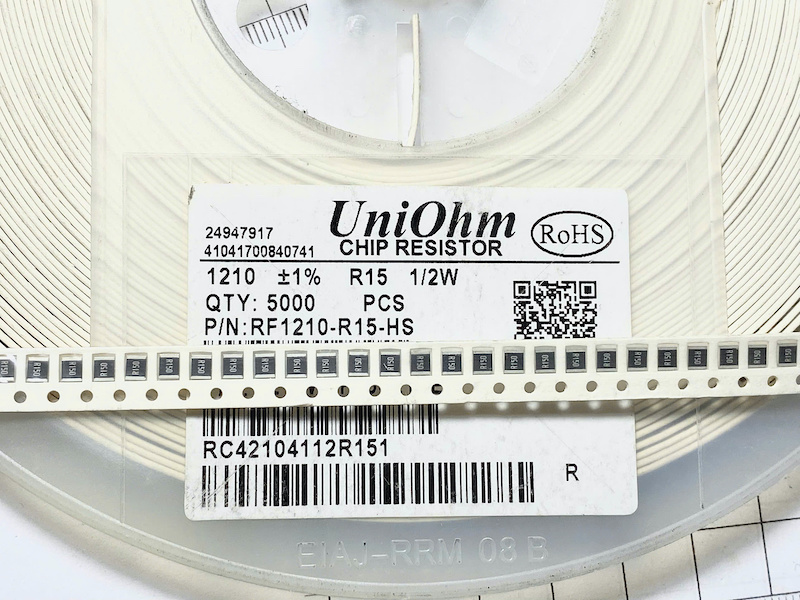

Điện trở dán 1210 0.15R 0.5W 5% (dây 10c)

Điện trở dán 1210 giá trị 0.15Ω (150 milliohm), công suất 0.5W, sai số 5% là loại điện trở chính xác thấp, chuyên dùng trong các mạch đo dòng (shunt), hạn dòng LED hoặc bảo vệ mạch nguồn. Kích thước tiêu chuẩn SMD 1210 phù hợp với đa số bo mạch điện tử hiện đại.

GIỚI THIỆU – ĐIỆN TRỞ DÁN 1210 0.15R

Điện trở SMD 1210 là linh kiện dán bề mặt phổ biến, có kích thước 3.2mm x 2.5mm. Với giá trị 0.15 Ohm, điện trở này thường được sử dụng ở vị trí đo dòng điện bằng điện áp rơi hoặc giới hạn dòng nhỏ trong mạch điều khiển, mạch LED, pin lithium và module nguồn.

NGUYÊN LÝ HOẠT ĐỘNG – ĐIỆN TRỞ DÁN 0.15R

Theo định luật Ohm:

$$V=I\times R$$

→ Khi dòng điện chạy qua điện trở 0.15Ω, sẽ tạo ra một điện áp nhỏ:

• Nếu dòng = 1A → áp rơi = 0.15V

• Nếu dòng = 2A → áp rơi = 0.3V

→ Điện áp này có thể dùng để đo dòng gián tiếp hoặc hạn chế dòng qua tải (LED, IC…).

ĐẶC ĐIỂM NỔI BẬT – ĐIỆN TRỞ DÁN 1210 0.15R

• Giá trị nhỏ – chuyên dùng đo dòng (current sensing)

• Công suất 0.5W – chịu được dòng trung bình (~1.8A liên tục)

• Gắn bề mặt SMD – dễ lắp đặt, tiết kiệm không gian

• Sai số ±5% – đủ dùng cho mạch điều khiển và dân dụng

• Gói dây 10 con – tiện thay thế, sửa chữa, DIY

THÔNG SỐ KỸ THUẬT – ĐIỆN TRỞ DÁN 1210 0.15R

• Kích thước: 1210 (3.2mm × 2.5mm)

• Giá trị: 0.15 Ohm (150 milliohm)

• Công suất: 0.5W

• Sai số: ±5%

• Loại: Dán SMD (Surface Mount)

• Vật liệu: màng kim loại hoặc dây điện trở công suất nhỏ

• Đóng gói: Dây 10 con

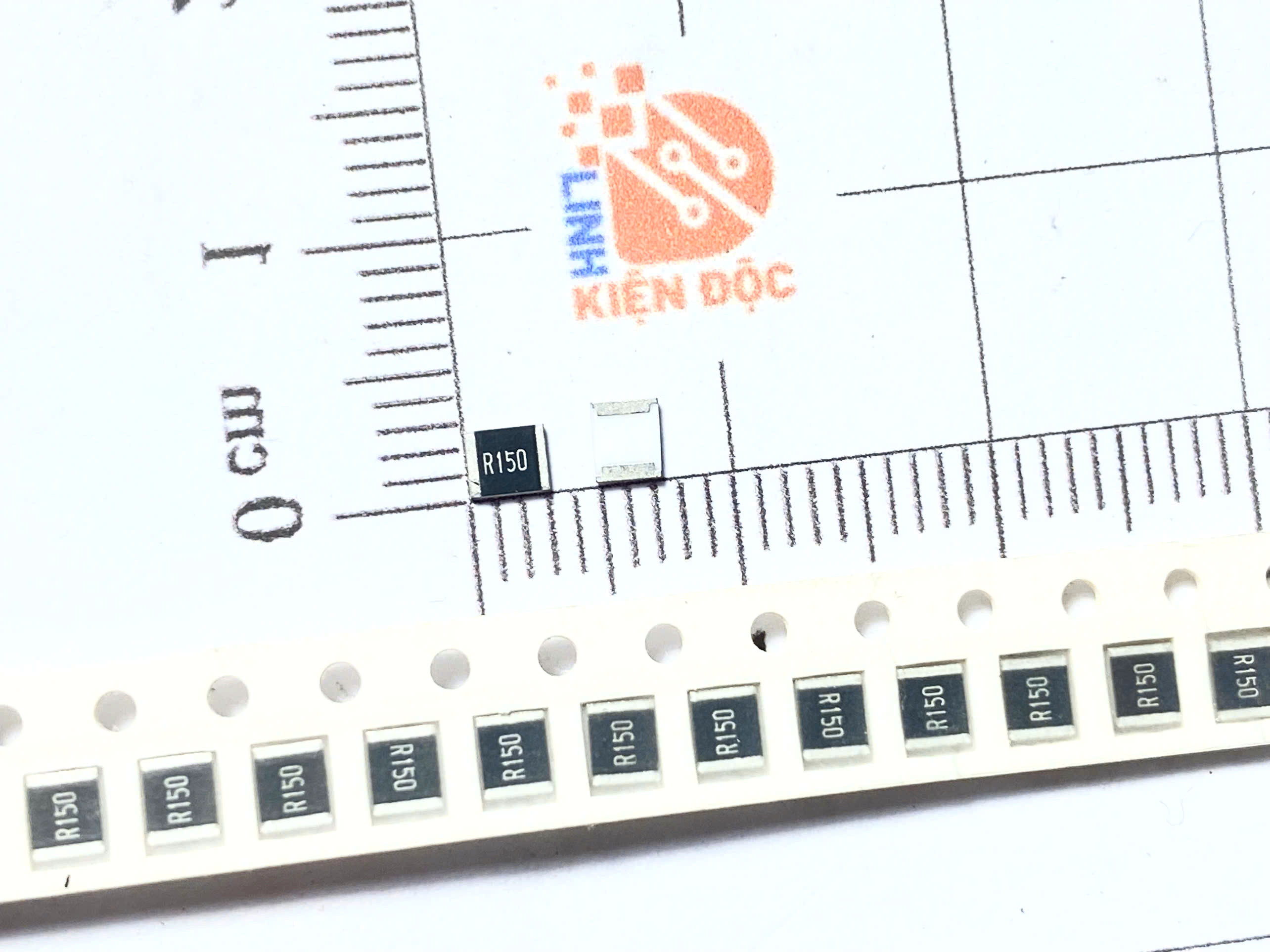

CÁCH ĐỌC GIÁ TRỊ – ĐIỆN TRỞ DÁN 0.15Ω

• Trên thân thường ghi: “R15”
  → “R” thay cho dấu thập phân → R15 = 0.15Ω

• Một số loại cao cấp sẽ không in rõ, cần đồng hồ đo để xác định.

ỨNG DỤNG – ĐIỆN TRỞ DÁN 0.15R

• Đo dòng: sử dụng như điện trở shunt trong mạch đo dòng bằng vi điều khiển, op-amp

• Hạn dòng LED hoặc IC điều khiển

• Bảo vệ mạch nguồn bằng áp rơi

• Cân bằng dòng trong mạch sạc pin, pin lithium

• Sửa chữa mainboard, driver LED, board công nghiệp
