Điện trở dán 1210 0.22R 0.5W 5% (dây 10c)

Điện trở dán 1210 giá trị 0.22 Ohm (220 milliohm), công suất 0.5W, sai số 5% là loại điện trở thấp chuyên dùng cho mạch đo dòng (shunt), hạn dòng LED, điều khiển pin và các mạch nguồn công suất nhỏ. Thiết kế nhỏ gọn, dễ hàn, phù hợp với bo mạch SMD.

GIỚI THIỆU – ĐIỆN TRỞ DÁN 1210 0.22R

Điện trở dán 1210 (kích thước 3.2mm x 2.5mm) là linh kiện SMD được sử dụng rộng rãi trong mạch điện tử. Giá trị 0.22 Ohm là mức trở thấp chuyên dùng để giới hạn dòng hoặc đo điện áp rơi trong mạch đo dòng. Gói dây 10 chiếc tiện lợi cho sửa chữa, sản xuất và nghiên cứu.

NGUYÊN LÝ HOẠT ĐỘNG – ĐIỆN TRỞ DÁN 0.22Ω

Dựa theo định luật Ohm:

$$V=I\times R$$

→ Khi dòng điện chạy qua điện trở 0.22Ω, sẽ tạo ra một điện áp nhỏ, ví dụ:

• 1A → 0.22V

• 2A → 0.44V

Điện áp này có thể đo bằng vi điều khiển, op-amp hoặc dùng để giới hạn dòng đi qua LED, IC.

ĐẶC ĐIỂM NỔI BẬT – ĐIỆN TRỞ DÁN 1210 0.22R

• Giá trị điện trở thấp, chuyên dùng đo dòng

• Công suất 0.5W – phù hợp với dòng ~1–2A

• Loại dán SMD 1210 – nhỏ gọn, tiết kiệm không gian

• Dễ thay thế, dễ hàn, bền nhiệt cao

• Dạng dây 10 con – tiện lợi cho DIY hoặc sửa chữa nhanh

THÔNG SỐ KỸ THUẬT – ĐIỆN TRỞ DÁN 0.22R

• Loại: SMD – dán bề mặt

• Kích thước: 1210 (3.2mm × 2.5mm)

• Giá trị: 0.22Ω (220 milliohm)

• Công suất định mức: 0.5W

• Sai số: ±5%

• Gói sản phẩm: 10 con/dây

• Vật liệu: màng kim loại hoặc điện trở cuốn dây

CÁCH ĐỌC GIÁ TRỊ – ĐIỆN TRỞ DÁN 0.22Ω

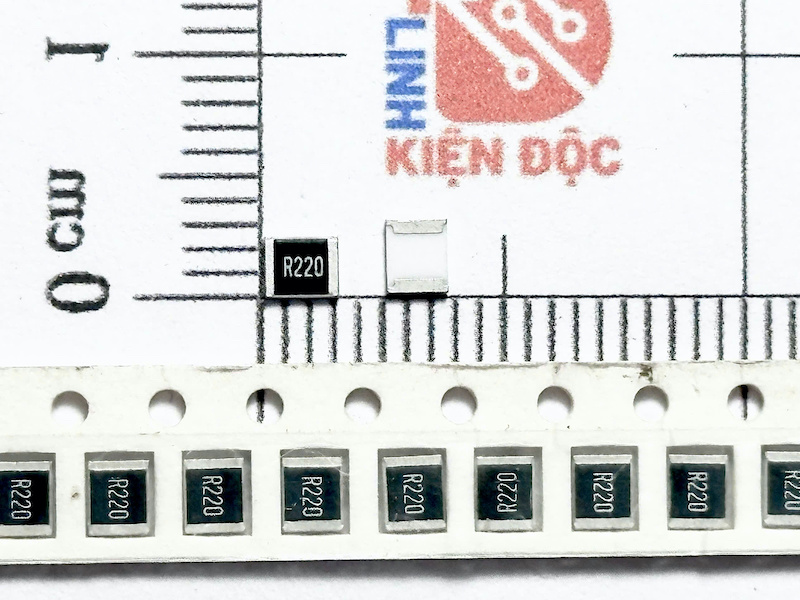

• Trên thân điện trở in: “R22”
  → Ký tự “R” thay cho dấu thập phân, nghĩa là 0.22Ω

• Một số mẫu không in rõ, cần đồng hồ đo chính xác để kiểm tra lại.

ỨNG DỤNG – ĐIỆN TRỞ DÁN 1210 0.22R

• Mạch đo dòng (shunt resistor)

• Hạn dòng cho LED, tải nhỏ

• Đo áp rơi trong bộ sạc pin lithium

• Mạch bảo vệ nguồn, driver LED

• Sửa chữa board mạch điện tử, main công suất nhỏ
