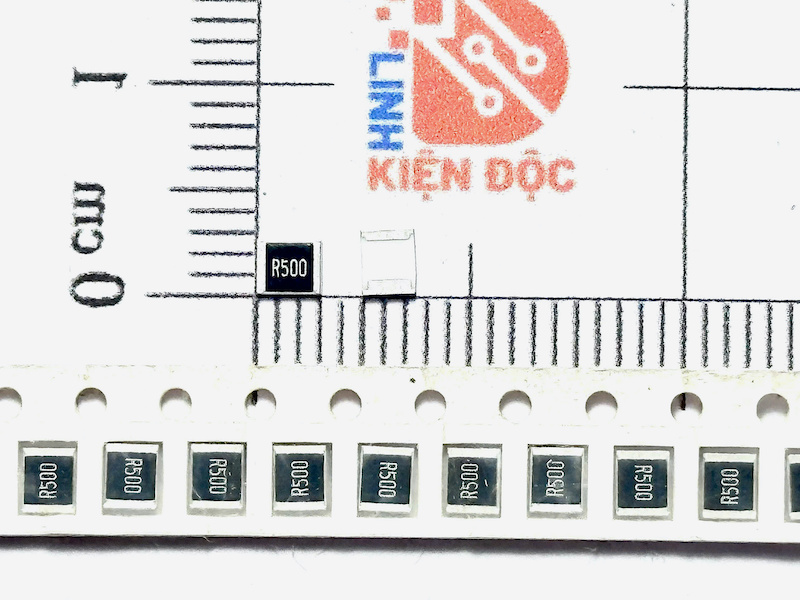

Điện trở dán 1210 0.5R 0.5W 5% (dây 10c)

Điện trở dán 1210 giá trị 0.5 Ohm (500 milliohm), công suất 0.5W, sai số 5% là điện trở công suất nhỏ phổ biến trong các mạch hạn dòng LED, đo dòng (shunt), bảo vệ nguồn và mạch điều khiển. Kích thước tiêu chuẩn 1210 dễ thao tác, phù hợp sửa chữa và sản xuất.

GIỚI THIỆU – ĐIỆN TRỞ DÁN 1210 0.5R

Điện trở 1210 là loại linh kiện dán bề mặt (SMD – Surface Mount Device) có kích thước 3.2mm x 2.5mm. Với giá trị trở 0.5Ω, đây là mức trung gian lý tưởng để hạn dòng hoặc tạo áp rơi đo dòng trong mạch điện tử dân dụng, công nghiệp, thiết bị IoT và driver LED.

NGUYÊN LÝ HOẠT ĐỘNG – ĐIỆN TRỞ DÁN 0.5Ω

Theo định luật Ohm:

$$V=I\times R$$

→ Dòng điện chạy qua điện trở 0.5Ω sẽ tạo ra điện áp rơi, ví dụ:

• 1A → 0.5V

• 0.5A → 0.25V

• 2A → 1.0V

→ Điện áp này có thể được dùng để đo dòng (shunt sensing) hoặc làm giới hạn dòng đơn giản trong mạch LED, IC điều khiển…

ĐẶC ĐIỂM NỔI BẬT – ĐIỆN TRỞ DÁN 1210 0.5R

• Giá trị điện trở thấp – phù hợp dùng hạn dòng hoặc đo dòng

• Dễ hàn, dễ thay thế nhờ kích thước SMD 1210

• Công suất 0.5W – cho phép chịu dòng đến ~1A liên tục

• Gói 10 con – tiện lợi cho DIY, học tập, sửa chữa số lượng nhỏ

• Ứng dụng đa năng: LED, pin, driver, cảm biến dòng

THÔNG SỐ KỸ THUẬT – ĐIỆN TRỞ DÁN 1210 0.5R

• Loại: Điện trở dán (SMD)

• Kích thước: 1210 (3.2mm × 2.5mm)

• Giá trị: 0.5Ω (R50 hoặc 0R5)

• Công suất định mức: 0.5W

• Sai số: ±5%

• Vật liệu: màng kim loại hoặc điện trở dây

• Đóng gói: Dây 10 chiếc

CÁCH ĐỌC GIÁ TRỊ – ĐIỆN TRỞ DÁN 0.5Ω

• In ký hiệu: “R50” hoặc “0R5”
  → Ký tự “R” thay cho dấu thập phân, ví dụ:

  • R50 = 0.50Ω

  • 0R5 = 0.5Ω

• Nếu không in rõ, nên dùng đồng hồ vạn năng để xác định chính xác.

ỨNG DỤNG – ĐIỆN TRỞ DÁN 0.5R

• Hạn dòng cho LED, transistor, IC

• Điện trở shunt dùng đo dòng qua op-amp hoặc MCU

• Giới hạn dòng trong driver LED, mạch nguồn tuyến tính

• Sử dụng trong mạch sạc, bảo vệ pin, cân bằng dòng

• Sửa chữa mainboard, thiết bị điện tử, bo mạch công suất nhỏ
