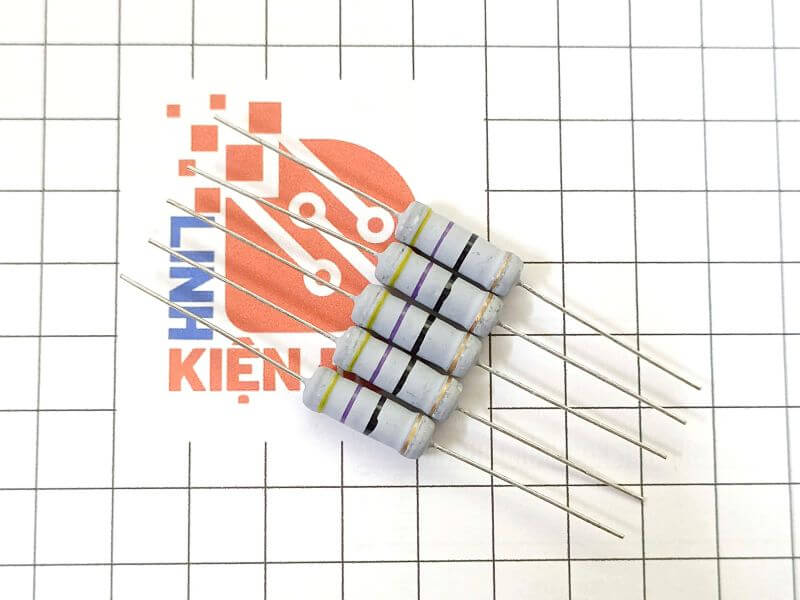

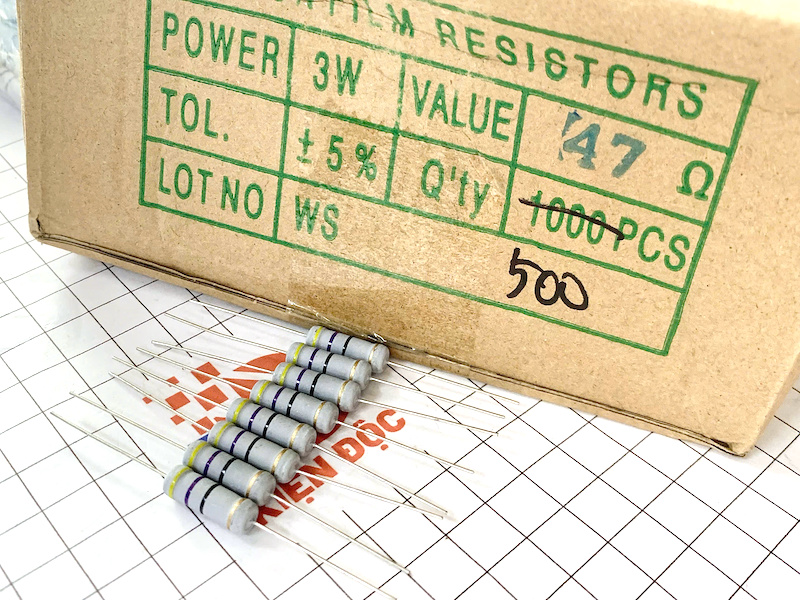

Điện trở vạch 3W 47R 5% 4 vòng màu

Giới thiệu chung

Điện trở là một linh kiện đin tử thụ động được sử dụng rất phổ biến trong các mạch điện và điện tử. Chức năng chính của điện trở là cản trở dòng điện, đồng thời có thể dùng để chia điện áp, hạn dòng và bảo vệ các linh kiện khác trong mạch. Điện trở công suất 3W thuộc loại điện trở công suất lớn, thường được sử dụng trong các mạch có dòng điện và công suất cao. Với giá trị điển hình như 47Ω, loại điện trở này có khả năng chịu nhiệt tốt, hoạt động ổn định và thường được chế tạo dưới dạng điện trở dây quấn để đảm bảo độ bền và hiệu suất làm việc.

Cấu tạo

• Lõi gốm (ceramic):
  • Cách điện tốt, chịu nhiệt cao
  • Là khung để phủ lớp điện trở
• Lớp điện trở:
  • Làm từ carbon (điện trở than) hoặc màng kim loại
  • Quyết định giá trị 47Ω
  • Có thể cắt rãnh xoắn để chỉnh chính xác
• Lớp bảo vệ ngoài:
  • Phủ sơn cách điện
  • Chống ẩm, chống oxy hóa
  • Tăng độ bền và chịu nhiệt
• Vạch màu:
  • Sơn trên thân điện trở
  • Dùng để nhận biết giá trị và sai số
• Chân điện:
  • Làm từ kim loại dẫn điện tốt
  • Dùng để hàn vào mạch
  • Chịu được nhiệt khi hàn

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Thông số Kĩ thuật

• Giá trị điện trở: 47Ω (47R)
• Công suất: 3W
• Sai số: ±5%
• Loại: điện trở than hoặc điện trở màng kim loại
• Kiểu: cắm xuyên lỗ (axial)

Ứng dụng

• Hạn dòng cho LED
• Xả tụ trong mạch nguồn
• Sử dụng trong mạch nguồn, ampli, mạch công suất
• Bảo vệ linh kiện khỏi dòng lớn

Lưu ý sử dụng

• Không nên sử dụng liên tục ở mức công suất tối đa 3W
• Điện trở có thể tỏa nhiệt cao khi hoạt động
• Nên lắp ở vị trí thoáng, tránh gần linh kiện nhạy nhiệt
• Kiểm tra đúng giá trị trước khi lắp để tránh sai mạch
