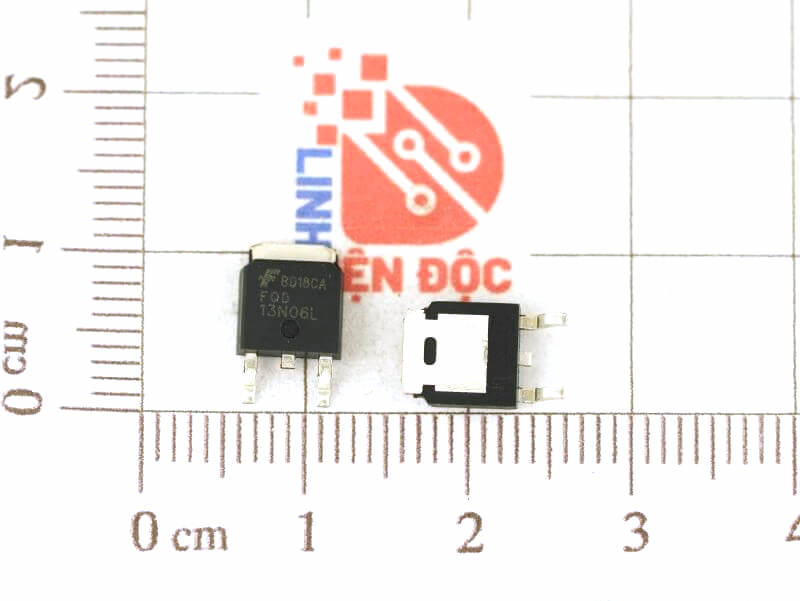

FQD13N06L, 13N06 Mosfet Kênh-N 60V/11A TO-252 hãng Fairchild

Giới thiệu về FQD13N06L

FQD13N06L là một MOSFET kênh-N công suất thấp nhưng hiệu suất cao, được thiết kế cho các ứng dụng công suất và chuyển mạch. FQD13N06L là một lựa chọn tốt cho các ứng dụng yêu cầu công suất cao với điện áp thấp, và nó mang lại hiệu suất tốt với tổn thất công suất thấp.

Đặc trưng kỹ thuật

• Điện áp chịu đựng cực nguồn (Vds)
  • Giá trị tối đa: 60V
  • Ý nghĩa: Đây là điện áp tối đa mà MOSFET có thể chịu đựng giữa cực nguồn (Drain) và cực nguồn (Source) mà không bị hỏng. Điều này cho phép MOSFET hoạt động ổn định trong các ứng dụng có điện áp thấp đến trung bình.
• Dòng điện cực nguồn (Id)
  • Giá trị tối đa: 11A
  • Ý nghĩa: Đây là dòng điện tối đa có thể chảy qua MOSFET khi nó đang dẫn. Giá trị này cho phép MOSFET điều khiển các tải có dòng điện cao mà không bị quá tải.
• Điện trở kênh dẫn (Rds(on))
  • Giá trị: Khoảng 0.035Ω ở Vgs = 10V.
  • Ý nghĩa: Điện trở này cho biết mức độ tổn thất công suất trong MOSFET khi nó đang dẫn. Giá trị thấp giúp giảm tổn thất công suất và cải thiện hiệu suất.
• Điện áp ngưỡng cổng (Vgs(th))
  • Giá trị: Khoảng 1V đến 2.5V.
  • Ý nghĩa: Đây là điện áp cổng cần thiết để MOSFET bắt đầu dẫn. MOSFET sẽ dẫn khi điện áp cổng vượt qua giá trị này.
• Điện dung cổng (Ciss, Coss, Crss)
  • Ciss (Điện dung giữa cực cổng và cực nguồn): Thường khoảng 1300pF.
  • Coss (Điện dung giữa cực nguồn và cực source): Thường khoảng 250pF.
  • Crss (Điện dung giữa cực cổng và cực source): Thường khoảng 150pF.
  • Ý nghĩa: Các giá trị này ảnh hưởng đến tốc độ chuyển mạch và hiệu suất trong các ứng dụng chuyển mạch tần số cao.
• Điện áp cách điện (Vgs(max))
  • Giá trị tối đa: 20V
  • Ý nghĩa: Đây là điện áp tối đa có thể áp dụng vào cổng mà không gây hại cho MOSFET.
• Nhiệt độ hoạt động
  • Dải nhiệt độ hoạt động: Thường từ -55°C đến 150°C.
  • Ý nghĩa: Nhiệt độ hoạt động cao cho phép MOSFET hoạt động ổn định trong môi trường khắc nghiệt.

Thông số kỹ thuật

Sơ đồ cấu tạo

Ứng dụng

• Mạch chuyển mạch: Trong các thiết bị điện tử như bộ nguồn chuyển mạch, mạch điều khiển và các ứng dụng chuyển mạch tần số cao.
• Thiết bị điều khiển động cơ: Được sử dụng trong các bộ điều khiển động cơ DC hoặc các mạch điều khiển tải.
• Thiết bị tiêu dùng: Trong các thiết bị điện tử tiêu dùng, nơi cần điều khiển công suất hiệu quả.

Kích thước FQD13N06L

Xem thêm: Các mã Mosfet khác

Datasheet FQD13N06L
