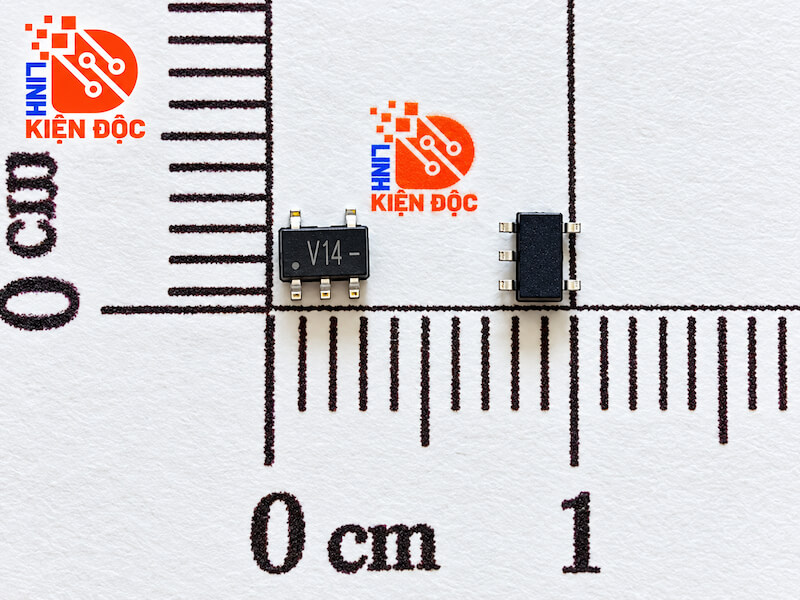

IC số 74LVC2G14GV-Q100H kí hiệu V14 kiểu chân SOT23-5

74LVC2G14GV-Q100H là IC logic số tích hợp hai cổng đảo Schmitt Trigger (Dual Inverting Schmitt Trigger), được sản xuất bởi Nexperia. Linh kiện có chức năng đảo trạng thái logic đầu vào, đồng thời giúp chuyển đổi các tín hiệu thay đổi chậm hoặc có nhiễu thành tín hiệu số đầu ra rõ ràng và ổn định.

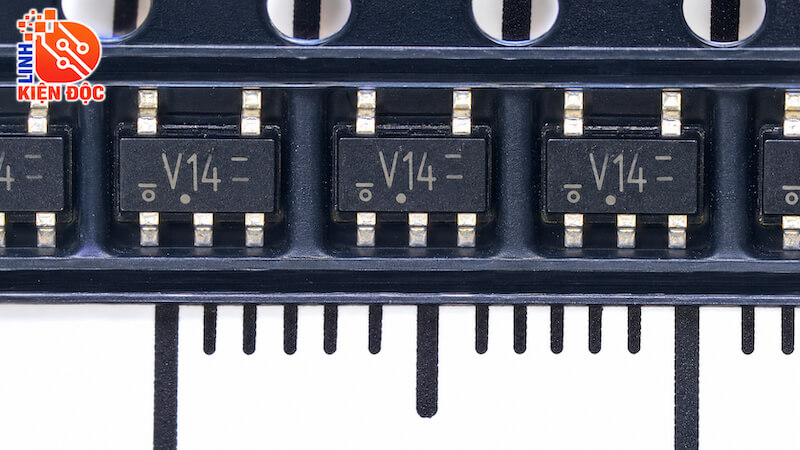

IC có ký hiệu nhận dạng V14, sử dụng kiểu đóng gói SOT-457 (TSOP-6) với 6 chân kết nối. Đây là linh kiện thuộc dòng logic LVC, có khả năng hoạt động ở điện áp thấp, tốc độ chuyển mạch cao và tiêu thụ điện năng thấp.

74LVC2G14GV-Q100H được thiết kế đáp ứng tiêu chuẩn AEC-Q100 dành cho linh kiện điện tử ô tô, phù hợp với các hệ thống điều khiển công nghiệp, mạch xử lý tín hiệu và thiết bị điện tử số.

2. Đặc điểm và cấu tạo của IC 74LVC2G14GV-Q100H

Đặc điểm nổi bật

• Tích hợp 2 cổng đảo logic độc lập có đầu vào Schmitt Trigger.

• Điện áp nguồn hoạt động rộng từ 1.65V đến 5.5V.

• Đầu vào chịu được điện áp lên đến 5.5V.

• Có khả năng xử lý tín hiệu đầu vào thay đổi chậm hoặc bị nhiễu.

• Công nghệ CMOS giúp giảm công suất tiêu thụ.

• Tốc độ chuyển mạch cao, phù hợp với các hệ thống điện tử số.

• Có khả năng giao tiếp với các thiết bị logic sử dụng điện áp 3.3V và 5V.

• Tích hợp chức năng I/OFF, hỗ trợ bảo vệ khi IC bị ngắt nguồn.

• Đạt tiêu chuẩn AEC-Q100 Grade 1 dành cho ứng dụng ô tô.

• Kiểu đóng gói SOT-457 nhỏ gọn, phù hợp với công nghệ dán bề mặt SMD.

Cấu tạo

IC 74LVC2G14GV-Q100H được chế tạo theo công nghệ CMOS, tích hợp hai bộ đảo logic với đầu vào Schmitt Trigger hoạt động độc lập.

Linh kiện gồm 6 chân kết nối:

Nguyên lý hoạt động

IC hoạt động dựa trên nguyên lý đảo trạng thái logic kết hợp với đặc tính trễ của Schmitt Trigger.

• Khi điện áp đầu vào tăng vượt ngưỡng chuyển mạch trên, đầu ra chuyển xuống mức logic thấp.

• Khi điện áp đầu vào giảm xuống dưới ngưỡng chuyển mạch dưới, đầu ra chuyển lên mức logic cao.

• Khi điện áp đầu vào nằm giữa hai ngưỡng, đầu ra duy trì trạng thái trước đó.

• Hai cổng đảo hoạt động độc lập, cho phép xử lý đồng thời hai tín hiệu.

Nhờ đặc tính trễ, IC có thể hạn chế hiện tượng chuyển trạng thái liên tục khi tín hiệu đầu vào bị nhiễu hoặc thay đổi chậm.

3. Thông số kỹ thuật của IC 74LVC2G14GV-Q100H

4. Kích thước IC 74LVC2G14GV-Q100H SOT-457

5. Ứng dụng của IC 74LVC2G14GV-Q100H

Mạch xử lý tín hiệu số: Được sử dụng để chuyển đổi tín hiệu đầu vào thay đổi chậm thành tín hiệu logic có cạnh chuyển mạch rõ ràng, giúp nâng cao độ ổn định của hệ thống.

Mạch chống nhiễu tín hiệu: Đặc tính Schmitt Trigger giúp hạn chế chuyển trạng thái không mong muốn do nhiễu điện áp tại đầu vào.

Mạch tạo xung: Có thể kết hợp với điện trở và tụ điện để thiết kế các mạch tạo xung, mạch dao động RC và mạch định dạng xung.

Mạch giao tiếp vi điều khiển: Hỗ trợ xử lý tín hiệu từ cảm biến, công tắc và các thiết bị ngoại vi trước khi đưa vào vi điều khiển.

Mạch xử lý tín hiệu cảm biến: Được sử dụng để chuyển đổi các tín hiệu cảm biến có cạnh lên xuống chậm thành tín hiệu số ổn định.

Mạch điều khiển công nghiệp: Phù hợp với các hệ thống điều khiển tự động, bo mạch xử lý tín hiệu và thiết bị điện tử công nghiệp.

Thiết bị điện tử ô tô: Nhờ đáp ứng tiêu chuẩn AEC-Q100 Grade 1, IC có thể sử dụng trong các hệ thống điện tử ô tô khi đáp ứng yêu cầu thiết kế.

Mạch chống dội phím: Có thể kết hợp với mạch RC để giảm hiện tượng nhiễu và dội tiếp điểm khi sử dụng nút nhấn hoặc công tắc cơ học.

Mạch định dạng tín hiệu: Giúp tạo các xung logic rõ ràng từ những tín hiệu đầu vào có biên dạng không lý tưởng.

Nhờ tích hợp hai cổng đảo Schmitt Trigger, điện áp hoạt động rộng từ 1.65V đến 5.5V và thiết kế nhỏ gọn, IC 74LVC2G14GV-Q100H ký hiệu V14 phù hợp với nhiều ứng dụng xử lý tín hiệu, chống nhiễu, tạo xung và điều khiển logic trong các thiết bị điện tử hiện đại.
