AMC1311DWVR AMC1311 IC khuếch đại cách ly SOP-8

AMC1311DWVR là IC khuếch đại cách ly độ chính xác cao được sử dụng trong các hệ thống đo lường điện áp, biến tần, nguồn công suất và thiết bị tự động hóa công nghiệp. IC sử dụng công nghệ cách ly điện dung hiện đại giúp truyền tín hiệu giữa hai miền điện áp khác nhau với độ an toàn và khả năng chống nhiễu cao.

Đặc Điểm

• IC khuếch đại cách ly điện áp chính xác cao
• Công nghệ cách ly điện dung tiên tiến
• Độ tuyến tính và độ ổn định cao
• Khả năng chống nhiễu mạnh
• Hệ số khuếch đại cố định
• Điện áp cách ly cao
• Tiêu thụ điện năng thấp
• Package SOP-8 nhỏ gọn
• Phù hợp cho thiết bị công nghiệp và điện công suất

Cấu Tạo

AMC1311 gồm:

• Mạch khuếch đại tín hiệu đầu vào
• Khối cách ly điện dung bên trong IC
• Bộ truyền tín hiệu cách ly tốc độ cao
• Mạch xử lý tín hiệu đầu ra
• Hai miền nguồn hoạt động độc lập cách ly hoàn toàn

Thiết kế này giúp tín hiệu được truyền qua lớp cách ly mà vẫn đảm bảo độ chính xác và an toàn cho hệ thống điều khiển.

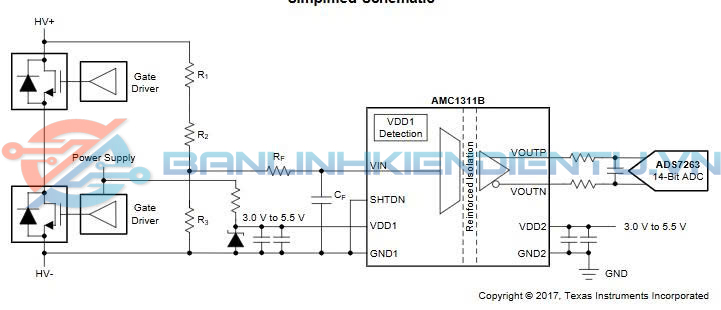

Sơ đồ mạch đơn gỉan

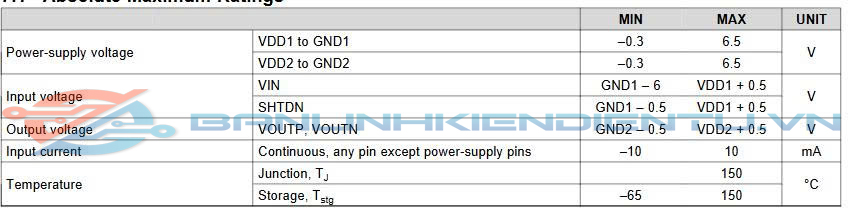

Thông Số Kỹ Thuật

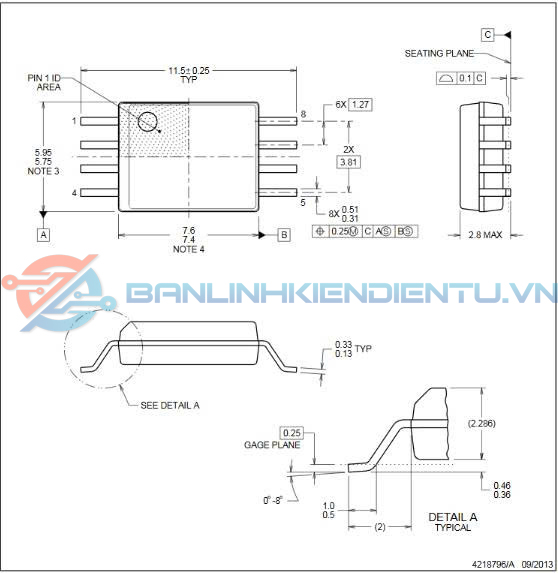

Kích thước

Ứng Dụng

• Đo điện áp cách ly công nghiệp
• Biến tần inverter
• Điều khiển động cơ
• Bộ nguồn UPS
• Hệ thống điện năng lượng mặt trời
• Thiết bị đo lường điện áp cao
• Bộ nguồn công suất
• Thiết bị tự động hóa công nghiệp
• Hệ thống giám sát năng lượng

Kết Luận

AMC1311DWVR là IC khuếch đại cách ly có độ chính xác cao và khả năng chống nhiễu tốt, phù hợp cho các hệ thống điện công suất và tự động hóa công nghiệp. Với công nghệ cách ly điện dung hiện đại cùng khả năng chịu điện áp cách ly lớn, IC được sử dụng rộng rãi trong các mạch đo lường, inverter và điều khiển
