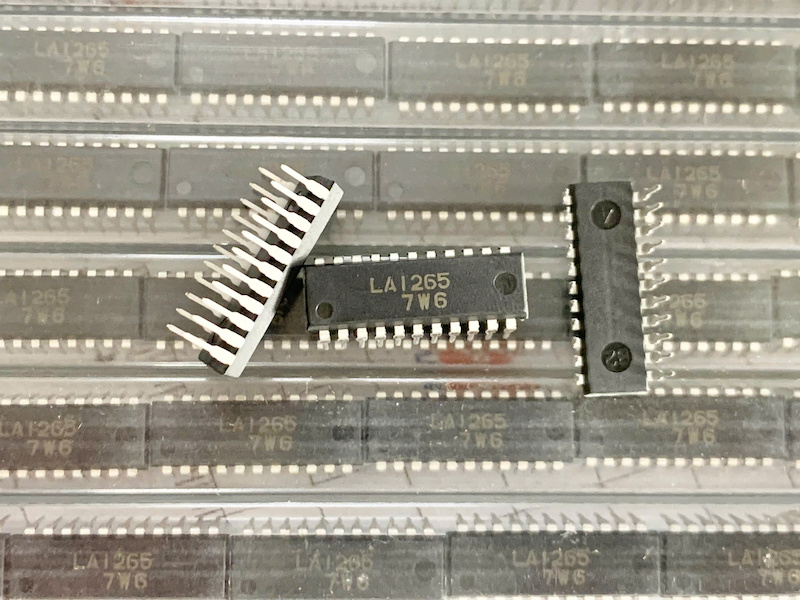

LA1265 IC Audio FM/AM thu sóng vô tuyến DIP-22

Giới thiệu chung

LA1265 là IC thu sóng vô tuyến FM/AM do SANYO phát triển, được thiết kế cho các máy thu thanh sử dụng phương pháp dò kênh điện tử (Electronic Tuning). IC tích hợp hầu hết các khối chức năng cần thiết của bộ thu FM và AM như khuếch đại trung tần (IF), bộ trộn (Mixer), dao động nội (Local Oscillator), mạch tách sóng, tiền khuếch đại âm thanh (AF Preamplifier), AGC và mạch điều khiển hiển thị tín hiệu. Nhờ mức độ tích hợp cao, LA1265 giúp giảm số lượng linh kiện ngoại vi, nâng cao độ ổn định và chất lượng thu sóng. IC được sử dụng rộng rãi trong radio dân dụng, máy cassette, hệ thống âm thanh và các thiết bị thu phát vô tuyến.

Đặc điểm nổi bật

• IC thu sóng FM/AM tích hợp nhiều chức năng trong một chip.
• Hỗ trợ thu FM và AM với chất lượng tín hiệu cao.
• Tích hợp bộ khuếch đại trung tần (IF Amplifier).
• Tích hợp bộ trộn tín hiệu (Mixer) và dao động nội (Local Oscillator).
• Dao động nội có chức năng ALC (Automatic Level Control).
• Tích hợp mạch tách sóng FM và AM.
• Tích hợp tiền khuếch đại âm thanh (AF Preamplifier).
• Có ngõ ra Signal Meter và Tuning Indicator để hiển thị cường độ và trạng thái bắt sóng.
• Số lượng linh kiện ngoại vi ít, dễ thiết kế mạch.
• Đóng gói DIP-22, thuận tiện cho lắp ráp và sửa chữa.

Cấu tạo

• Khối khuếch đại RF và IF: Khuếch đại tín hiệu vô tuyến và tín hiệu trung tần.
• Khối Mixer (Bộ trộn): Trộn tín hiệu RF với tín hiệu dao động nội để tạo tín hiệu IF.
• Khối Local Oscillator: Tạo tín hiệu dao động nội phục vụ quá trình đổi tần, tích hợp ALC.
• Khối tách sóng FM/AM: Giải điều chế tín hiệu FM và AM thành tín hiệu âm thanh.
• Khối AGC (Automatic Gain Control): Tự động điều chỉnh độ khuếch đại khi cường độ tín hiệu thay đổi.
• Khối AF Preamplifier: Khuếch đại tín hiệu âm thanh trước khi đưa đến tầng công suất.
• Khối Signal Meter và Tuning Indicator: Điều khiển đồng hồ báo cường độ tín hiệu và đèn báo bắt sóng.
• Vỏ DIP-22: Dạng cắm xuyên lỗ (Through Hole), dễ hàn và thay thế.

Thông số kỹ thuật cơ bản

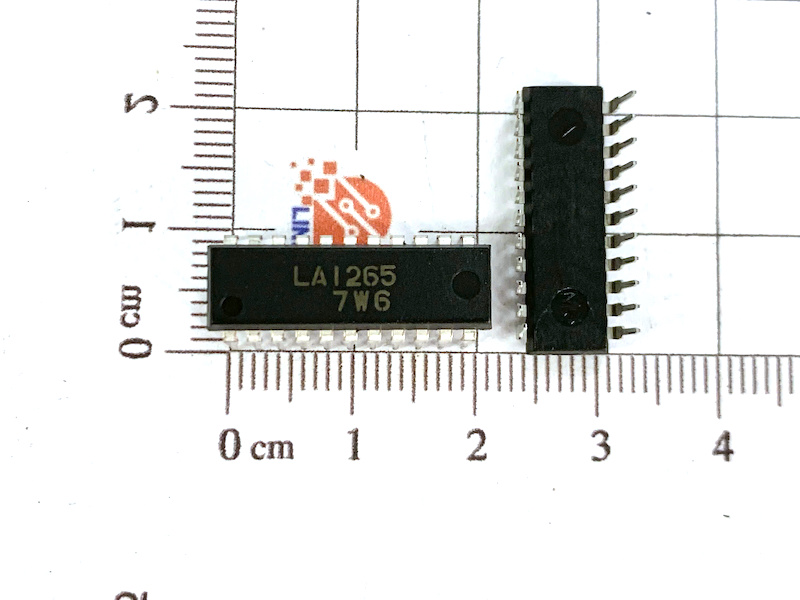

Kích thước

Ứng dụng

• Máy thu thanh FM/AM.
• Radio điện tử và radio gia dụng.
• Máy cassette, radio tích hợp.
• Thiết bị thu sóng vô tuyến.
• Hệ thống âm thanh dân dụng.
• Thiết bị điện tử sử dụng bộ thu FM/AM.
