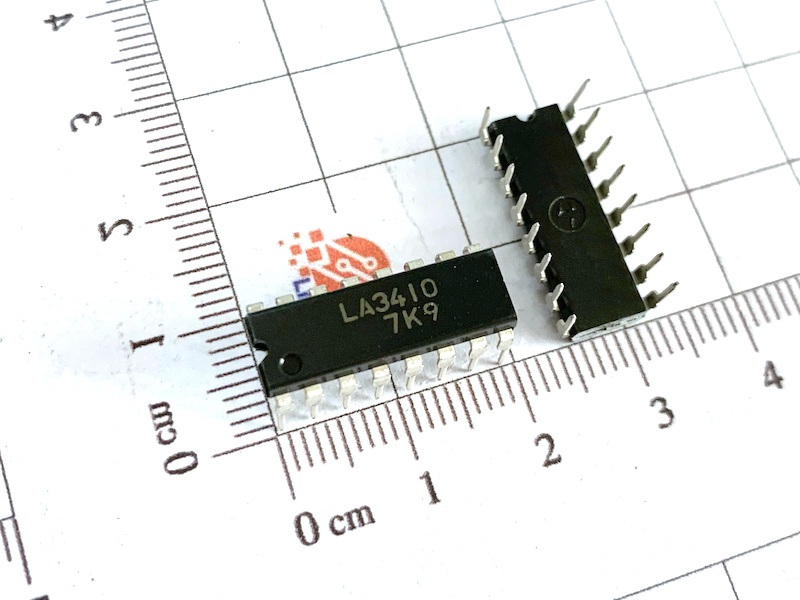

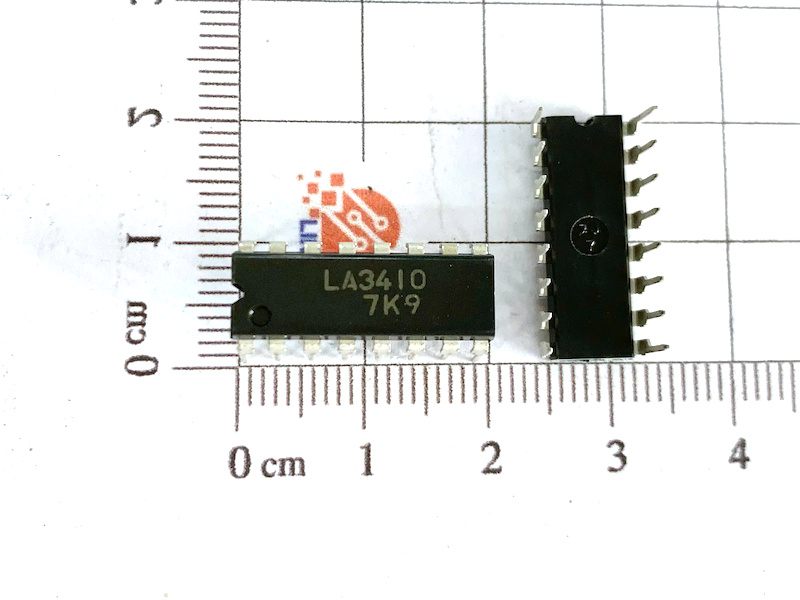

LA3410 IC thu sóng Audio FM/AM Dip-16

LA3410 DIP-16 là IC giải điều chế stereo FM chuyên dụng của SANYO, được thiết kế cho các mạch tuner FM stereo, ampli, radio và thiết bị âm thanh. IC sử dụng công nghệ PLL MPX Stereo Demodulator kết hợp VCO không cần điều chỉnh, giúp mạch giải mã tín hiệu FM stereo ổn định và giảm yêu cầu cân chỉnh trong quá trình thiết kế.



Lưu ý: LA3410 chủ yếu đảm nhiệm chức năng giải mã tín hiệu FM stereo (MPX), không phải IC thu sóng AM/FM tích hợp toàn bộ khối RF, mixer và IF. Vì vậy, khi thiết kế radio, LA3410 thường được sử dụng kết hợp với các tầng thu và trung tần FM phía trước.

1. LA3410 là gì?

LA3410 là IC tuyến tính dạng DIP-16, thuộc nhóm IC FM MPX Stereo Demodulator. IC nhận tín hiệu MPX từ tầng thu FM và thực hiện quá trình giải mã để tạo ra hai kênh âm thanh Left (L) và Right (R).

Điểm đáng chú ý của LA3410 là mạch VCO không cần điều chỉnh (Non-Adjusting VCO). Thiết kế này giúp loại bỏ công đoạn điều chỉnh tần số tự do của VCO, đồng thời cải thiện độ ổn định khi nhiệt độ thay đổi.

LA3410 được SANYO định hướng cho các thiết bị như home stereo và portable hi-fi, phù hợp với các thiết kế cần giải mã FM stereo có độ méo thấp và tỷ số S/N tốt.

2. Chức năng nổi bật của IC LA3410

Giải mã FM Stereo MPX bằng PLL

Chức năng chính của LA3410 là giải điều chế tín hiệu FM Multiplex (MPX) để tách tín hiệu âm thanh stereo thành hai kênh trái và phải.

IC sử dụng kiến trúc PLL để xử lý tín hiệu pilot và tín hiệu stereo, phù hợp với các hệ thống tuner FM stereo truyền thống.

VCO không cần điều chỉnh

LA3410 tích hợp Non-Adjusting VCO, giúp giảm nhu cầu sử dụng mạch cân chỉnh riêng cho tần số tự do của VCO. Đây là một trong những đặc điểm quan trọng của IC, giúp đơn giản hóa thiết kế và tăng tính ổn định của mạch.

Theo datasheet, đặc tính nhiệt của VCO đạt khoảng ±0,1% typ. với thay đổi nhiệt độ ±50°C.

Khuếch đại hậu xử lý có thể thay đổi độ lợi

LA3410 tích hợp gain variable type post amplifier, cho phép thiết kế mạch điều chỉnh mức khuếch đại tín hiệu đầu ra phù hợp với tầng audio tiếp theo.

Chức năng VCO Stop

IC có chức năng VCO Stop, hữu ích trong một số thiết kế cần kiểm soát hoạt động của bộ dao động VCO.

Điều chỉnh độ tách kênh Stereo

LA3410 hỗ trợ separation adjust, giúp nhà thiết kế tối ưu khả năng tách hai kênh L/R trong mạch giải mã FM stereo.

3. Ưu điểm của LA3410

LA3410 được thiết kế hướng tới chất lượng âm thanh tốt với độ méo thấp và tỷ số tín hiệu trên nhiễu cao.

Một số thông số tiêu biểu theo datasheet:

• Độ méo stereo main channel tại 10 kHz: khoảng 0,06% typ.
• Độ méo ở chế độ mono, tín hiệu vào 1 kHz/300 mV: khoảng 0,025% typ.
• Độ méo main channel: khoảng 0,02% typ. trong điều kiện thử nghiệm tương ứng.
• Tỷ số S/N: khoảng 91 dB typ. với mono 300 mV, LPF.
• Tỷ số S/N: khoảng 92 dB typ. với mono 300 mV, IHF BPF.
• Điện áp khuếch đại: khoảng 8,5 dB với các linh kiện tiêu chuẩn.
• Khả năng đáp ứng tín hiệu đầu vào động rộng; mức méo 1% tại tín hiệu mono 800 mV, 1 kHz.
• Khả năng chống ảnh hưởng ripple nguồn khoảng 34 dB typ.

Các giá trị trên là thông số trong điều kiện thử nghiệm của nhà sản xuất, không nên hiểu là mọi mạch thực tế đều đạt đúng các giá trị này.

4. Ứng dụng của LA3410

LA3410 phù hợp với nhiều thiết bị sử dụng tầng giải mã FM stereo, đặc biệt là các thiết bị âm thanh sử dụng kiến trúc tuner truyền thống.

Một số ứng dụng tiêu biểu:

• Radio FM Stereo
• Mạch tuner FM
• Ampli có tích hợp bộ thu FM
• Đầu thu radio gia đình
• Thiết bị âm thanh Hi-Fi
• Portable Hi-Fi
• Mạch phục chế radio và ampli đời cũ
• Các dự án DIY FM Stereo
• Mạch giải mã tín hiệu FM MPX
• Thiết bị âm thanh cần tách kênh L/R từ tín hiệu FM stereo

Theo tài liệu SANYO, hai nhóm ứng dụng được nêu trực tiếp là home stereos và portable hi-fi sets.

5. Thông số kỹ thuật LA3410 DIP-16

Các thông số nguồn, nhiệt độ và giới hạn công suất được lấy theo datasheet LA3410 của SANYO.

6. Kích thước và kiểu đóng gói

LA3410 sử dụng kiểu vỏ DIP-16, khoảng cách chân tiêu chuẩn 2,54 mm, thuận tiện cho việc cắm trên breadboard, socket DIP hoặc PCB thiết kế cho linh kiện xuyên lỗ.

Tài liệu SANYO ghi nhận package 3006B-DIP16 với kích thước thân IC khoảng 19,2 mm và sơ đồ kích thước chân theo chuẩn DIP-16.

7. LA3410 có thu được AM và FM không?

Tên sản phẩm trên thị trường đôi khi được mô tả là “IC thu sóng Audio FM/AM LA3410”, tuy nhiên cần phân biệt rõ chức năng.

LA3410 không phải IC thu AM/FM hoàn chỉnh. Datasheet chính thức mô tả linh kiện là “VCO Non-Adjusting PLL FM MPX Stereo Demodulator”, tức IC giải mã stereo FM MPX.

Do đó, LA3410 thường nằm sau tầng tuner/IF FM trong một hệ thống radio. Nó tiếp nhận tín hiệu FM MPX đã được xử lý từ các tầng trước, sau đó thực hiện giải mã stereo để tạo tín hiệu audio L/R.

Nếu cần thiết kế một radio AM/FM hoàn chỉnh, cần kết hợp LA3410 với các IC hoặc mạch đảm nhiệm phần thu sóng, khuếch đại cao tần, trộn tần và trung tần tương ứng.

8. Vì sao LA3410 phù hợp cho mạch FM Stereo?

Ưu điểm lớn của LA3410 nằm ở việc tích hợp nhiều chức năng cần thiết cho tầng giải mã FM stereo trong một IC 16 chân. Đặc biệt, VCO không cần điều chỉnh giúp giảm công đoạn căn chỉnh thủ công, trong khi PLL MPX đảm nhiệm việc phục hồi và giải mã tín hiệu stereo.

Bên cạnh đó, thông số độ méo thấp, S/N cao và khả năng điều chỉnh separation giúp LA3410 phù hợp cho các thiết kế audio yêu cầu chất lượng âm thanh tốt.
