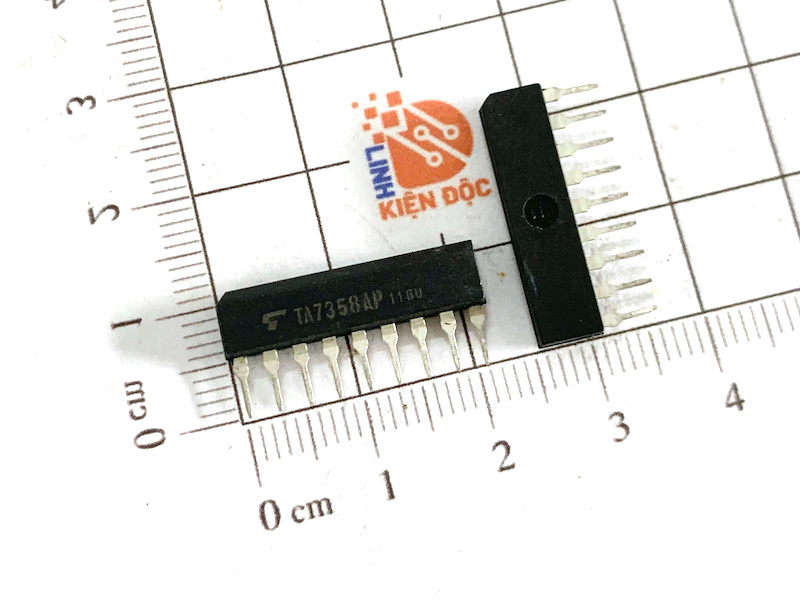

TA7358AP IC Audio FM/AM thu sóng ZIP-9

Giới thiệu chung

TA7358AP là IC FM Front-End do Toshiba phát triển, được thiết kế cho tầng đầu thu sóng FM trong các máy radio cầm tay, radio cassette và các thiết bị thu phát FM. IC tích hợp các khối khuếch đại cao tần (RF Amplifier), bộ trộn tần (Mixer) và dao động nội (Local Oscillator), giúp giảm số lượng linh kiện ngoại vi, cải thiện độ nhạy thu và tăng khả năng chống nhiễu. So với các thế hệ trước, TA7358AP có đặc tính dao động ổn định hơn, khả năng chống quá tải và giảm bức xạ nhiễu tốt hơn.

Đặc điểm nổi bật

• IC FM Front-End chuyên dụng cho máy thu FM.
• Tích hợp khuếch đại RF, bộ trộn (Mixer) và dao động nội (Local Oscillator).
• Sử dụng mạch Mixer cân bằng kép (Double Balanced Mixer) giúp giảm nhiễu và méo tín hiệu.
• Tích hợp diode kẹp (Clamping Diode) cho ngõ ra dao động nội, giảm bức xạ sóng.
• Điện áp hoạt động rộng từ 1.6V đến 6V.
• Dao động nội ổn định khi điện áp nguồn thay đổi.
• Tiêu thụ điện năng thấp, thích hợp cho thiết bị dùng pin.
• Đóng gói ZIP-9 (SIP-9), dễ lắp đặt và thay thế.

Cấu tạo

• Khối khuếch đại RF: Khuếch đại tín hiệu FM từ anten trước khi đưa vào bộ trộn.
• Khối Mixer cân bằng kép: Trộn tín hiệu RF với tín hiệu dao động nội để tạo tín hiệu trung tần (IF).
• Khối dao động nội (Local Oscillator): Tạo tín hiệu dao động phục vụ quá trình đổi tần.
• Mạch diode kẹp: Hạn chế bức xạ tín hiệu dao động nội ra ngoài.
• Mạch phân cực và ổn áp nội: Đảm bảo IC hoạt động ổn định trong dải điện áp rộng.
• Vỏ ZIP-9 (SIP-9): Dạng cắm xuyên lỗ, phù hợp với các bo mạch radio truyền thống.

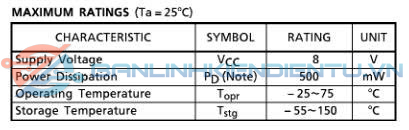

Thông số kỹ thuật cơ bản

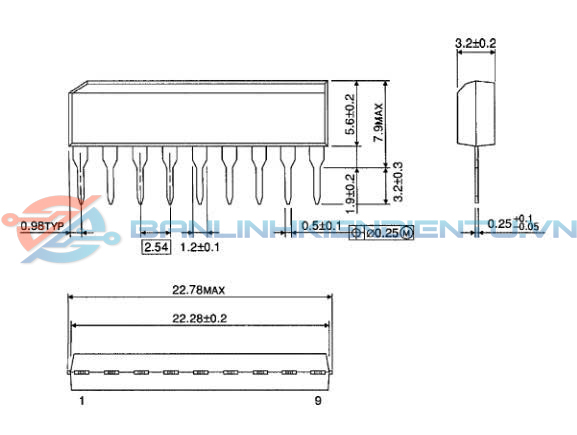

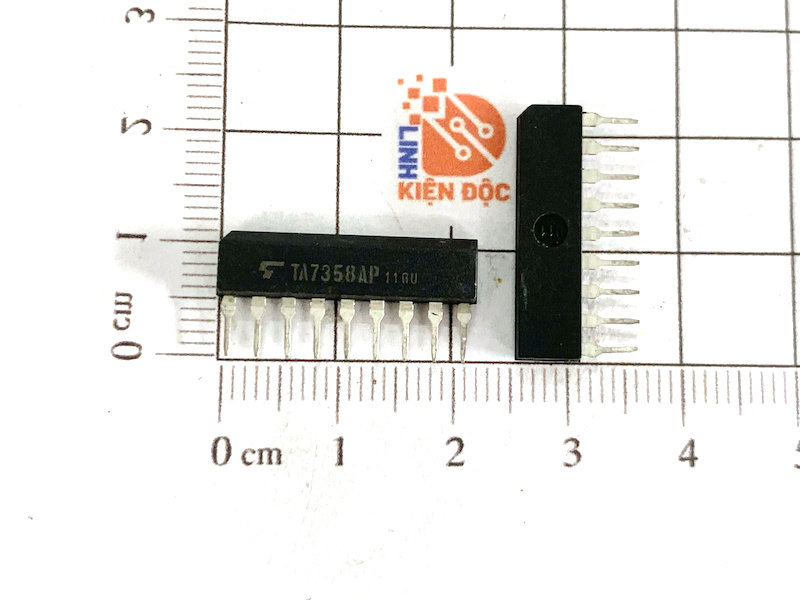

Kích thước

Ứng dụng

• Radio FM cầm tay.
• Radio cassette.
• Máy thu thanh FM.
• Thiết bị âm thanh dân dụng.
• Mạch đầu thu FM trong các hệ thống thu sóng vô tuyến.
