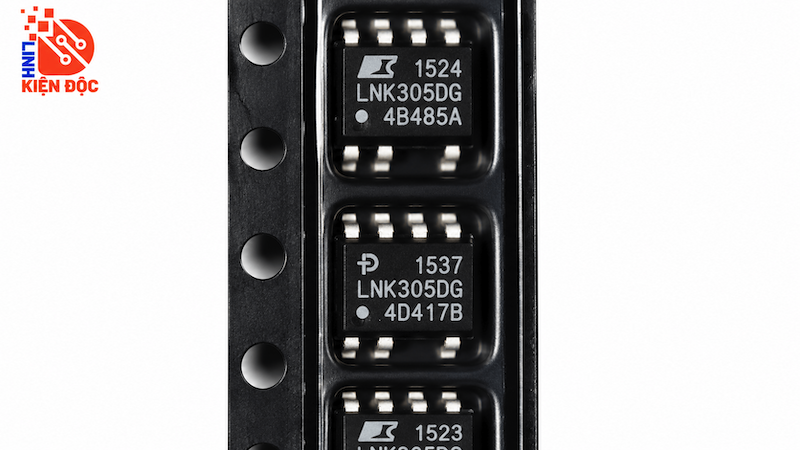

LNK305DG IC nguồn SOP-7

1. Giới thiệu chung về IC nguồn LNK305DG

IC nguồn LNK305DG SOP-7 là linh kiện tích hợp điều khiển nguồn chuyển mạch thuộc dòng LinkSwitch-TN của hãng Power Integrations, được thiết kế để sử dụng trong các bộ nguồn AC/DC công suất nhỏ, đặc biệt là những mạch nguồn không cách ly.

LNK305DG tích hợp MOSFET công suất điện áp cao cùng mạch điều khiển chuyển mạch trong một linh kiện nhỏ gọn, giúp giảm số lượng linh kiện ngoại vi và đơn giản hóa thiết kế mạch nguồn.

Sản phẩm sử dụng kiểu đóng gói SO-8C với 7 chân chức năng, thường được gọi là SOP-7, phù hợp với công nghệ lắp ráp linh kiện dán bề mặt SMD.

IC LNK305DG được ứng dụng trong các thiết bị điện tử dân dụng, mạch điều khiển thiết bị gia dụng, nguồn phụ trợ và các bo mạch điện tử yêu cầu chuyển đổi điện áp từ nguồn AC sang DC công suất thấp.

2. Đặc điểm nổi bật của IC nguồn LNK305DG

• Mã linh kiện: LNK305DG.
• Hãng thiết kế: Power Integrations.
• Dòng sản phẩm: LinkSwitch-TN.
• Loại linh kiện: IC nguồn chuyển mạch AC/DC.
• Kiểu đóng gói: SO-8C, thường gọi SOP-7.
• Công nghệ lắp đặt: SMD/SMT.
• Tích hợp MOSFET công suất điện áp cao.
• Điện áp chịu đựng MOSFET tích hợp: 700V.
• Hỗ trợ thiết kế nguồn không cách ly.
• Điều khiển đóng cắt bằng cơ chế ON/OFF.
• Có chức năng giới hạn dòng điện.
• Tích hợp bảo vệ quá nhiệt.
• Hỗ trợ tự khởi động và tự cấp nguồn điều khiển.
• Giảm số lượng linh kiện ngoại vi trong mạch nguồn.

3. Cấu tạo của IC nguồn LNK305DG

IC LNK305DG được tích hợp nhiều khối chức năng trên cùng một chip bán dẫn.

MOSFET công suất điện áp cao: Là phần tử đóng cắt chính, thực hiện quá trình chuyển mạch dòng điện trong mạch nguồn.

Mạch điều khiển ON/OFF: Điều chỉnh hoạt động đóng cắt của MOSFET nhằm duy trì điện áp đầu ra theo thiết kế mạch.

Mạch giới hạn dòng điện: Giám sát dòng qua MOSFET và hỗ trợ bảo vệ IC khi dòng điện vượt ngưỡng cho phép.

Mạch bảo vệ quá nhiệt: Giúp ngừng hoạt động chuyển mạch khi nhiệt độ bên trong IC tăng vượt giới hạn bảo vệ.

Mạch tự cấp nguồn: Cung cấp năng lượng cho khối điều khiển bên trong, giúp giảm yêu cầu về mạch cấp nguồn phụ.

Chân BYPASS (BP): Kết nối với tụ điện ngoài để lọc và duy trì nguồn cấp cho mạch điều khiển nội bộ.

Chân FEEDBACK (FB): Nhận tín hiệu phản hồi từ mạch ngoài để điều khiển hoạt động chuyển mạch.

Chân DRAIN (D): Kết nối với cực Drain của MOSFET công suất tích hợp.

Chân SOURCE (S): Kết nối với cực Source của MOSFET và đóng vai trò tham chiếu cho mạch điều khiển.

4. Thông số kỹ thuật IC nguồn LNK305DG SOP-7

5. Kích thước và kiểu chân IC LNK305DG SOP-7

6. Nguyên lý hoạt động của IC nguồn LNK305DG

LNK305DG hoạt động theo nguyên lý nguồn chuyển mạch, sử dụng MOSFET công suất tích hợp để điều khiển năng lượng truyền đến tải.

Trong một mạch nguồn AC/DC điển hình, điện áp xoay chiều đầu vào được chỉnh lưu thành điện áp một chiều trước khi đưa đến tầng chuyển đổi nguồn sử dụng IC LNK305DG.

MOSFET bên trong IC thực hiện đóng cắt với tần số cao, kết hợp cùng cuộn cảm, diode và tụ điện bên ngoài để tạo ra điện áp DC đầu ra.

Mạch phản hồi giám sát điện áp đầu ra và gửi tín hiệu về chân FEEDBACK. Dựa trên tín hiệu này, IC điều chỉnh các chu kỳ đóng cắt nhằm duy trì điện áp đầu ra trong phạm vi thiết kế.

Khi dòng điện qua MOSFET tăng vượt giới hạn, mạch giới hạn dòng tích hợp sẽ can thiệp để bảo vệ linh kiện.

Trong trường hợp nhiệt độ IC tăng quá mức cho phép, chức năng bảo vệ nhiệt có thể tạm ngừng hoạt động chuyển mạch.

Nhờ cơ chế điều khiển này, LNK305DG phù hợp với các bộ nguồn công suất nhỏ cần giảm số lượng linh kiện và tiết kiệm diện tích mạch.

7. Ứng dụng của IC nguồn LNK305DG SOP-7

IC LNK305DG được sử dụng trong nhiều thiết bị điện tử như:

• Mạch nguồn thiết bị gia dụng.
• Bo mạch điều khiển máy giặt.
• Bo mạch điều khiển máy rửa bát.
• Mạch điều khiển thiết bị điện dân dụng.
• Nguồn phụ trợ công suất nhỏ.
• Mạch nguồn điều khiển relay.
• Thiết bị điện tử sử dụng nguồn AC/DC không cách ly.
• Mạch cấp nguồn cho vi điều khiển.
• Bo mạch điều khiển công nghiệp công suất thấp.
• Sửa chữa và thay thế IC nguồn bị hư hỏng.

Ứng dụng cụ thể phụ thuộc vào sơ đồ thiết kế và yêu cầu về điện áp, dòng điện cũng như cách điện an toàn của thiết bị.

8. Ưu điểm của IC nguồn LNK305DG

Tích hợp MOSFET công suất: Giúp giảm nhu cầu sử dụng MOSFET rời và đơn giản hóa cấu trúc mạch nguồn.

Thiết kế nhỏ gọn: Kiểu đóng gói SOP-7 phù hợp với các bo mạch có diện tích hạn chế.

Giảm linh kiện ngoại vi: Hỗ trợ tối ưu số lượng linh kiện trong các bộ nguồn công suất nhỏ.

Có chức năng bảo vệ: Tích hợp giới hạn dòng và bảo vệ quá nhiệt, góp phần giảm nguy cơ hư hỏng trong những điều kiện bất thường.

Điều khiển chuyển mạch hiệu quả: Phù hợp với các ứng dụng nguồn điện tử yêu cầu tiêu thụ công suất thấp.

Ứng dụng đa dạng: Được sử dụng trong nhiều loại bo mạch nguồn và thiết bị điều khiển điện tử.

9. Lưu ý khi sử dụng và thay thế IC nguồn LNK305DG

Khi sử dụng hoặc thay thế IC LNK305DG cần chú ý:

• Kiểm tra chính xác mã IC LNK305DG.
• Xác định đúng kiểu đóng gói SOP-7 / SO-8C.
• Đối chiếu sơ đồ chân trước khi hàn.
• Kiểm tra diode chỉnh lưu, điện trở cầu chì, cuộn cảm và tụ điện trong mạch nguồn.
• Kiểm tra tình trạng chập giữa chân DRAIN và SOURCE.
• Không thay IC mới khi chưa xác định nguyên nhân gây hư hỏng IC cũ.
• Sử dụng linh kiện thay thế có thông số và kiểu chân tương thích.
• Đảm bảo điều kiện tản nhiệt phù hợp.
• Không để IC hoạt động vượt giới hạn điện áp và công suất.
• Tránh hàn ở nhiệt độ quá cao hoặc tác động nhiệt quá lâu.
• Kiểm tra điện áp đầu ra trước khi kết nối với tải chính.

Đặc biệt: Nhiều mạch nguồn sử dụng LNK305DG là nguồn không cách ly với điện lưới. Phần điện áp thấp đầu ra vẫn có thể mang điện áp nguy hiểm so với đất. Chỉ thực hiện đo kiểm và sửa chữa khi có kiến thức chuyên môn, thiết bị bảo hộ và phương pháp cách ly phù hợp.

10. Kết luận

IC nguồn LNK305DG SOP-7 là linh kiện nguồn chuyển mạch thuộc dòng LinkSwitch-TN của Power Integrations, tích hợp MOSFET công suất điện áp cao và mạch điều khiển trong một thiết kế nhỏ gọn.

Với khả năng điều khiển chuyển mạch, giới hạn dòng và bảo vệ quá nhiệt, LNK305DG phù hợp với nhiều ứng dụng nguồn AC/DC công suất nhỏ trong thiết bị điện tử dân dụng và công nghiệp.

Khi lựa chọn hoặc thay thế IC LNK305DG, cần kiểm tra đúng mã sản phẩm, kiểu chân, thông số kỹ thuật và các linh kiện ngoại vi để đảm bảo mạch nguồn hoạt động ổn định và an toàn.
