1. Giới thiệu chung về MOSFET kênh N BSS139H6327 ký hiệu STs kiểu chân SOT23

BSS139H6327 là MOSFET kênh N (N-Channel MOSFET) điện áp cao, được thiết kế cho các ứng dụng đóng cắt và điều khiển tín hiệu có dòng điện nhỏ. Linh kiện có khả năng chịu điện áp Drain–Source lên tới 250V và dòng Drain khoảng 0,03A (30mA).

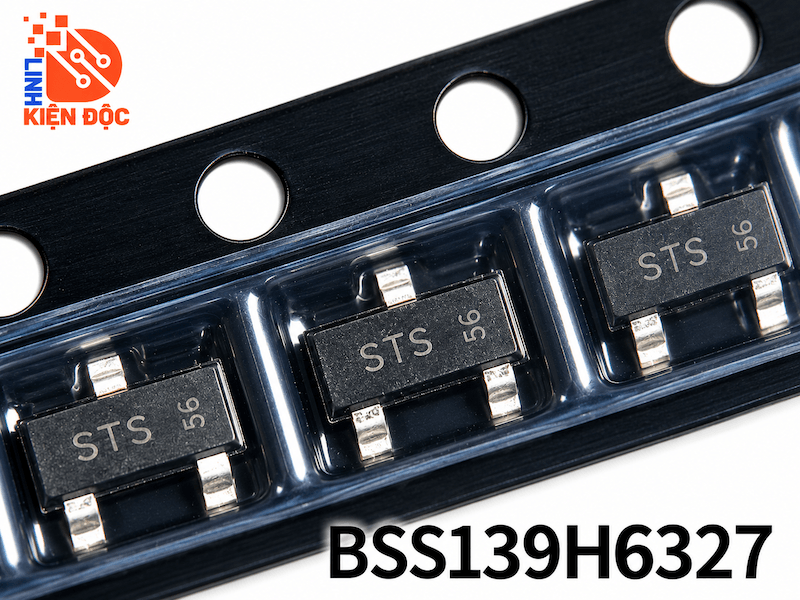

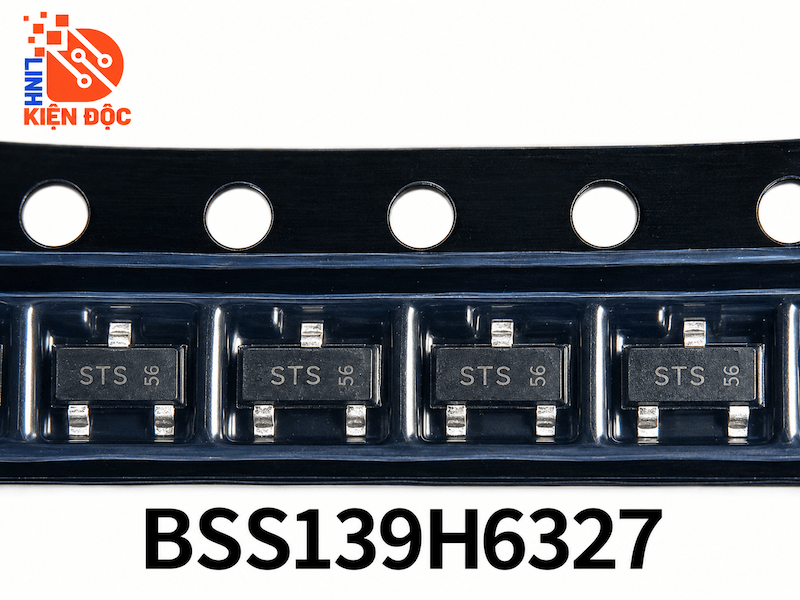

BSS139H6327 sử dụng kiểu đóng gói SOT23 3 chân, thuộc nhóm linh kiện SMD có kích thước nhỏ gọn. Ký hiệu trên bề mặt linh kiện có thể gặp là STs, giúp nhận dạng linh kiện trong quá trình kiểm tra và sửa chữa bo mạch.

Với khả năng chịu điện áp cao trong một package nhỏ, BSS139H6327 phù hợp cho các mạch đóng cắt tín hiệu, mạch nguồn, điều khiển điện áp cao dòng nhỏ và các tầng giao tiếp điện tử.

2. Đặc điểm của MOSFET BSS139H6327

BSS139H6327 có một số đặc điểm chính:

• MOSFET loại kênh N.
• Điện áp Drain–Source tối đa 250V.
• Dòng Drain tối đa khoảng 30mA.
• Điều khiển bằng điện áp tại chân Gate.
• Trở kháng đầu vào cao.
• Dòng điều khiển Gate rất nhỏ ở trạng thái DC.
• Phù hợp với ứng dụng điện áp cao, dòng thấp.
• Có khả năng sử dụng như công tắc điện tử.
• Package SOT23 nhỏ gọn.
• Có 3 chân Gate, Source và Drain.
• Kiểu lắp đặt bề mặt SMD.
• Tiết kiệm diện tích trên PCB.
• Phù hợp với mạch điều khiển và xử lý tín hiệu.

3. Cấu tạo của MOSFET kênh N BSS139H6327

BSS139H6327 là MOSFET kênh N gồm ba cực chính là Gate, Source và Drain.

Gate (G): Là cực điều khiển của MOSFET. Điện áp đặt giữa Gate và Source quyết định trạng thái dẫn hoặc ngắt của linh kiện.

Source (S): Là cực nguồn, đóng vai trò làm điểm tham chiếu cho điện áp điều khiển Gate–Source.

Drain (D): Là cực máng, dòng điện chính đi qua giữa Drain và Source khi MOSFET được kích dẫn.

Khác với transistor BJT cần dòng điện tại chân Base để điều khiển, MOSFET chủ yếu được điều khiển bằng điện áp Gate–Source VGS. Do Gate được cách điện với kênh dẫn nên trở kháng đầu vào của MOSFET rất cao.

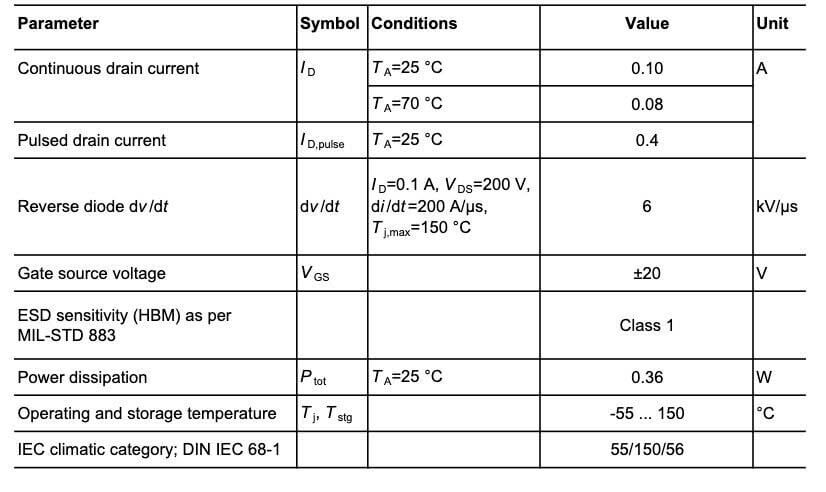

4. Thông số kỹ thuật MOSFET BSS139H6327

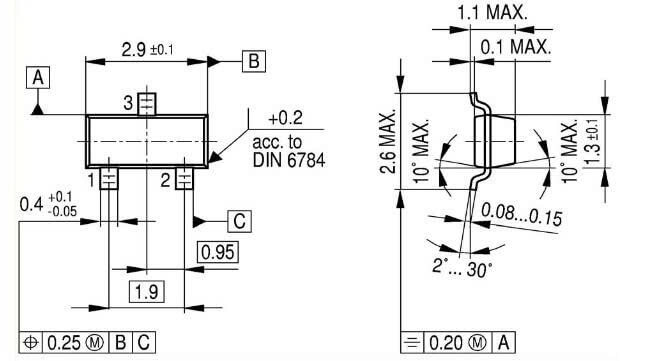

5. Kích thước MOSFET BSS139H6327 SOT23

6. Ứng dụng của MOSFET BSS139H6327

BSS139H6327 có thể được sử dụng trong nhiều mạch điện tử như:

• Mạch đóng cắt điện áp cao dòng nhỏ.
• Mạch điều khiển tín hiệu.
• Mạch chuyển mức điện áp.
• Mạch nguồn điện tử.
• Mạch điều khiển nguồn.
• Mạch bảo vệ.
• Mạch tạo và xử lý xung.
• Mạch điều khiển transistor hoặc MOSFET công suất lớn hơn.
• Mạch cảm biến.
• Mạch giao tiếp.
• Thiết bị đo lường.
• Bo mạch điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Mạch điều khiển tự động.
• Mạch xử lý tín hiệu điện áp cao.
• Các thiết bị cần MOSFET SMD nhỏ gọn có khả năng chịu điện áp cao.

DATASHEET
