MOSFET PMV65XPEAR SOT-23 20V – ký hiệu WM9

MOSFET PMV65XPEAR SOT-23 20V – ký hiệu WM9 là linh kiện transistor hiệu ứng trường MOSFET kênh P, được sử dụng trong các mạch điện tử cần đóng cắt nguồn, điều khiển tải và bảo vệ nguồn điện. Với thiết kế dạng SOT-23 nhỏ gọn và điện áp làm việc tối đa khoảng 20V, PMV65XPEAR phù hợp với nhiều thiết bị điện tử có không gian bo mạch hạn chế.

Giới thiệu MOSFET PMV65XPEAR SOT-23 20V – ký hiệu WM9

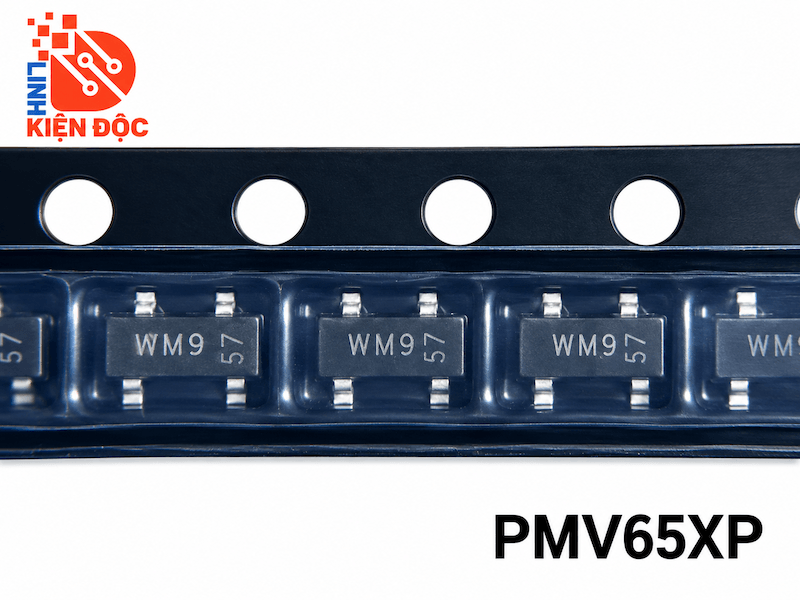

PMV65XPEAR là MOSFET công suất nhỏ dạng dán SOT-23, trên thân linh kiện thường có ký hiệu nhận dạng WM9. Linh kiện được thiết kế để thực hiện chức năng đóng/ngắt dòng điện bằng tín hiệu điều khiển tại chân Gate.

MOSFET dạng P-Channel có ưu điểm là có thể được sử dụng ở phía nguồn dương (High-Side Switching) trong nhiều mạch điện tử. Nhờ kích thước nhỏ, PMV65XPEAR thường xuất hiện trên các bo mạch điều khiển, mạch nguồn, thiết bị điện tử dân dụng và các mạch quản lý nguồn.

Chức năng MOSFET PMV65XPEAR SOT-23 20V – ký hiệu WM9

PMV65XPEAR thực hiện chức năng chính là đóng và ngắt dòng điện cho tải dựa trên điện áp điều khiển đưa vào chân Gate.

Khi điện áp Gate đạt điều kiện phù hợp, MOSFET chuyển sang trạng thái dẫn, cho phép dòng điện chạy qua hai cực Drain và Source. Khi tín hiệu điều khiển thay đổi, MOSFET chuyển sang trạng thái ngắt, hạn chế dòng điện đi qua tải.

Các chức năng thường gặp của PMV65XPEAR gồm:

• Đóng/ngắt nguồn điện tử.
• Điều khiển tải DC.
• Chuyển mạch nguồn.
• Điều khiển nguồn phía dương.
• Bảo vệ và quản lý đường nguồn.
• Thay thế MOSFET SOT-23 có thông số tương đương trong quá trình sửa chữa.

Ứng dụng MOSFET PMV65XPEAR SOT-23 20V – ký hiệu WM9

Nhờ dạng SOT-23 nhỏ gọn, PMV65XPEAR phù hợp với các mạch điện tử có yêu cầu tiết kiệm diện tích PCB.

Một số ứng dụng phổ biến:

• Mạch nguồn DC-DC.
• Mạch quản lý và phân phối nguồn.
• Mạch đóng cắt nguồn cho thiết bị điện tử.
• Mạch điều khiển tải công suất nhỏ.
• Thiết bị điện tử dân dụng.
• Bo mạch điều khiển.
• Mạch bảo vệ nguồn và pin.
• Thiết bị sử dụng nguồn điện áp thấp.
• Các bo mạch cần MOSFET P-Channel dạng SOT-23.

Trong sửa chữa điện tử, PMV65XPEAR có thể được sử dụng để thay thế linh kiện bị chập, rò hoặc hỏng khi đối chiếu đầy đủ điện áp, dòng điện, RDS(on), loại kênh và sơ đồ chân trước khi thay thế.

Sơ đồ chân PMV65XPEAR

Thông số kỹ thuật MOSFET PMV65XPEAR SOT-23 20V – ký hiệu WM9

Lưu ý khi thay thế MOSFET PMV65XPEAR

Không nên chỉ dựa vào ký hiệu WM9 trên thân linh kiện để xác định linh kiện thay thế. Ký hiệu SMD có thể được sử dụng cho nhiều linh kiện khác nhau tùy nhà sản xuất.

Khi thay PMV65XPEAR, cần kiểm tra chính xác:

• Loại MOSFET P-Channel.
• Điện áp VDS.
• Dòng Drain phù hợp với tải.
• Điện trở dẫn RDS(on).
• Điện áp điều khiển Gate.
• Kiểu chân và thứ tự chân.
• Kích thước package SOT-23.

Việc lựa chọn linh kiện thay thế đúng thông số giúp mạch hoạt động ổn định và hạn chế tình trạng MOSFET bị nóng, chập hoặc hư hỏng trở lại.

Datasheet PMV65XPEAR:
