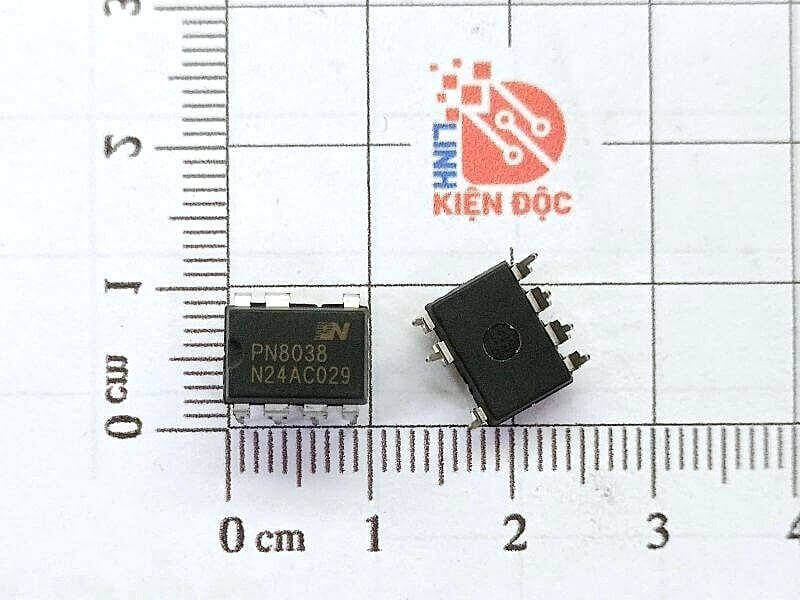

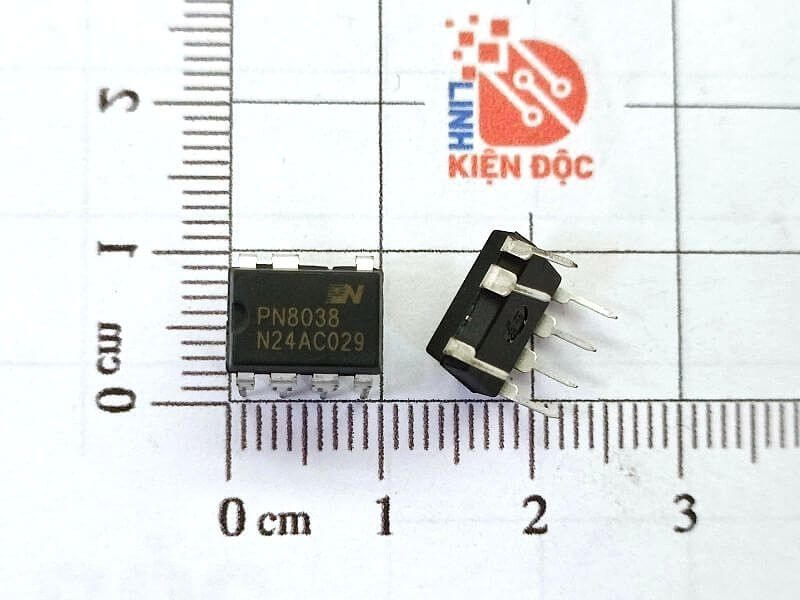

PN8038 IC nguồn chuyển mạch AC-DC DIP-7

Giới thiệu chung

PN8038 là IC điều khiển nguồn chuyển mạch không cách ly (Non-isolated Buck/AC-DC Converter). IC tích hợp bộ điều khiển PFM và MOSFET công suất cao 650V trong cùng một chip, chuyên dùng cho các mạch nguồn công suất nhỏ, nguồn phụ trong thiết bị điện tử dân dụng. PN8038 giúp giảm linh kiện ngoại vi, tối ưu chi phí và nâng cao hiệu suất chuyển đổi điện năng.

Đặc điểm nổi bật

• Tích hợp MOSFET công suất cao 650V bên trong

• Điều khiển theo chế độ PFM giúp tăng hiệu suất ở tải nhẹ

• Có mạch khởi động cao áp nội, hoạt động trực tiếp từ điện lưới AC

• Tổn hao thấp, tiêu thụ điện năng chờ nhỏ

• Tích hợp nhiều chức năng bảo vệ:

  • Bảo vệ quá tải (OLP)

  • Bảo vệ quá nhiệt (OTP)

  • Bảo vệ điện áp thấp (UVLO)

  • Giới hạn dòng từng chu kỳ

• Đóng gói DIP-7 dễ lắp ráp và sửa chữa

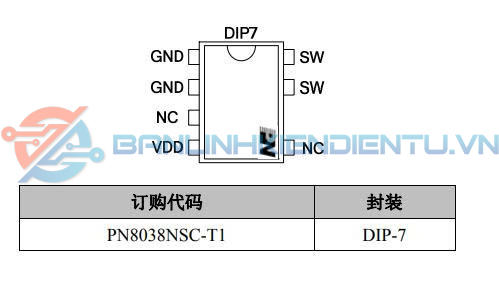

Cấu tạo và sơ đồ chân

PN8038 thường có dạng đóng gói DIP-7 với các chân cơ bản:

• GND: Mass nguồn

• VDD: Nguồn nuôi IC

• SW: Chân công suất nối ra cuộn cảm/biến áp

• NC: Chân không sử dụng

Bên trong IC gồm:

• Khối khởi động cao áp

• Bộ dao động và điều khiển PFM

• MOSFET công suất 650V

• Mạch bảo vệ và giới hạn dòng

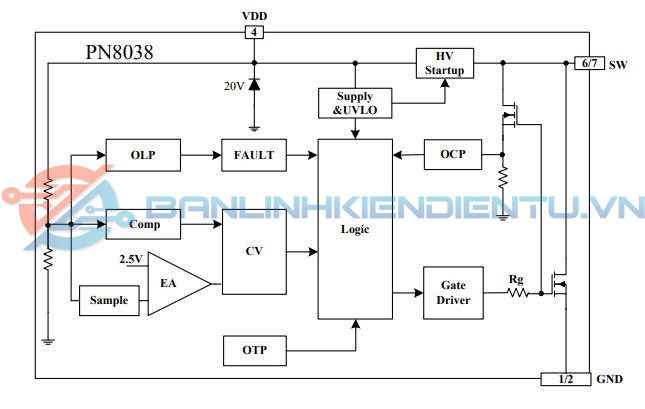

Sơ đồ khối chức năng

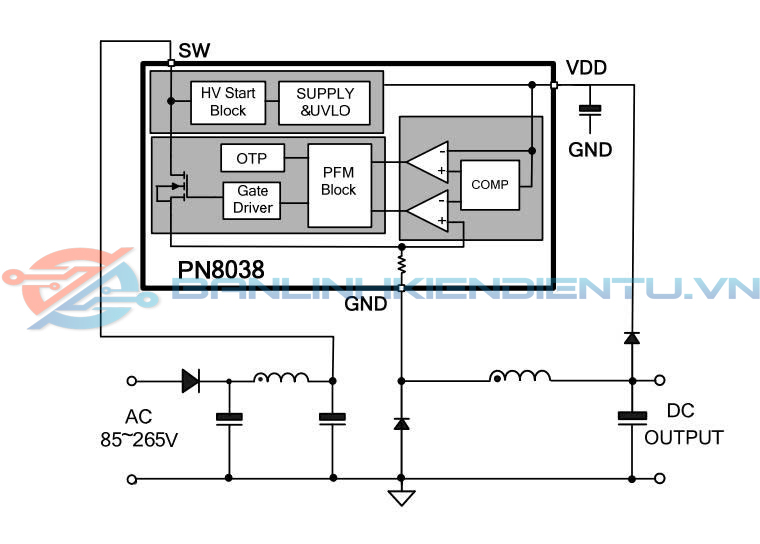

Ứng dụng điển hình

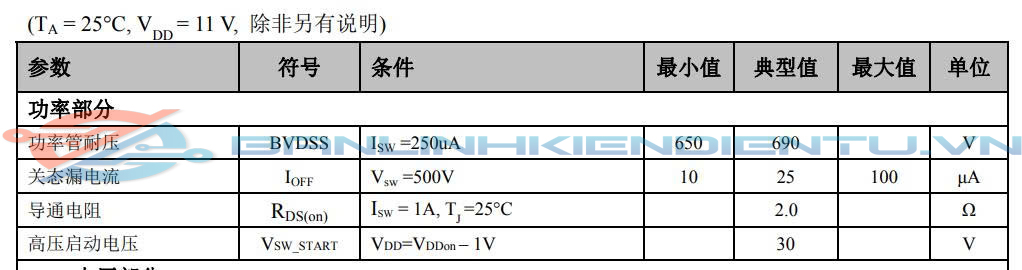

Thông số kỹ thuật chính

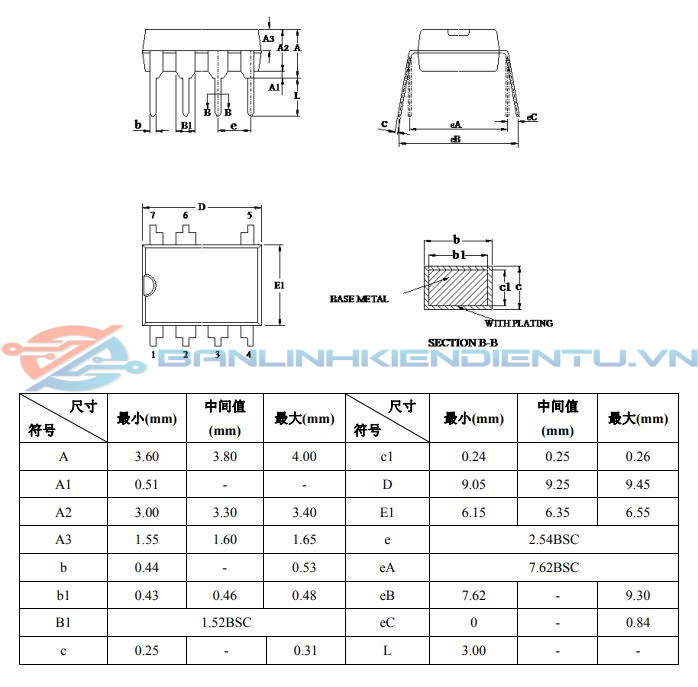

Kích thước

Ứng dụng

• Nguồn phụ không cách ly trong thiết bị gia dụng

• Bộ nguồn AC-DC công suất nhỏ

• Nguồn cấp cho mạch điều khiển

• Đèn LED, thiết bị IoT

• Thiết bị điện tử tiêu thụ công suất thấp

Xem thêm các mã IC khác tại đây

Datasheet
