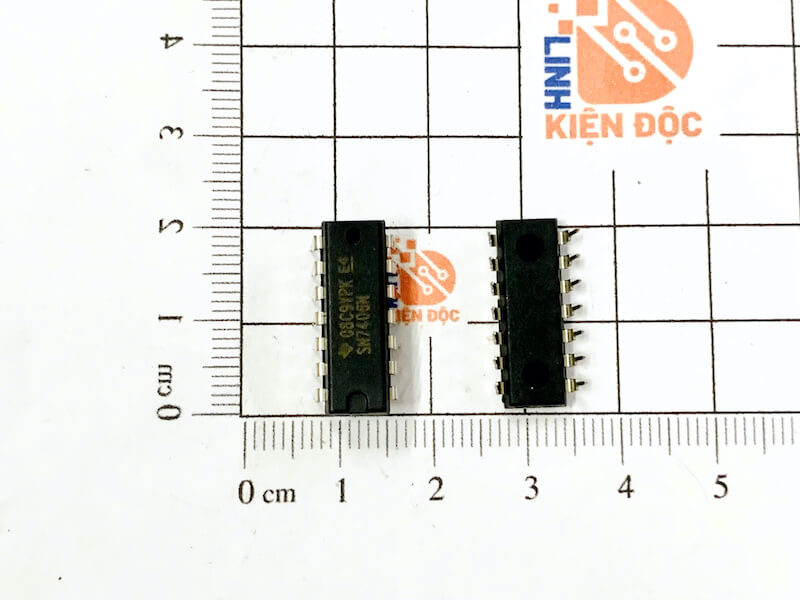

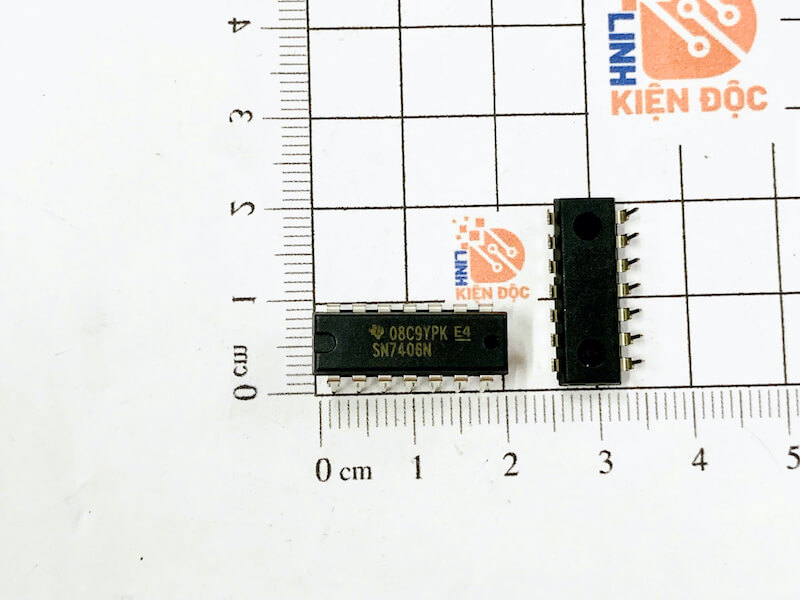

SN7406N IC số DIP-14

SN7406N IC số DIP-14 là linh kiện logic thuộc dòng IC 74xx, được thiết kế với 6 cổng đảo (Hex Inverter) có ngõ ra dạng Open-Collector. IC thường được sử dụng trong các mạch điện tử số, mạch điều khiển, giao tiếp tín hiệu và các ứng dụng cần chuyển đổi hoặc đảo mức logic.

Với thiết kế dạng DIP-14, SN7406N dễ dàng cắm trên breadboard, bo mạch thử nghiệm hoặc lắp đặt trên PCB thông qua đế IC. Đây là linh kiện phù hợp cho cả thiết kế mạch điện tử, sửa chữa thiết bị và các dự án học tập.

SN7406N là gì?

SN7406N là IC logic gồm 6 bộ đảo tín hiệu độc lập trong cùng một chip. Mỗi cổng có nhiệm vụ đảo trạng thái logic ở đầu vào sang đầu ra.

Điểm đặc trưng của SN7406N là ngõ ra Open-Collector. Khác với các IC logic có ngõ ra thông thường, ngõ ra Open-Collector cần sử dụng thêm điện trở kéo lên (pull-up resistor) trong nhiều ứng dụng để tạo mức logic HIGH.

Nhờ đặc tính này, SN7406N có thể được sử dụng trong các mạch giao tiếp tín hiệu và điều khiển tải logic phù hợp.

Thông số kỹ thuật SN7406N IC số DIP-14

Lưu ý: Thông số điện áp, dòng điện đầu ra và điều kiện hoạt động cụ thể cần được kiểm tra theo datasheet của đúng nhà sản xuất và phiên bản SN7406N đang sử dụng.

Sơ đồ chân SN7406N DIP-14

SN7406N có tổng cộng 14 chân, bao gồm 6 cặp đầu vào/đầu ra tương ứng với 6 cổng đảo và các chân nguồn.

Cấu trúc logic của mỗi cổng có thể hiểu đơn giản:

Input LOW → Output HIGH

Input HIGH → Output LOW

Tuy nhiên, do đầu ra là Open-Collector, mức HIGH ở đầu ra cần được tạo thông qua điện trở kéo lên hoặc mạch tải phù hợp.

Khi thiết kế mạch, cần xác định chính xác chân VCC và GND, đồng thời kiểm tra sơ đồ chân từ datasheet trước khi cấp nguồn.

Nguyên lý hoạt động của SN7406N

SN7406N hoạt động dựa trên nguyên lý của cổng logic NOT (Inverter).

Ví dụ, khi tín hiệu tại đầu vào ở mức logic 1, mạch đảo sẽ đưa đầu ra về trạng thái thấp. Ngược lại, khi đầu vào ở mức logic 0, transistor ngõ ra được ngắt và đầu ra có thể được kéo lên mức cao thông qua điện trở pull-up.

Bảng logic cơ bản:

*Đối với ngõ ra Open-Collector, mức HIGH phụ thuộc vào mạch kéo lên bên ngoài.

Ưu điểm của IC SN7406N

6 cổng đảo trong một IC

Thay vì sử dụng nhiều linh kiện riêng biệt, SN7406N tích hợp 6 cổng inverter trong một chip DIP-14, giúp tiết kiệm không gian và đơn giản hóa thiết kế mạch.

Ngõ ra Open-Collector

Đây là đặc điểm quan trọng của SN7406N. Ngõ ra Open-Collector cho phép IC được sử dụng trong một số cấu hình giao tiếp và điều khiển mà ngõ ra logic thông thường khó đáp ứng.

Dễ sử dụng

Với dạng DIP-14, SN7406N có thể dễ dàng sử dụng trên breadboard, mạch thử nghiệm hoặc PCB. Người dùng cũng có thể sử dụng socket DIP-14 để thuận tiện tháo lắp và thay thế IC.

Phù hợp nhiều ứng dụng logic

SN7406N có thể được sử dụng trong nhiều mạch điện tử số, từ mạch đảo tín hiệu đơn giản đến các mạch điều khiển và giao tiếp logic.

Ứng dụng của SN7406N IC số DIP-14

SN7406N được sử dụng trong nhiều ứng dụng điện tử như:

• Mạch đảo tín hiệu logic.

• Mạch điều khiển số.

• Mạch giao tiếp tín hiệu.

• Mạch tạo và xử lý tín hiệu số.

• Mạch chuyển mức logic phù hợp.

• Điều khiển các tải logic nhỏ.

• Mạch LED báo trạng thái.

• Mạch điện tử sử dụng họ logic TTL.

• Các dự án học tập và thực hành điện tử.

• Mạch sửa chữa, thay thế IC logic tương đương.

Đặc biệt, cấu trúc Open-Collector giúp SN7406N phù hợp với những thiết kế cần đầu ra có khả năng kéo xuống (sink) và sử dụng điện trở kéo lên bên ngoài.

Hướng dẫn sử dụng SN7406N

Khi sử dụng SN7406N DIP-14, cần chú ý một số vấn đề sau:

1. Cấp nguồn đúng

Dòng 7406N thuộc họ logic TTL nên cần sử dụng nguồn phù hợp với thông số của nhà sản xuất. Không nên cấp điện áp vượt quá giới hạn cho phép.

2. Chú ý ngõ ra Open-Collector

Không nên xem ngõ ra SN7406N giống như ngõ ra logic push-pull thông thường. Trong nhiều mạch, cần bố trí điện trở pull-up để đưa tín hiệu đầu ra lên mức HIGH.

3. Không để đầu vào hoạt động tùy ý

Các đầu vào logic không sử dụng nên được xử lý theo khuyến cáo của nhà sản xuất để tránh trạng thái không xác định hoặc nhiễu.

4. Kiểm tra chiều IC

DIP-14 có thể được lắp ngược nếu không chú ý đến dấu nhận diện chân số 1. Vì vậy, cần kiểm tra vị trí chân 1 và sơ đồ chân trước khi cắm IC vào mạch.

SN7406N khác gì so với IC đảo thông thường?

Điểm đáng chú ý nhất của SN7406N là ngõ ra Open-Collector.

Với IC inverter thông thường, đầu ra có thể chủ động kéo lên HIGH và kéo xuống LOW. Trong khi đó, Open-Collector chủ yếu chủ động kéo đầu ra xuống LOW; để tạo HIGH cần sử dụng điện trở kéo lên.

Điều này mang lại sự linh hoạt trong một số thiết kế mạch giao tiếp và điều khiển, nhưng cũng yêu cầu người thiết kế hiểu rõ đặc tính của ngõ ra trước khi kết nối với tải.

Lưu ý khi mua SN7406N DIP-14

Khi mua SN7406N IC số DIP-14, người dùng nên kiểm tra:

• Đúng mã linh kiện SN7406N.

• Đúng kiểu đóng gói DIP-14.

• Nhà sản xuất và nguồn gốc linh kiện.

• Thông số điện áp hoạt động.

• Thông số dòng ngõ ra.

• Tình trạng chân IC và bề mặt linh kiện.

• Datasheet đi kèm hoặc thông số kỹ thuật từ nhà cung cấp.

Đối với các mạch yêu cầu độ ổn định cao, nên sử dụng linh kiện chính hãng hoặc linh kiện có nguồn gốc rõ ràng.

Mua SN7406N IC số DIP-14 ở đâu?

Nếu bạn đang tìm mua SN7406N IC số DIP-14, nên lựa chọn nhà cung cấp linh kiện điện tử uy tín, có thông tin sản phẩm rõ ràng và hỗ trợ kỹ thuật khi cần.

Trước khi đặt hàng, hãy xác nhận mã SN7406N, dạng DIP-14 và thông số điện áp hoạt động để tránh nhầm với các IC logic có chức năng hoặc kiểu đóng gói tương tự.

Xem thêm: Các sản phẩm IC khác
