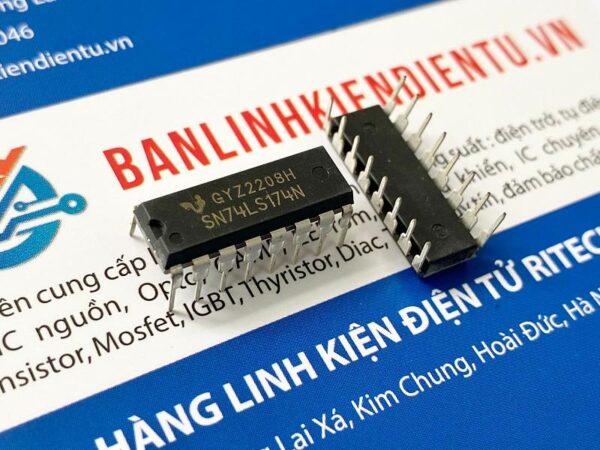

SN74LS174N, 74LS174 IC số TLL hãng Texas DIP-16

Giới thiệu về SN74LS174N

SN74LS174N là một IC flip-flop D loại Octal với chức năng xóa (clear) và cài đặt (preset), thuộc dòng LS (Low Power Schottky) của Texas Instruments. Nó được thiết kế để sử dụng trong các ứng dụng kỹ thuật số tốc độ cao và tiết kiệm năng lượng, nơi cần lưu trữ và xử lý dữ liệu nhị phân một cách đáng tin cậy.

Đặc điểm nổi bật

• Octal Flip-Flop: 8 flip-flop D độc lập, mỗi cái có khả năng lưu trữ một bit dữ liệu.
• Xóa và Cài đặt: Tính năng xóa và cài đặt đầu vào chủ động thấp, giúp dễ dàng khởi tạo các flip-flop.
• Tiết kiệm năng lượng: Sử dụng công nghệ Schottky logic tiết kiệm năng lượng, giảm mức tiêu thụ điện năng.
• Đầu vào kích hoạt cạnh: Các flip-flop được kích hoạt ở cạnh lên của tín hiệu đồng hồ (clock).
• Đầu vào bất đồng bộ: Các tín hiệu xóa và cài đặt hoạt động bất đồng bộ, có thể được áp dụng mà không cần tín hiệu đồng hồ.
• Tương thích với TTL: Hoàn toàn tương thích với các mức logic TTL.

Thông số kỹ thuật SN74LS174N

Ứng dụng

• Lưu trữ dữ liệu: Dùng để lưu trữ các bit dữ liệu trong các hệ thống kỹ thuật số như bộ đếm, thanh ghi và bộ nhớ.
• Đồng bộ hóa dữ liệu: Hữu ích trong các ứng dụng cần đồng bộ hóa dữ liệu giữa các phần khác nhau của hệ thống.
• Mạch điều khiển thời gian: Có thể sử dụng trong các hệ thống yêu cầu điều khiển thời gian chính xác hoặc các mạch trễ.
• Hệ thống điều khiển: Có thể sử dụng trong mạch điều khiển logic, đặc biệt là trong việc tạo ra các máy trạng thái (state machines) hoặc các hệ thống điều khiển tuần tự.

Sơ đồ chân SN74LS174N

Sơ đồ tương đương SN74LS174N

Kích thước SN74LS174N

Xem thêm: Nhiều IC số khác tại đây

Datasheet SN74LS174N
