SSH7N80A Mosfet Kênh-N 800V/7A TO-3P

Giới thiệu về SSH7N80A

SSH7N80A là một loại MOSFET công suất N-channel do Fairchild Semiconductor (nay là một phần của ON Semiconductor) sản xuất. MOSFET này được thiết kế để hoạt động trong các ứng dụng yêu cầu điện áp rất cao và dòng điện vừa phải, như trong các bộ nguồn chuyển đổi, hệ thống điều khiển động cơ, và các mạch chuyển mạch điện áp cao. SSH7N80A là thiết bị mạnh mẽ, lý tưởng cho các ứng dụng yêu cầu điện áp rất cao và dòng điện trung bình, chẳng hạn như trong các bộ nguồn chuyển đổi, điều khiển động cơ và các thiết bị điện tử tiêu dùng. Với khả năng chịu điện áp cao và công suất tiêu tán lớn, nó là sự lựa chọn tốt cho các ứng dụng điện áp cao và công suất lớn.

Đặc trưng kỹ thuật

• Điện áp cực thoát – cực nguồn rất cao (Vds): Với khả năng chịu điện áp lên đến 800V, SSH7N80A thích hợp cho các ứng dụng điện áp cao như các bộ nguồn xung (SMPS) và các mạch chuyển đổi công suất lớn.
• Dòng điện dẫn vừa phải: Dòng dẫn liên tục 7A, làm cho MOSFET này phù hợp cho các ứng dụng yêu cầu dòng điện không quá lớn nhưng cần điện áp cao.
• Điện trở kênh dẫn: Rds(on) là 1.2 Ohm, phù hợp với các ứng dụng yêu cầu công suất cao và tản nhiệt tốt.
• Khả năng chịu điện áp cao: Với Vds tối đa 800V, SSH7N80A có thể hoạt động trong các mạch điện áp rất cao mà vẫn đảm bảo an toàn và độ tin cậy.
• Hiệu suất chuyển mạch tốt: Được thiết kế để hoạt động hiệu quả trong các mạch chuyển mạch tần số cao.
• Tản nhiệt tốt: Công suất tiêu tán lớn giúp MOSFET này duy trì hiệu suất trong các điều kiện tải nặng mà không gây quá nhiệt.

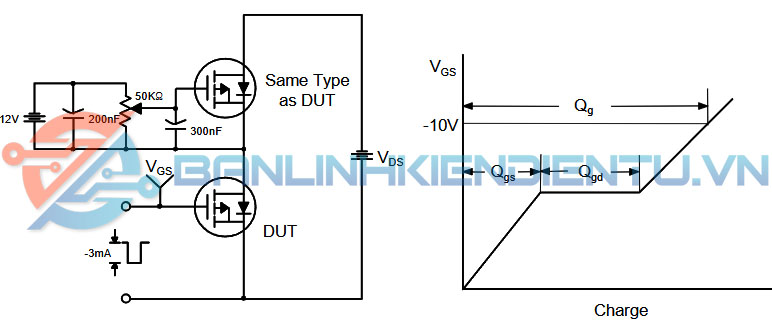

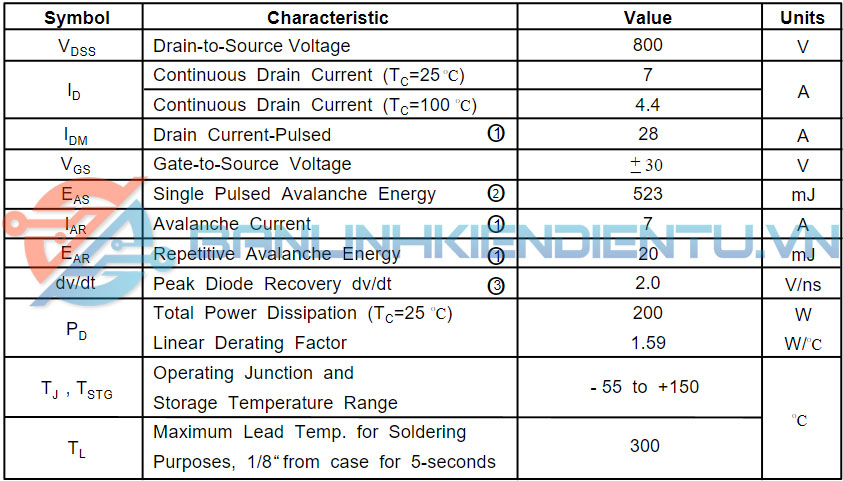

Thông số kỹ thuật

• Loại MOSFET: N-Channel
• Điện áp cực thoát – cực nguồn (Vds): 800V
• Dòng dẫn liên tục (Id): 7A tại nhiệt độ 25°C
• Điện áp ngưỡng cổng (Vgs(th)): 3V đến 5V
• Điện trở kênh dẫn (Rds(on)): 1.2 Ohm khi Vgs = 10V
• Công suất tiêu tán (Pd): 200W tại nhiệt độ môi trường 25°C
• Điện dung ngõ vào (Ciss): 1900 pF

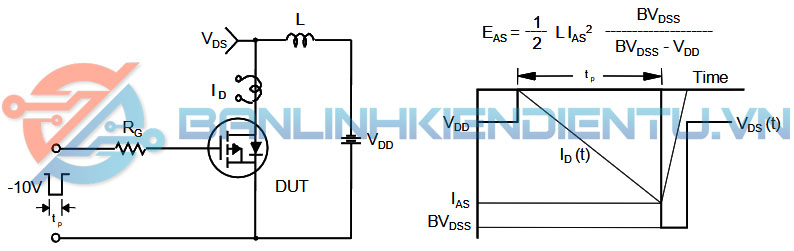

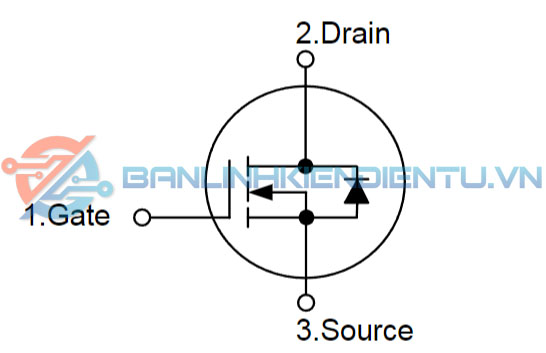

Sơ đồ cấu tạo

Ứng dụng

• Nguồn cung cấp chuyển mạch (SMPS): Sử dụng trong các bộ nguồn xung công suất lớn, nơi yêu cầu hiệu suất cao và khả năng chịu điện áp lớn.
• Hệ thống điều khiển động cơ: Thích hợp cho các hệ thống điều khiển động cơ có điện áp cao trong công nghiệp và thương mại.
• Mạch chỉnh lưu: Sử dụng trong các ứng dụng chỉnh lưu điện áp cao, giúp cải thiện hiệu suất chuyển đổi năng lượng.
• Thiết bị điện tử tiêu dùng: Được sử dụng trong các thiết bị điện tử tiêu dùng như TV, bộ nguồn, và thiết bị gia dụng, nơi yêu cầu MOSFET với khả năng chuyển mạch nhanh và điện áp cao.

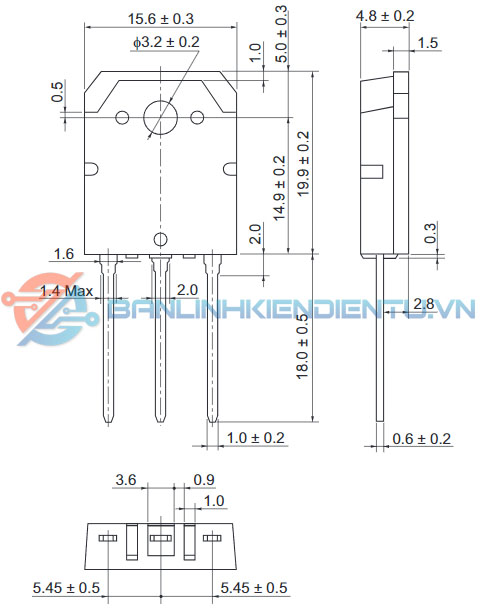

Kích thước SSH7N80A
