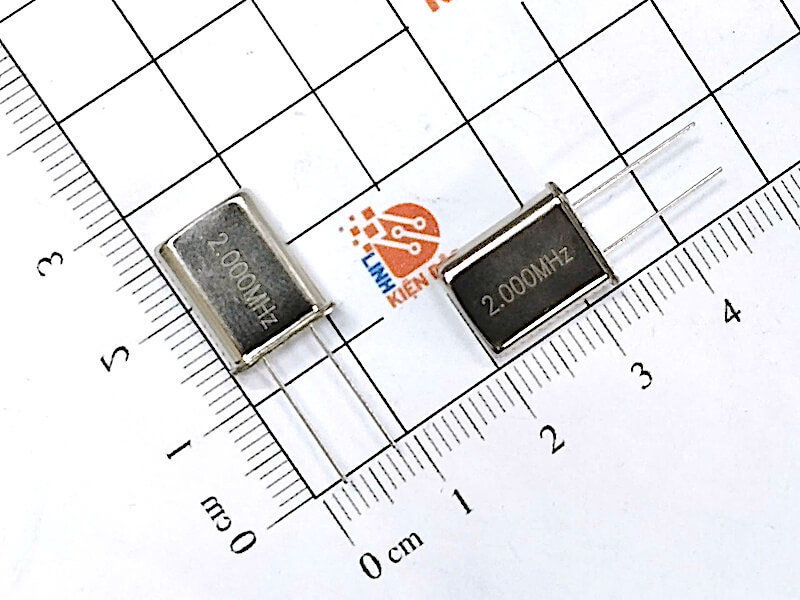

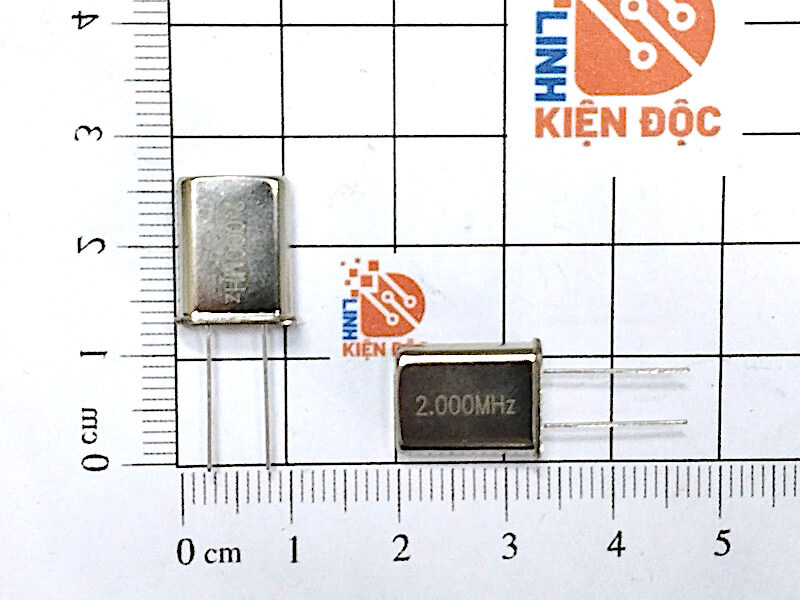

Thạch anh tinh thể 2MHz HC-49U – Linh kiện tạo xung clock ổn định cho mạch điện tử

Thạch anh tinh thể 2MHz HC-49U là linh kiện cộng hưởng thạch anh có tần số danh định 2.000MHz, được sử dụng để tạo hoặc ổn định tần số dao động trong các mạch điện tử. Với kiểu vỏ kim loại HC-49U, dạng chân cắm xuyên lỗ và độ ổn định tần số cao, linh kiện phù hợp cho vi điều khiển, mạch tạo xung, bộ đếm, mạch định thời, thiết bị đo lường, truyền thông và các hệ thống điều khiển số.

Các dòng HC-49U thương mại hỗ trợ dải tần rộng và tại vùng 2MHz thường hoạt động ở chế độ cộng hưởng cơ bản – Fundamental Mode. Thông số dung tải, sai số tần số và ESR có thể thay đổi theo từng nhà sản xuất.

Thông số kỹ thuật thạch anh 2MHz HC-49U

Ví dụ, dòng HC-49U của Bomar công bố ESR tối đa 300Ω ở 2–3MHz, chế độ Fundamental, dung tải 10–100pF tùy cấu hình và mức drive tối đa 1mW. Một dòng HC-49U khác của Fuji Crystal có ESR tối đa 300Ω trong vùng 1.8–2.4MHz, dung tải 10/18/20pF hoặc theo yêu cầu.

Do HC-49U chỉ mô tả kiểu vỏ chứ không xác định toàn bộ thông số điện, các giá trị CL, tolerance, stability và ESR chính xác cần căn cứ vào mã đầy đủ hoặc datasheet của nhà sản xuất.

Kích thước Thạch anh HC-49U

Công dụng của thạch anh 2MHz HC-49U

Công dụng chính của thạch anh 2MHz là cung cấp một phần tử cộng hưởng có tần số chính xác để mạch dao động tạo ra tín hiệu clock ổn định.

Trong vi điều khiển hoặc mạch số, tín hiệu clock đóng vai trò giống như nhịp thời gian để CPU và các khối logic thực hiện lệnh, đếm thời gian, truyền dữ liệu và đồng bộ hoạt động.

So với các mạch dao động RC đơn giản, tinh thể thạch anh có độ ổn định tần số cao hơn đáng kể, vì vậy được sử dụng khi mạch yêu cầu tần số tương đối chính xác.

Chức năng chính của thạch anh tinh thể 2MHz

Tạo tần số chuẩn 2MHz

Chức năng quan trọng nhất của linh kiện là cung cấp cộng hưởng tại tần số danh định 2MHz, tương đương khoảng:

2MHz = 2.000.000Hz

Chu kỳ tương ứng của tín hiệu 2MHz là:

T = 1/f = 1/2.000.000 ≈ 0,5µs

Như vậy một chu kỳ tương ứng khoảng 0,5 micro giây.

Tuy nhiên, bản thân tinh thể thạch anh không phải một oscillator hoàn chỉnh tự xuất ra xung vuông 2MHz khi chỉ cấp điện vào hai chân. Nó là phần tử cộng hưởng và cần kết hợp với mạch khuếch đại/dao động thích hợp, thường đã được tích hợp bên trong vi điều khiển hoặc IC.

Ổn định xung clock cho vi điều khiển

Một ứng dụng phổ biến của thạch anh HC-49U là tạo clock cho MCU, CPU và các IC số.

Cấu hình thường gặp có dạng:

XTAL1 — Thạch anh 2MHz — XTAL2

và hai tụ tải được mắc từ hai đầu thạch anh xuống mass tùy theo yêu cầu của mạch dao động.

Khi mạch hoạt động, tinh thể giúp xác lập tần số dao động gần với giá trị thiết kế 2MHz. Tín hiệu này sau đó được sử dụng làm clock cho các khối bên trong vi điều khiển.

Tạo chuẩn thời gian cho bộ đếm và Timer

Trong các mạch bộ đếm hoặc định thời, độ chính xác của clock ảnh hưởng trực tiếp đến độ chính xác của phép đo thời gian.

Thạch anh 2MHz có thể cung cấp chuẩn tần số cho các mạch timer, counter, bộ chia tần, mạch tạo xung và thiết bị đo tần số.

Ví dụ, tín hiệu 2MHz có thể được đưa qua các tầng chia tần để tạo ra các tần số thấp hơn phục vụ chức năng định thời hoặc đồng bộ.

Hỗ trợ đồng bộ dữ liệu và truyền thông

Nhiều hệ thống truyền dữ liệu cần clock đủ ổn định để duy trì tốc độ và thời điểm lấy mẫu phù hợp.

Thạch anh HC-49U được sử dụng trong các ứng dụng như data communication, hệ thống vi xử lý, điện tử tiêu dùng và thiết bị điều khiển. Các nhà sản xuất HC-49U cũng liệt kê ứng dụng cho vi điều khiển, FPGA, thiết bị đo và truyền thông dữ liệu.

Nguyên lý hoạt động của thạch anh 2MHz

Tinh thể thạch anh hoạt động dựa trên hiệu ứng áp điện – Piezoelectric Effect.

Khi đặt điện trường lên tinh thể, vật liệu thạch anh xuất hiện biến dạng cơ học rất nhỏ. Ngược lại, khi tinh thể bị biến dạng cơ học, nó tạo ra điện tích trên các bề mặt tương ứng.

Khi được đưa vào một mạch dao động phù hợp, tinh thể cộng hưởng mạnh tại một vùng tần số rất hẹp. Đối với sản phẩm này, tần số danh định là 2MHz.

Đặc tính cộng hưởng sắc của thạch anh là lý do nó có thể giúp mạch tạo ra tần số ổn định hơn so với nhiều phương pháp tạo dao động RC thông thường.

HC-49U là gì?

HC-49U là tên của một kiểu vỏ tinh thể thạch anh truyền thống. Loại này thường có vỏ kim loại và hai chân cắm, phù hợp với phương pháp lắp xuyên lỗ trên PCB.

Các datasheet HC-49U cho thấy kiểu vỏ này được sản xuất với nhiều tần số khác nhau, chứ HC-49U không đồng nghĩa với riêng tần số 2MHz. Ví dụ, một dòng HC-49U có dải 1–150MHz, kích thước thân khoảng 10,7 × 4,5 × 13,2mm.

Vì vậy:

2MHz = tần số của tinh thể.

HC-49U = kiểu vỏ/package của tinh thể.

Hai thông tin này cần được xem xét riêng khi lựa chọn linh kiện thay thế.

Thạch anh 2MHz có phân cực âm dương không?

Không.

Thạch anh tinh thể loại hai chân là linh kiện không phân cực, do đó không có chân dương (+) và chân âm (-) như tụ hóa hoặc diode.

Hai chân thạch anh có thể được kết nối vào hai đầu của mạch dao động theo sơ đồ thiết kế mà không cần xác định cực tính.

Tuy nhiên, việc bố trí đường mạch PCB vẫn rất quan trọng. Khi thiết kế mạch clock, nên đặt thạch anh và các tụ tải gần chân oscillator của IC để hạn chế nhiễu và điện dung ký sinh.

Dung tải CL của thạch anh là gì?

Load Capacitance – CL là một thông số quan trọng nhưng thường bị bỏ qua khi thay thế thạch anh.

Các dòng HC-49U có thể được sản xuất với nhiều giá trị CL khác nhau. Chẳng hạn, Fuji Crystal cung cấp các lựa chọn 10pF, 18pF, 20pF hoặc theo yêu cầu, trong khi các dòng khác có phạm vi rộng hơn.

Trong mạch Pierce oscillator phổ biến, hai tụ ngoài C1 và C2 cùng điện dung ký sinh của PCB tạo nên dung tải mà tinh thể nhìn thấy, có thể ước tính:

CL ≈ (C1 × C2)/(C1 + C2) + Cstray

Nếu C1 = C2, công thức gần đúng trở thành:

CL ≈ C/2 + Cstray

Do đó, không nên mặc định cứ thạch anh 2MHz là sử dụng hai tụ 22pF. Giá trị tụ thích hợp phụ thuộc vào CL của đúng tinh thể, điện dung ký sinh và yêu cầu của IC oscillator.

ESR của thạch anh 2MHz HC-49U

ESR là viết tắt của Equivalent Series Resistance – điện trở nối tiếp tương đương.

Ở các tinh thể tần số thấp như 2MHz, ESR thường cao hơn đáng kể so với tinh thể tần số cao. Một số dòng HC-49U công bố ESR tối đa khoảng 300Ω tại vùng 2–3MHz, trong khi một số dòng khác có thể lên tới 350Ω hoặc cao hơn tùy cấu trúc và thông số đặt hàng.

ESR ảnh hưởng đến khả năng khởi động và biên độ dao động. Vì vậy, khi thay thế thạch anh trong một mạch nhạy, không nên chỉ kiểm tra đúng tần số mà bỏ qua ESR.

Sai số ppm của thạch anh có ý nghĩa gì?

ppm – parts per million biểu thị mức sai lệch tần số theo phần triệu.

Ví dụ, giả sử một tinh thể 2MHz có tolerance ±30ppm, sai số tương ứng tại điều kiện quy định sẽ vào khoảng:

2.000.000 × 30 / 1.000.000 = 60Hz

Tức tần số có thể sai lệch khoảng ±60Hz do dung sai ban đầu ở điều kiện được nhà sản xuất quy định.

Các dòng HC-49U phổ biến có thể được cung cấp với tolerance từ khoảng ±10ppm đến ±50ppm, tùy phiên bản và nhà sản xuất.

Ứng dụng của thạch anh 2MHz HC-49U

Thạch anh 2MHz được sử dụng trong nhiều thiết bị cần nguồn clock hoặc tần số tham chiếu, chẳng hạn mạch vi điều khiển, mạch vi xử lý, bộ đếm, timer, thiết bị đo, mạch tạo xung, hệ thống điều khiển công nghiệp, thiết bị truyền thông, mạch chia tần và các thiết bị điện tử số.

HC-49U là kiểu vỏ truyền thống có độ bền cơ học tốt và thuận tiện cho việc cắm xuyên PCB. Các nhà sản xuất HC-49U liệt kê những ứng dụng như CPU, memory, data communication, thiết bị điện tử tiêu dùng, test & measurement, microcontroller và FPGA timing.

Ưu điểm của thạch anh tinh thể 2MHz HC-49U

Ưu điểm nổi bật của tinh thể thạch anh là độ ổn định tần số cao, phù hợp với các mạch yêu cầu clock chính xác hơn mạch dao động RC thông thường.

Vỏ HC-49U chắc chắn, dạng chân cắm thuận tiện cho lắp ráp, sửa chữa và thử nghiệm. Đây cũng là kiểu thạch anh phổ biến nên dễ tích hợp trong nhiều thiết kế điện tử truyền thống.

Ngoài ra, thạch anh là linh kiện thụ động có mức công suất kích thích rất nhỏ. Một số dòng HC-49U có drive level điển hình chỉ khoảng 50–100µW, dù giới hạn cụ thể phụ thuộc nhà sản xuất.

Thạch anh 2MHz khác bộ dao động 2MHz như thế nào?

Đây là hai linh kiện dễ bị nhầm lẫn.

Crystal 2MHz: thường có 2 chân và chỉ là phần tử cộng hưởng. Nó cần mạch oscillator bên ngoài hoặc mạch dao động tích hợp trong IC.

Crystal Oscillator 2MHz: là một module dao động hoàn chỉnh, thường cần nguồn cấp và có chân xuất tín hiệu clock.

Vì vậy, thạch anh HC-49U 2 chân không thể đơn giản cấp nguồn vào hai chân để lấy ra xung 2MHz.

Cách kiểm tra thạch anh 2MHz

Thạch anh khó kiểm tra chính xác chỉ bằng chế độ đo điện trở của đồng hồ vạn năng. Việc đo thông mạch thông thường không xác nhận được tinh thể có dao động đúng 2MHz hay không.

Cách thực tế hơn là lắp thạch anh vào mạch oscillator phù hợp, sau đó sử dụng oscilloscope hoặc frequency counter để kiểm tra tần số dao động.

Khi đo trực tiếp tại chân oscillator, đầu dò máy hiện sóng cũng tạo thêm điện dung vào mạch. Với những mạch nhạy, điện dung của probe có thể làm thay đổi hoặc thậm chí làm dừng dao động, vì vậy nên sử dụng đầu dò có tải thấp và phương pháp đo phù hợp.

Cách lựa chọn thạch anh thay thế 2MHz HC-49U

Khi thay thế, thông số đầu tiên cần đúng là tần số danh định 2.000MHz. Sau đó cần kiểm tra kiểu vỏ HC-49U, khoảng cách chân và kích thước để bảo đảm phù hợp PCB.

Với thiết bị yêu cầu độ chính xác hoặc khả năng khởi động dao động tốt, nên kiểm tra thêm Load Capacitance (CL), ESR, Frequency Tolerance, Frequency Stability, Drive Level và chế độ Fundamental/Overtone.

Ví dụ, một sản phẩm 2MHz cụ thể được DigiKey liệt kê có ±30ppm tolerance, ±50ppm stability, CL 18pF, Fundamental Mode và ESR 600Ω; trong khi các dòng HC-49U khác ở 2MHz có thể có ESR khoảng 300Ω. Điều này cho thấy hai tinh thể cùng ghi “2MHz HC-49U” chưa chắc giống hoàn toàn về đặc tính điện.

Lưu ý khi sử dụng thạch anh HC-49U

Khi thiết kế PCB, nên đặt thạch anh gần chân XTAL của IC và giữ đường mạch clock ngắn. Hạn chế chạy các đường tín hiệu chuyển mạch nhanh hoặc công suất cao sát khu vực oscillator để giảm nhiễu.

Không nên sử dụng tụ tải tùy ý nếu mạch yêu cầu độ chính xác cao. Cần dựa trên CL của tinh thể và hướng dẫn thiết kế oscillator của vi điều khiển hoặc IC đang sử dụng.

Ngoài ra, không nên thay thạch anh 2MHz bằng 4MHz, 8MHz hoặc tần số khác nếu chưa xác nhận mạch cho phép, bởi tần số clock có thể ảnh hưởng trực tiếp đến tốc độ xử lý, timer và giao tiếp của hệ thống.
