1. Giới thiệu chung về IC TPS54260DGQR

TPS54260DGQR là IC nguồn chuyển đổi DC-DC hạ áp (Step-Down/Buck Converter) của Texas Instruments, được thiết kế để chuyển đổi điện áp một chiều đầu vào cao thành điện áp một chiều đầu ra thấp hơn.

IC có mã nhận diện 54260, sử dụng kiểu đóng gói MSOP-10 có PowerPAD, phù hợp với các bo mạch nguồn yêu cầu kích thước nhỏ gọn và khả năng điều khiển điện áp hiệu quả.

TPS54260DGQR thuộc dòng IC nguồn chuyển mạch tích hợp MOSFET công suất, có khả năng cung cấp dòng điện đầu ra lên đến 2.5A và hoạt động với điện áp đầu vào rộng từ 3.5V đến 60V.

Nhờ tích hợp nhiều chức năng điều khiển và bảo vệ, IC được sử dụng trong các bộ nguồn công nghiệp, thiết bị điều khiển, hệ thống điện tử ô tô và các mạch chuyển đổi nguồn DC-DC.







2. Đặc điểm nổi bật của IC TPS54260DGQR

• Mã linh kiện: TPS54260DGQR.
• Ký hiệu trên thân: 54260.
• Nhà sản xuất: Texas Instruments.
• Loại linh kiện: IC nguồn hạ áp DC-DC.
• Nguyên lý hoạt động: Buck Converter.
• Điện áp đầu vào: 3.5V – 60V.
• Dòng điện đầu ra tối đa: 2.5A.
• Tích hợp MOSFET công suất bên trong.
• Điện áp đầu ra có thể điều chỉnh.
• Tần số chuyển mạch có thể lập trình.
• Có chức năng khởi động mềm.
• Có chức năng giới hạn dòng điện.
• Có khả năng bảo vệ quá nhiệt.
• Có chân Enable điều khiển bật/tắt.
• Hỗ trợ chế độ tiết kiệm năng lượng khi tải nhẹ.
• Kiểu đóng gói: MSOP-10 PowerPAD.
• Thiết kế nhỏ gọn, phù hợp với bo mạch SMD.

3. Cấu tạo của IC TPS54260DGQR

TPS54260DGQR được chế tạo theo công nghệ mạch tích hợp bán dẫn, bên trong bao gồm nhiều khối chức năng phục vụ quá trình chuyển đổi điện áp DC-DC.

Khối MOSFET công suất

IC tích hợp MOSFET công suất phía cao, có nhiệm vụ đóng cắt dòng điện từ nguồn đầu vào đến cuộn cảm của mạch Buck.

Việc tích hợp MOSFET giúp giảm số lượng linh kiện công suất bên ngoài và đơn giản hóa thiết kế mạch.

Khối điều khiển PWM

Khối điều khiển PWM tạo tín hiệu đóng cắt MOSFET nhằm điều chỉnh năng lượng truyền đến đầu ra.

Thông qua việc thay đổi chu kỳ đóng cắt, IC duy trì điện áp đầu ra theo mức được thiết lập.

Khối phản hồi điện áp

Khối phản hồi nhận tín hiệu từ chân VSENSE để so sánh điện áp đầu ra với điện áp tham chiếu bên trong.

Khi điện áp đầu ra thay đổi, bộ điều khiển sẽ điều chỉnh hoạt động chuyển mạch để ổn định nguồn.

Khối bảo vệ

TPS54260DGQR tích hợp các chức năng bảo vệ như:

• Giới hạn dòng điện.
• Bảo vệ quá nhiệt.
• Khóa hoạt động khi điện áp nguồn không đủ.
• Điều khiển khởi động mềm.

Vỏ MSOP-10 PowerPAD

IC sử dụng vỏ MSOP-10 có 10 chân kết nối và vùng tản nhiệt PowerPAD.

Thiết kế này giúp giảm diện tích lắp đặt và hỗ trợ truyền nhiệt từ IC xuống vùng đồng của bo mạch.

4. Thông số kỹ thuật IC TPS54260DGQR

Thông số	Giá trị
Mã sản phẩm	TPS54260DGQR
Ký hiệu	54260
Nhà sản xuất	Texas Instruments
Loại linh kiện	IC nguồn DC-DC
Chức năng	Hạ áp Step-Down
Cấu trúc	Buck Converter
Điện áp đầu vào	3.5V – 60V
Dòng điện đầu ra tối đa	2.5A
Điện áp đầu ra	Điều chỉnh bằng điện trở phản hồi
Điện áp tham chiếu phản hồi	Khoảng 0.8V
Tần số chuyển mạch	Khoảng 100kHz – 2.5MHz
MOSFET công suất	Tích hợp
Chế độ điều khiển	Current Mode
Chức năng Enable	Có
Khởi động mềm	Có
Bảo vệ quá dòng	Có
Bảo vệ quá nhiệt	Có
Chế độ tiết kiệm năng lượng	Có
Số chân	10
Kiểu đóng gói	MSOP-10 PowerPAD
Kiểu lắp đặt	SMD
Ứng dụng	Bộ nguồn DC-DC, thiết bị công nghiệp

Lưu ý: Dòng điện đầu ra 2.5A là mức định mức của IC. Dòng điện thực tế phụ thuộc vào điện áp đầu vào, điện áp đầu ra, tần số chuyển mạch, cuộn cảm và điều kiện tản nhiệt.

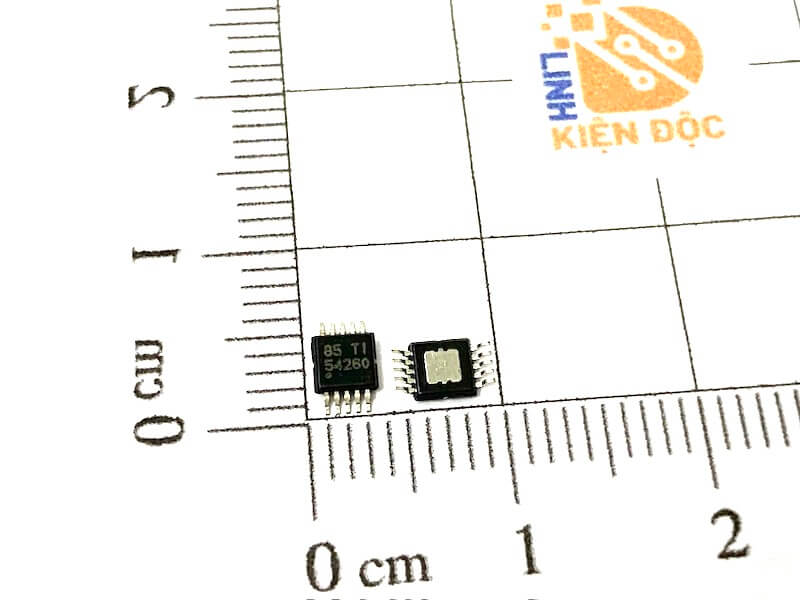

5. Kích thước và kiểu chân IC TPS54260DGQR

TPS54260DGQR sử dụng kiểu đóng gói MSOP-10 PowerPAD, thuộc nhóm IC dán bề mặt có kích thước nhỏ.

Kích thước tham khảo

Thông số	Giá trị
Kiểu đóng gói	MSOP-10 PowerPAD
Số chân	10
Số hàng chân	2
Số chân mỗi hàng	5
Chiều dài thân	Khoảng 3mm
Chiều rộng thân	Khoảng 3mm
Bước chân	0.5mm
Kiểu lắp đặt	SMD
Vùng tản nhiệt	PowerPAD

Kích thước thực tế cần đối chiếu bản vẽ cơ khí của nhà sản xuất.

Chức năng các chân

Ký hiệu	Chức năng
VIN	Đầu vào nguồn DC
EN	Điều khiển bật/tắt IC
SS/TR	Khởi động mềm và theo dõi điện áp
RT/CLK	Thiết lập hoặc đồng bộ tần số
PWRGD	Tín hiệu báo nguồn ổn định
VSENSE	Phản hồi điện áp đầu ra
COMP	Bù vòng điều khiển
GND	Mass
PH	Nút chuyển mạch
BOOT	Nguồn bootstrap cho MOSFET
PowerPAD	Vùng tản nhiệt dưới thân IC

Các ký hiệu trên mô tả chức năng kết nối của IC. Khi thiết kế hoặc thay thế, cần đối chiếu sơ đồ chân theo datasheet để xác định đúng số thứ tự từng chân.





6. Nguyên lý hoạt động của IC TPS54260DGQR

TPS54260DGQR hoạt động dựa trên nguyên lý chuyển đổi điện áp DC-DC hạ áp bằng phương pháp đóng cắt MOSFET.

Giai đoạn MOSFET dẫn

Khi MOSFET công suất bên trong IC được kích hoạt, dòng điện từ nguồn VIN đi qua MOSFET đến cuộn cảm.

Trong giai đoạn này, cuộn cảm tích trữ năng lượng dưới dạng từ trường và cung cấp năng lượng cho tải.

Giai đoạn MOSFET ngắt

Khi MOSFET ngắt, dòng điện trong cuộn cảm tiếp tục duy trì qua đường hồi tiếp của mạch công suất.

Đối với cấu hình Buck sử dụng TPS54260, mạch cần diode chỉnh lưu ngoài phù hợp để tạo đường dẫn dòng điện trong giai đoạn MOSFET ngắt.

Điều chỉnh điện áp đầu ra

Điện áp đầu ra được lấy mẫu thông qua bộ chia điện trở và đưa về chân VSENSE.

IC so sánh tín hiệu phản hồi với điện áp tham chiếu bên trong để điều chỉnh chu kỳ đóng cắt.

Nhờ đó, điện áp đầu ra được duy trì gần giá trị thiết lập khi điện áp đầu vào hoặc tải thay đổi trong phạm vi cho phép.

Thiết lập điện áp đầu ra

Điện áp đầu ra được xác định gần đúng theo công thức:

VOUT = 0.8 × (1 + R1/R2)

Trong đó:

• VOUT: Điện áp đầu ra.
• R1: Điện trở từ đầu ra đến chân VSENSE.
• R2: Điện trở từ chân VSENSE xuống GND.

Công thức áp dụng cho cấu hình bộ chia điện trở phản hồi thông dụng.

Điều khiển tần số chuyển mạch

Chân RT/CLK được sử dụng để thiết lập tần số chuyển mạch hoặc đồng bộ với tín hiệu xung ngoài.

Việc lựa chọn tần số ảnh hưởng đến kích thước cuộn cảm, hiệu suất và tổn hao chuyển mạch.

Chức năng bảo vệ

Khi xuất hiện tình trạng quá dòng hoặc quá nhiệt, các khối bảo vệ bên trong IC sẽ can thiệp nhằm hạn chế nguy cơ hư hỏng.

7. Ứng dụng của IC TPS54260DGQR

TPS54260DGQR được sử dụng trong nhiều mạch nguồn điện tử cần chuyển đổi điện áp DC đầu vào thành điện áp thấp hơn.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn DC-DC hạ áp.
• Bộ nguồn công nghiệp.
• Mạch nguồn thiết bị tự động hóa.
• Mạch nguồn điều khiển.
• Thiết bị điện tử ô tô.
• Bộ nguồn vi điều khiển.
• Mạch cấp nguồn cho IC logic.
• Mạch nguồn cảm biến.
• Thiết bị đo lường điện tử.
• Hệ thống điều khiển công nghiệp.
• Bo mạch nguồn điện tử.
• Bộ nguồn thiết bị truyền thông.
• Mạch chuyển đổi nguồn 24V xuống 12V.
• Mạch chuyển đổi nguồn 24V xuống 5V.
• Mạch chuyển đổi nguồn 48V xuống điện áp thấp hơn.
• Sửa chữa và thay thế IC nguồn trên bo mạch.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp đầu vào, điện áp đầu ra, công suất tải và thiết kế linh kiện ngoại vi.

8. Ưu điểm của IC TPS54260DGQR

Dải điện áp đầu vào rộng: Hỗ trợ nguồn DC từ 3.5V đến 60V, phù hợp với nhiều hệ thống cấp nguồn.

Dòng điện đầu ra 2.5A: Đáp ứng nhiều ứng dụng nguồn điều khiển và thiết bị điện tử.

Tích hợp MOSFET công suất: Giúp giảm số lượng linh kiện ngoài và tiết kiệm diện tích bo mạch.

Điện áp đầu ra điều chỉnh được: Cho phép thiết kế nhiều mức điện áp khác nhau bằng bộ chia điện trở phản hồi.

Tần số chuyển mạch linh hoạt: Hỗ trợ tối ưu thiết kế cuộn cảm và các linh kiện lọc nguồn.

Tích hợp chức năng bảo vệ: Giúp nâng cao độ an toàn khi hoạt động trong điều kiện phù hợp.

Vỏ MSOP-10 nhỏ gọn: Phù hợp với các bo mạch điện tử có không gian hạn chế.

Có PowerPAD tản nhiệt: Hỗ trợ truyền nhiệt từ IC xuống bo mạch.

9. Lưu ý khi sử dụng và thay thế IC TPS54260DGQR

Khi lựa chọn và thay thế IC TPS54260DGQR cần chú ý:

• Kiểm tra chính xác mã TPS54260DGQR.
• Xác nhận ký hiệu trên thân IC là 54260.
• Kiểm tra kiểu đóng gói MSOP-10 PowerPAD.
• Xác định đúng vị trí chân số 1.
• Kiểm tra điện áp đầu vào VIN.
• Không cấp nguồn vượt quá giới hạn cho phép.
• Kiểm tra điện áp đầu ra của mạch.
• Kiểm tra bộ chia điện trở phản hồi.
• Kiểm tra cuộn cảm đầu ra.
• Kiểm tra diode chỉnh lưu ngoài.
• Kiểm tra tụ lọc đầu vào và đầu ra.
• Kiểm tra chân BOOT và tụ bootstrap.
• Kiểm tra mạch bù tại chân COMP.
• Kiểm tra chân EN.
• Kiểm tra điện trở thiết lập tần số.
• Đảm bảo vùng PowerPAD được hàn đúng kỹ thuật.
• Thiết kế vùng đồng tản nhiệt phù hợp.
• Không thay bằng IC có sơ đồ chân khác.
• Không thay bằng IC có dòng điện định mức thấp hơn khi chưa đánh giá tải.
• Kiểm tra hiện tượng chập nguồn trước khi thay IC mới.
• Ngắt nguồn và xả điện tụ trước khi sửa chữa.

Lưu ý quan trọng: Khi thay thế TPS54260DGQR, cần đối chiếu đúng mã IC, sơ đồ chân, kiểu đóng gói và thông số điện. Không nên chỉ dựa vào ký hiệu 54260 vì mã in trên thân linh kiện có thể không thể hiện đầy đủ thông tin phiên bản.

10. Kết luận

TPS54260DGQR ký hiệu 54260 IC Hạ Áp MSOP-10 là IC nguồn DC-DC Buck Converter được sử dụng trong các bộ nguồn điện tử, thiết bị điều khiển và hệ thống điện tử công nghiệp.

Với dải điện áp đầu vào 3.5V đến 60V, dòng điện đầu ra tối đa 2.5A và khả năng điều chỉnh điện áp đầu ra, sản phẩm phù hợp với nhiều ứng dụng chuyển đổi nguồn DC-DC.

IC tích hợp MOSFET công suất, khối điều khiển PWM và các chức năng bảo vệ, giúp đơn giản hóa thiết kế mạch nguồn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, điện áp đầu vào, dòng điện đầu ra, sơ đồ chân, kiểu đóng gói và điều kiện tản nhiệt để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
