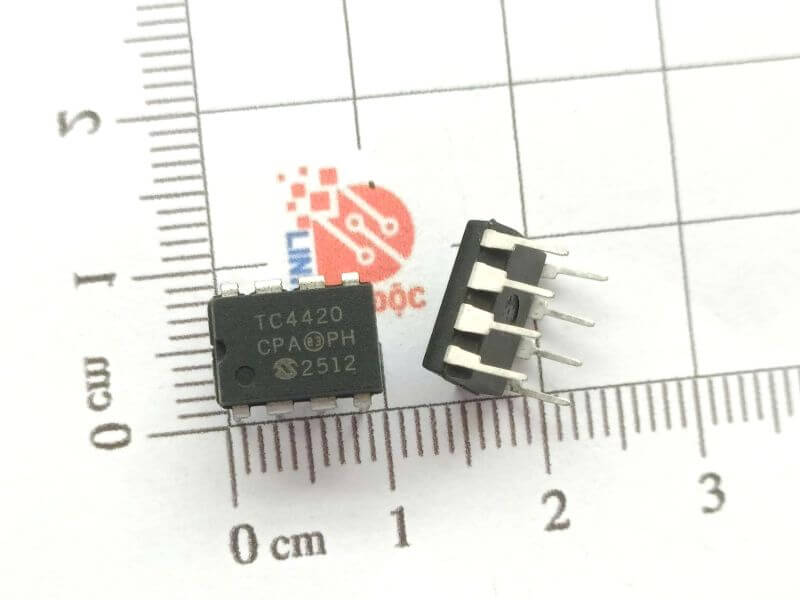

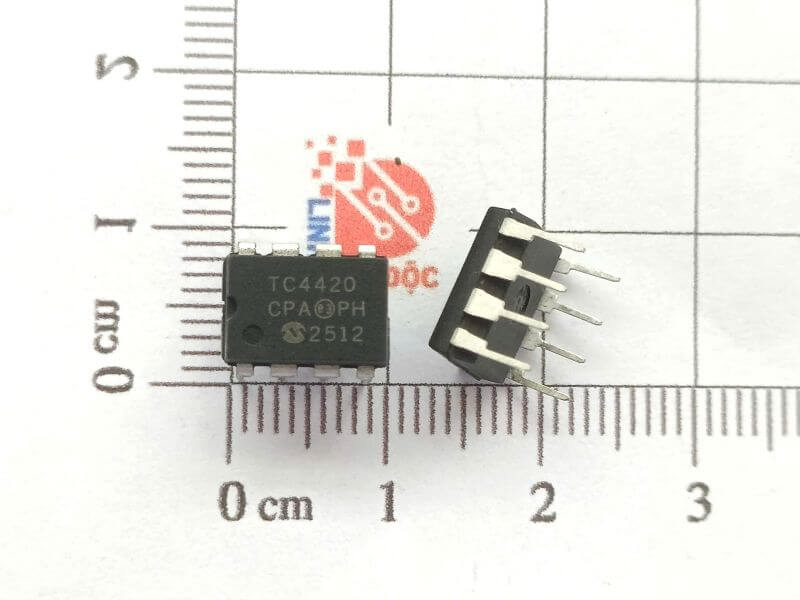

TC4420CPA TC4420 IC driver MOSFET Tốc Độ Cao DIP-8

Giới thiệu chung

TC4420 giúp đóng cắt MOSFET nhanh và hiệu quả hơn. Với khả năng cấp và hút dòng đỉnh lên đến 6A, TC4420 được sử dụng rộng rãi trong các mạch nguồn xung, điều khiển động cơ, biến tần và các ứng dụng công suất cao.

Đặc điểm

• Dòng đầu ra đỉnh lên tới 6A.
• Điện áp hoạt động từ 4.5V đến 18V.
• Tương thích với tín hiệu TTL và CMOS.
• Tốc độ đóng cắt nhanh.
• Đầu ra không đảo tín hiệu.
• Trở kháng đầu ra thấp.
• Tích hợp mạch bảo vệ chống latch-up.
• Hoạt động ổn định trong môi trường công nghiệp.

Cấu tạo

TC4420 được tích hợp các khối chức năng gồm mạch đệm đầu vào Schmitt Trigger, mạch khuếch đại công suất, tầng đầu ra Push-Pull và các mạch bảo vệ nội bộ. Thiết kế này cho phép IC cung cấp và hút dòng lớn để nạp và xả điện tích cổng MOSFET trong thời gian rất ngắn.

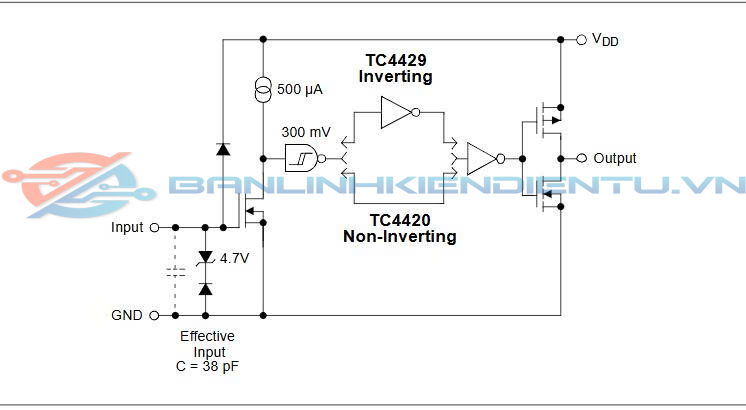

Sơ đồ khối chức năng

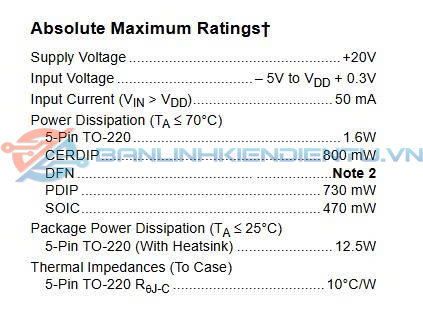

Thông số kỹ thuật

• Điện áp nguồn hoạt động: 4.5V ~ 18V
• Dòng đầu ra đỉnh: ±6A
• Thời gian trễ truyền điển hình: 55ns
• Thời gian sườn lên và sườn xuống: khoảng 25ns
• Ngõ vào tương thích TTL/CMOS
• Nhiệt độ hoạt động: -40°C đến +125°C
• Kiểu đóng gói: DIP-8, SOP-8

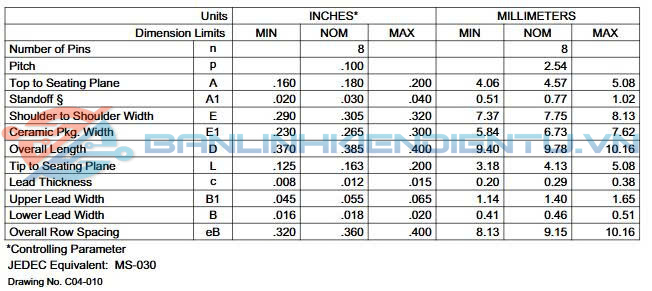

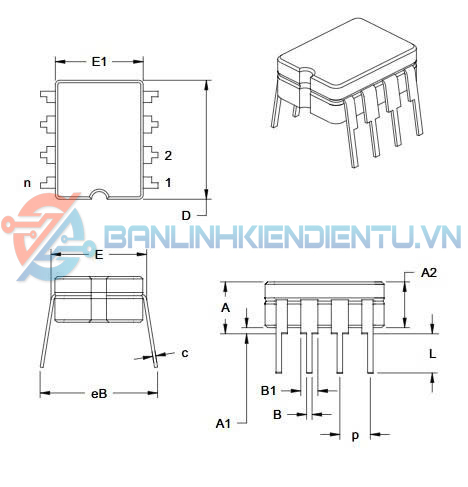

Kích thước

Ứng dụng

• Driver điều khiển MOSFET công suất.
• Driver điều khiển IGBT.
• Bộ nguồn xung Switching Power Supply.
• Mạch PWM công suất.
• Điều khiển động cơ DC.
• Mạch biến tần.
• Bộ kích biến áp xung.
• Thiết bị điện tử công nghiệp.

Kết luận

TC4420 là IC driver MOSFET tốc độ cao với khả năng cung cấp dòng điều khiển mạnh, giúp MOSFET đóng cắt nhanh và giảm tổn hao công suất. Nhờ khả năng hoạt động ổn định, dễ sử dụng và tương thích với nhiều loại mạch điều khiển, TC4420 là lựa chọn phù hợp cho các ứng dụng nguồn xung và điều khiển công suất.
