FQA8N80 Mosfet kênh N 800V 8A TO-3P Tháo Máy
11,000₫
Mã sản phẩm:FQA8N80
Loại linh kiện: Mosfet
Công suất: 800V/8A
Kiểu chân: TO-3P
Hình thức: Tháo Máy
Tình trạng: Còn hàng
Vị trí: Khay 29
Đã cập nhật
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1.Giới thiệu tổng quan FQA8N80
FQA8N80 là một MOSFET kênh N được sản xuất bởi Fairchild Semiconductor (nay thuộc ON Semiconductor). Linh kiện này được thiết kế để hoạt động trong các ứng dụng yêu cầu điện áp cao và dòng lớn, như bộ nguồn chuyển mạch, bộ điều chỉnh hệ số công suất (PFC), và các mạch điều khiển công suất.

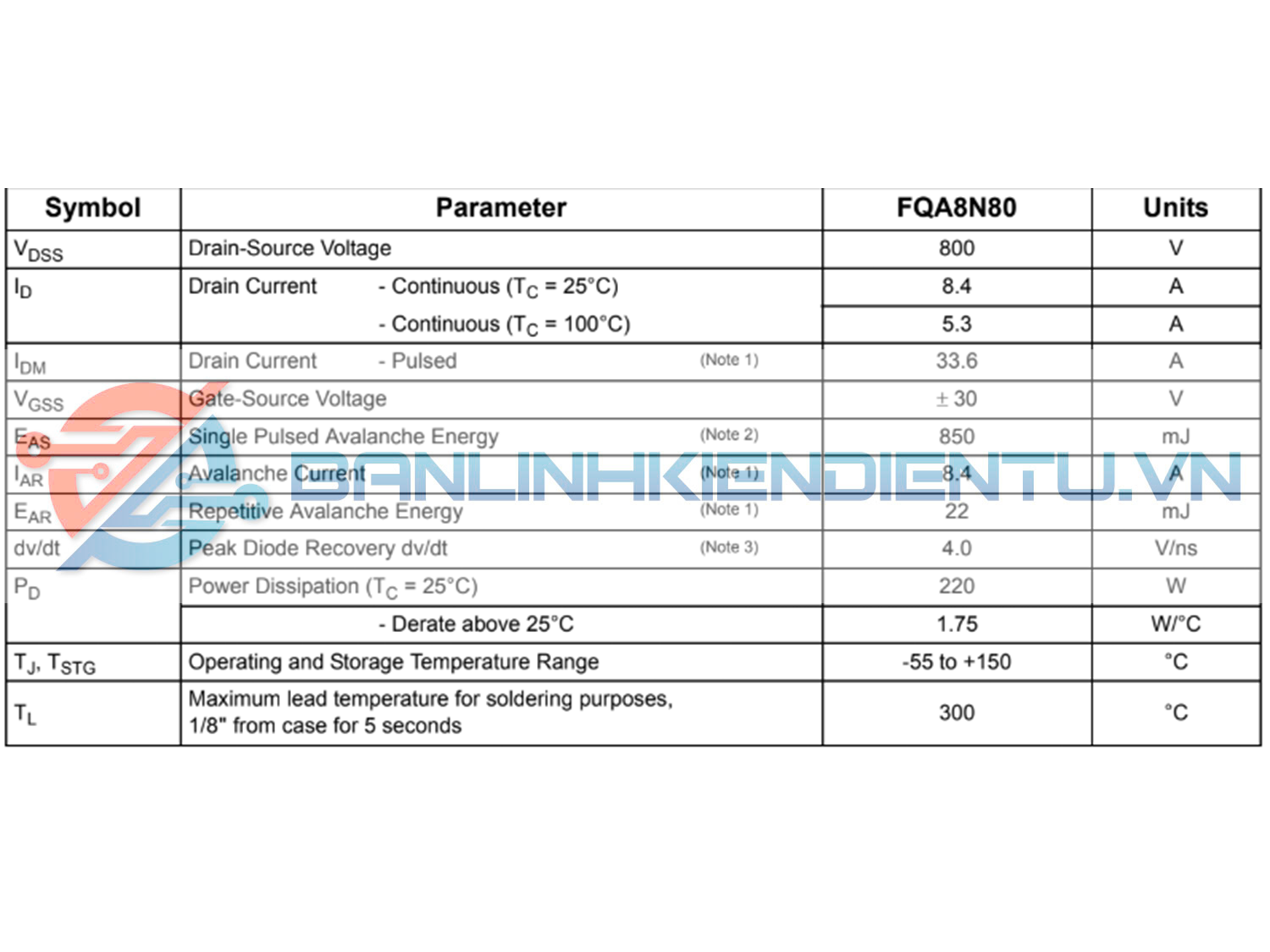

2.Thông số kỹ thuật chi tiết FQA8N80
| Thông số kỹ thuật | Giá trị |
|---|---|
| Loại MOSFET | Kênh N (N-Channel) |
| Điện áp chịu đựng V<sub>DS</sub> | 800V |
| Dòng dẫn liên tục I<sub>D</sub> | 8.4A (Tc = 25°C) |
| Dòng xung tối đa I<sub>D,pulse</sub> | 33A |
| Điện áp ngưỡng cổng V<sub>GS(th)</sub> | 3.0V – 5.0V |
| Điện trở R<sub>DS(on)</sub> (typ) | 0.95 – 1.2Ω @ V<sub>GS</sub> = 10V |
| Công suất tiêu tán P<sub>D</sub> | 220W (tản nhiệt tốt) |
| Điện áp cổng tối đa | ±30V |
| Điện tích cổng Q<sub>g</sub> | 57nC @ V<sub>DS</sub> = 400V |
| Thời gian chuyển mạch | t<sub>r</sub> = 15ns, t<sub>f</sub> = 36ns |
| Nhiệt độ hoạt động | -55°C ~ +150°C |
| Đóng gói | TO-3P (nhựa, 3 chân, lưng kim loại) |

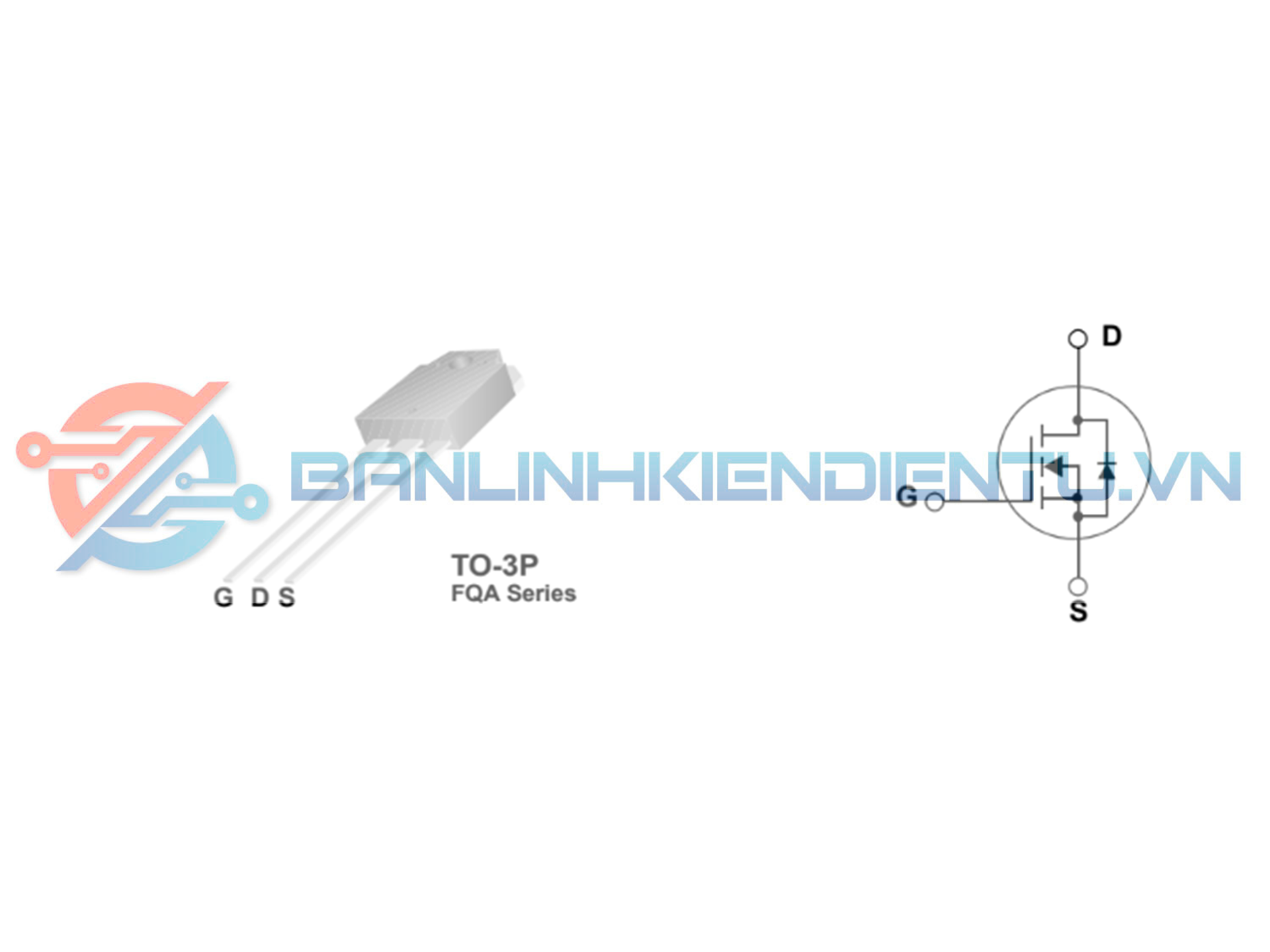

3.Sơ đồ chân FQA8N80
4.Ứng dụng thực tế FQA8N80
| Ứng dụng | Mô tả ngắn |
|---|---|
| Nguồn xung SMPS | Đóng ngắt tần số cao trong các nguồn tổ ong, bộ nguồn công nghiệp |
| PFC (Power Factor Correction) | Sửa hệ số công suất trong các mạch nguồn lớn |
| Biến tần, inverter | Dùng trong biến tần điều khiển động cơ, hệ thống năng lượng mặt trời |
| Mạch hàn điện tử | Dùng trong các máy hàn TIG, MIG |
| UPS công nghiệp | Nguồn dự phòng công suất lớn |

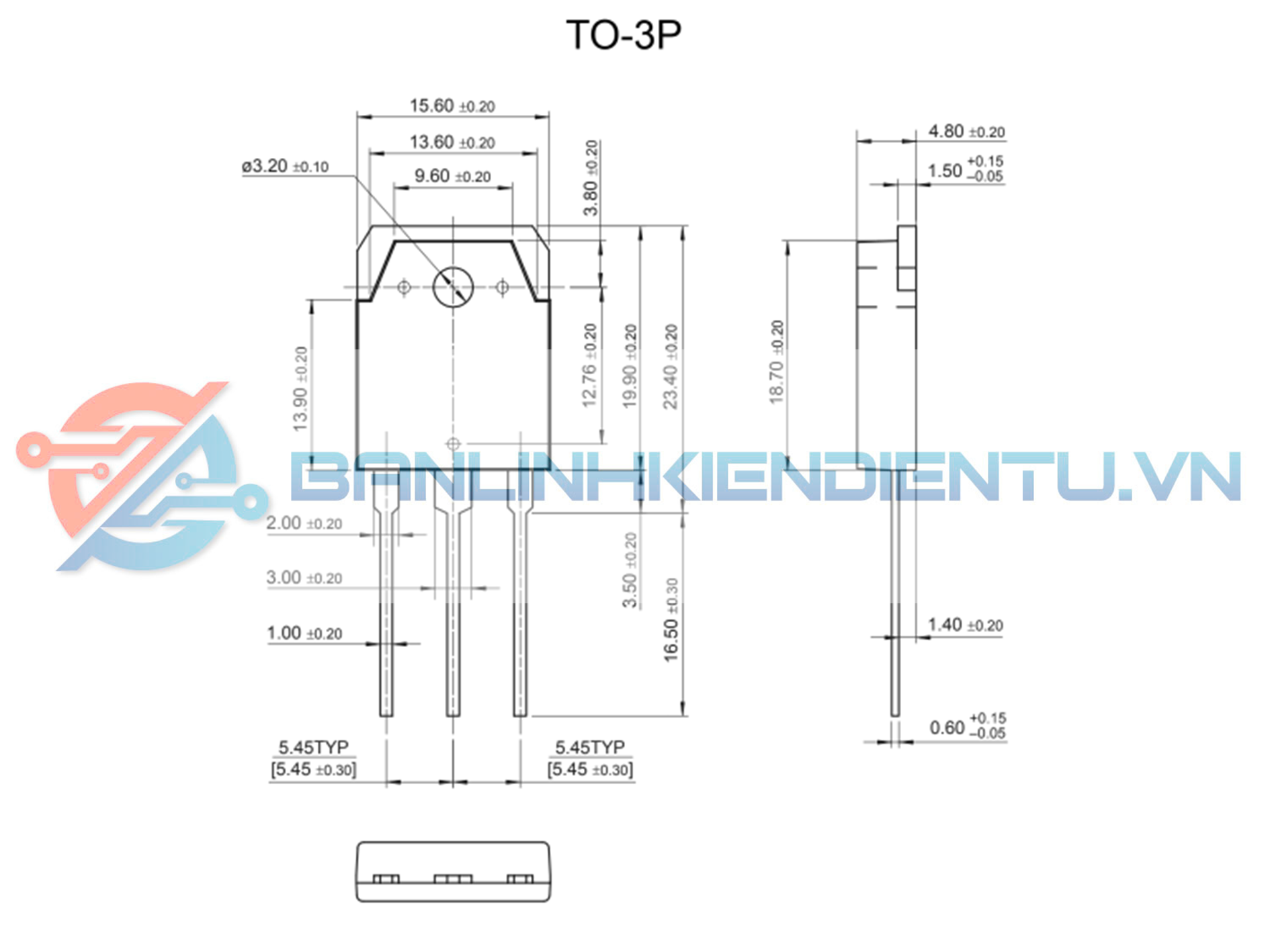

5.Kích thước của FQA8N80
