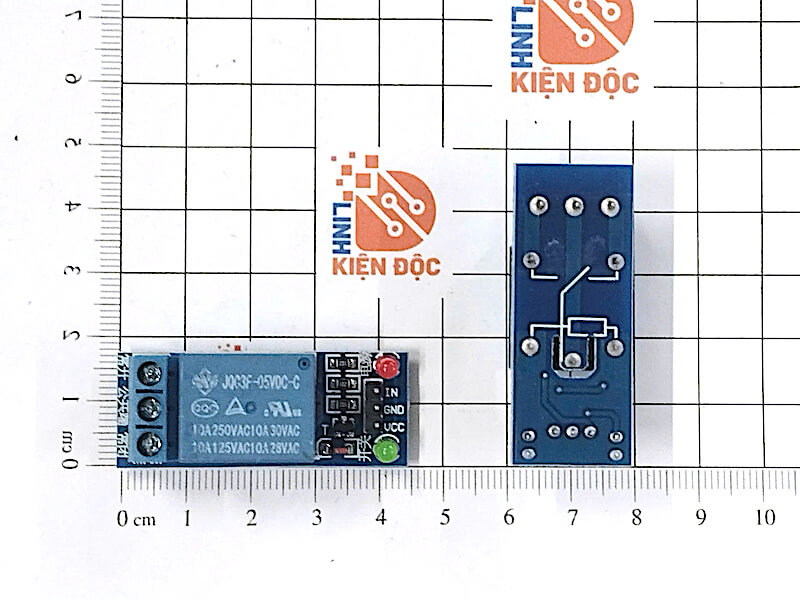

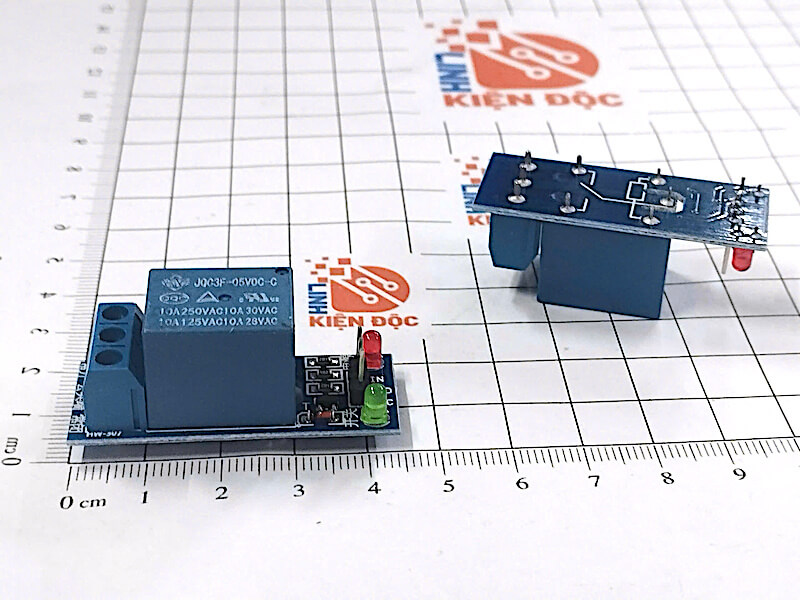

Mô-đun rơle JQC-3FF-S-Z 1 kênh 5V – Relay điều khiển tải AC/DC

Mô-đun rơle JQC-3FF-S-Z 1 kênh 5V là module đóng/ngắt tải điện sử dụng relay điện từ JQC-3FF-S-Z cuộn hút 5VDC. Sản phẩm thường được dùng để nhận tín hiệu từ Arduino, vi điều khiển hoặc các mạch điều khiển điện áp thấp, sau đó thực hiện đóng/ngắt đèn, quạt, bơm, van điện từ, motor và nhiều thiết bị điện khác.

Relay JQC-3FF-S-Z 5V sử dụng tiếp điểm chuyển đổi SPDT (1 Form C) gồm COM, NO và NC. Theo thông số của nhà sản xuất TLrelay, phiên bản 5V có điện trở cuộn dây khoảng 69Ω, công suất cuộn hút 0,36W, dòng cuộn khoảng 71,4mA và tiếp điểm chịu tải điện trở 10A/250VAC hoặc 15A/125VAC.

Thông số kỹ thuật mô-đun rơle JQC-3FF-S-Z 1 kênh 5V

Thông số	Giá trị
Model relay	JQC-3FF-S-Z
Loại	Module relay điện từ
Số kênh	1 kênh
Điện áp cuộn relay	5VDC
Cấu hình tiếp điểm	1C / SPDT – 1 Form C
Các chân tiếp điểm	COM – NO – NC
Tải điện trở	10A/250VAC; 15A/125VAC
Điện áp chuyển mạch tối đa	250VAC / 30VDC
Dòng chuyển mạch tối đa	15A
Điện trở cuộn dây	Khoảng 69Ω ±10%
Dòng cuộn dây định mức	Khoảng 71,4mA
Công suất cuộn dây	0,36W
Thời gian tác động	≤ 10ms
Thời gian nhả	≤ 5ms
Vật liệu tiếp điểm	Hợp kim bạc
Kích thước relay	Khoảng 19,2 × 15,4 × 15,4mm
Nhiệt độ hoạt động của relay	-40°C đến +85°C

Các thông số trên là của relay JQC-3FF-S-Z 5V. Đối với module hoàn chỉnh, kích thước PCB, loại transistor kích, LED báo trạng thái, optocoupler và chế độ kích HIGH/LOW có thể thay đổi tùy phiên bản.

Công dụng của module relay JQC-3FF-S-Z 5V

Công dụng chính của JQC-3FF-S-Z 1 kênh 5V là giúp mạch điều khiển công suất nhỏ thực hiện việc bật/tắt một tải điện có điện áp hoặc dòng điện lớn hơn.

Ví dụ, chân GPIO của vi điều khiển không thể trực tiếp cấp nguồn cho một bóng đèn AC, máy bơm hoặc van điện từ. Khi sử dụng module relay, vi điều khiển chỉ cần gửi tín hiệu đến mạch kích. Relay sẽ thực hiện việc đóng hoặc ngắt mạch điện của tải thông qua hệ thống tiếp điểm cơ khí.

Module 1 kênh 5V thương mại sử dụng JQC-3FF-S-Z thường có transistor kích relay, LED báo trạng thái và tiếp điểm SPDT 10A/250VAC.

Chức năng chính của JQC-3FF-S-Z 1 kênh 5V

Đóng/ngắt thiết bị bằng tín hiệu điều khiển

Relay hoạt động như một công tắc điện điều khiển tự động. Khi nhận tín hiệu kích phù hợp, cuộn dây tạo từ trường làm thay đổi trạng thái của tiếp điểm.

Nhờ đó, module có thể sử dụng trong những hệ thống cần tự động bật hoặc tắt thiết bị dựa trên tín hiệu từ cảm biến, bộ hẹn giờ, vi điều khiển hoặc mạch logic.

Điều khiển một kênh tải độc lập

Đây là module 1 kênh, do đó phù hợp khi hệ thống chỉ cần điều khiển một thiết bị hoặc một đường tải. So với module 2, 4 hoặc 8 relay, loại 1 kênh có kích thước nhỏ và cách đấu nối đơn giản hơn.

Chuyển đổi tiếp điểm NO và NC

JQC-3FF-S-Z sử dụng cấu hình 1 Form C/SPDT, cung cấp ba chân tiếp điểm:

COM (Common): chân chung của relay.

NO (Normally Open): tiếp điểm thường mở. COM và NO được kết nối khi relay được kích.

NC (Normally Closed): tiếp điểm thường đóng. COM và NC kết nối khi relay chưa được kích.

Ký tự “Z” trong JQC-3FF-S-Z biểu thị cấu hình tiếp điểm Form C/chuyển đổi.

Nguyên lý hoạt động của module relay JQC-3FF-S-Z 5V

Khi relay chưa được cấp điện cho cuộn hút, tiếp điểm COM kết nối với NC, trong khi đường COM–NO ở trạng thái hở.

Khi cuộn relay được cấp điện áp 5V phù hợp, dòng điện chạy qua cuộn dây tạo ra từ trường. Lực điện từ kéo phần ứng bên trong relay và làm tiếp điểm chuyển trạng thái. Lúc này COM chuyển sang kết nối với NO và ngắt khỏi NC.

Khi ngắt điện cuộn hút, từ trường biến mất và cơ cấu lò xo đưa tiếp điểm trở lại trạng thái ban đầu.

Với phiên bản 5V, cuộn dây có điện trở danh định khoảng 69Ω ±10%, dòng khoảng 71,4mA và công suất 0,36W.

Module JQC-3FF-S-Z 5V được ứng dụng ở đâu?

Nhờ nguồn điều khiển 5V và cách sử dụng đơn giản, module relay JQC-3FF-S-Z có thể ứng dụng trong nhiều hệ thống như Arduino, mạch vi điều khiển, hệ thống nhà thông minh, điều khiển chiếu sáng, tưới cây tự động, robot, thiết bị IoT và các dự án DIY.

Module cũng có thể được sử dụng để điều khiển đèn, quạt, còi, khóa điện, van điện từ, bơm nước và một số motor nhỏ, với điều kiện tải thực tế nằm trong khả năng của relay và PCB.

JQC-3FF-S-Z 5V có dùng với Arduino được không?

Có. Đây là một trong những ứng dụng phổ biến của module relay 5V.

Thông thường, module có các chân nguồn và tín hiệu như VCC, GND và IN. Nguồn 5V cấp cho module, còn chân IN nhận tín hiệu điều khiển. Một số module sử dụng transistor để kích relay thay vì bắt chân GPIO phải trực tiếp cung cấp toàn bộ dòng cho cuộn dây. Tài liệu module 1 kênh JQC-3FF-S-Z cũng mô tả cấu hình 5V sử dụng transistor kích và có LED báo trạng thái.

Tuy nhiên, với ESP8266, ESP32 hoặc vi điều khiển logic 3,3V, cần kiểm tra mức điện áp kích của đúng module trước khi sử dụng vì các bo mạch JQC-3FF-S-Z trên thị trường không phải lúc nào cũng có mạch đầu vào giống nhau.

5V trên module có phải điện áp của tải không?

Đây là điểm người dùng rất dễ nhầm.

5V là điện áp định mức của cuộn relay, không có nghĩa module chỉ dùng để đóng/ngắt tải 5V.

Phần tiếp điểm COM, NO và NC là một mạch đóng/ngắt riêng. Theo thông số relay, tiếp điểm được định mức cho tải điện trở tới 10A/250VAC hoặc 15A/125VAC, với điện áp chuyển mạch tối đa 250VAC/30VDC.

Ví dụ, một module relay 5V có thể nhận tín hiệu từ mạch Arduino để điều khiển một tải AC phù hợp. Tuy nhiên, khi làm việc với điện lưới phải đảm bảo PCB, terminal, dây dẫn, khoảng cách cách điện và vỏ bảo vệ đều đáp ứng yêu cầu an toàn.

Ưu điểm của module relay JQC-3FF-S-Z 5V

Ưu điểm nổi bật của phiên bản 5V là dễ kết hợp với các hệ thống điện tử và vi điều khiển sử dụng nguồn 5V. Thiết kế module hoàn chỉnh giúp giảm số lượng linh kiện mà người dùng phải tự lắp so với sử dụng relay rời.

Relay có thời gian tác động tối đa khoảng 10ms, thời gian nhả tối đa khoảng 5ms. Nhà sản xuất công bố tuổi thọ cơ khí khoảng 10 triệu lần và tuổi thọ điện khoảng 100.000 lần trong các điều kiện thử tương ứng.

Ngoài ra, tiếp điểm SPDT mang lại tính linh hoạt cao vì có thể lựa chọn cả chế độ thường mở NO hoặc thường đóng NC tùy yêu cầu của hệ thống.

JQC-3FF-S-Z 5V khác phiên bản 12V như thế nào?

Hai phiên bản có nguyên lý và chức năng cơ bản giống nhau nhưng khác điện áp cuộn hút:

Đặc điểm	JQC-3FF-S-Z 5V	JQC-3FF-S-Z 12V
Điện áp cuộn dây	5VDC	12VDC
Điện trở cuộn dây	Khoảng 69Ω	Khoảng 400Ω
Dòng cuộn dây	Khoảng 71,4mA	Khoảng 30mA
Công suất cuộn dây	0,36W	0,36W
Tiếp điểm	SPDT	SPDT
Tải điện trở 250VAC	10A	10A

Các giá trị cuộn dây trên được nhà sản xuất công bố cho các phiên bản 5V và 12V của dòng JQC-3FF.

Vì vậy, không được cấp 12V trực tiếp cho cuộn relay 5V. Khi thay relay trên module cũng cần chọn đúng điện áp cuộn hút.

Lưu ý khi điều khiển tải 220VAC

Mặc dù trên relay thường ghi 10A 250VAC, đây là thông số tải điện trở trong điều kiện quy định. Không nên hiểu rằng mọi thiết bị 220VAC đều có thể đóng/ngắt ở mức 10A.

Động cơ, máy bơm, máy nén, biến áp và các tải cảm thường có dòng khởi động lớn và có thể sinh xung điện áp khi relay ngắt. Vì vậy khả năng chịu tải thực tế của tiếp điểm có thể thấp hơn đáng kể so với tải thuần trở.

Với tải công suất lớn, giải pháp phù hợp hơn có thể là dùng relay module để điều khiển contactor, thay vì để JQC-3FF-S-Z trực tiếp đóng/ngắt toàn bộ dòng tải.

Cách kiểm tra JQC-3FF-S-Z 5V

Có thể kiểm tra relay bằng đồng hồ vạn năng ở chế độ đo thông mạch hoặc điện trở.

Khi relay chưa kích, COM–NC phải thông, còn COM–NO phải hở. Khi cấp đúng nguồn 5V cho cuộn relay, relay thường phát ra tiếng “tạch”; lúc này COM–NO chuyển sang thông và COM–NC chuyển sang hở.

Nếu relay vẫn phát tiếng đóng/ngắt nhưng tải không hoạt động ổn định, cần kiểm tra thêm tình trạng cháy, oxy hóa hoặc tăng điện trở tiếp xúc của tiếp điểm.
