MOSFET Kênh P AO3401A kí hiệu X1NL, X1ZL, X1CG ,X1PV kiểu chân SOT23 điện áp 30V dòng điện 4A

1. Giới thiệu chung về MOSFET AO3401A

AO3401A là MOSFET kênh P (P-Channel Enhancement Mode MOSFET) dạng SMD, được sử dụng phổ biến trong các mạch đóng cắt nguồn, quản lý nguồn và điều khiển tải điện áp thấp. Linh kiện có điện áp Drain–Source tối đa -30V, dòng Drain liên tục có thể đạt khoảng -4A trong điều kiện quy định và sử dụng package SOT-23 nhỏ gọn.

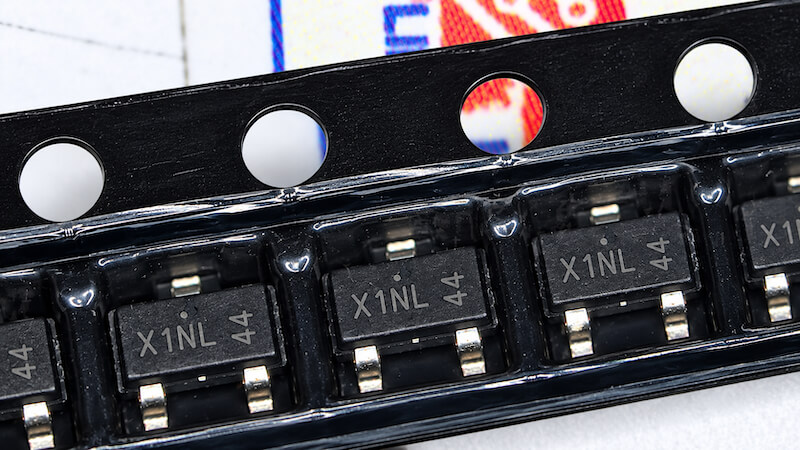

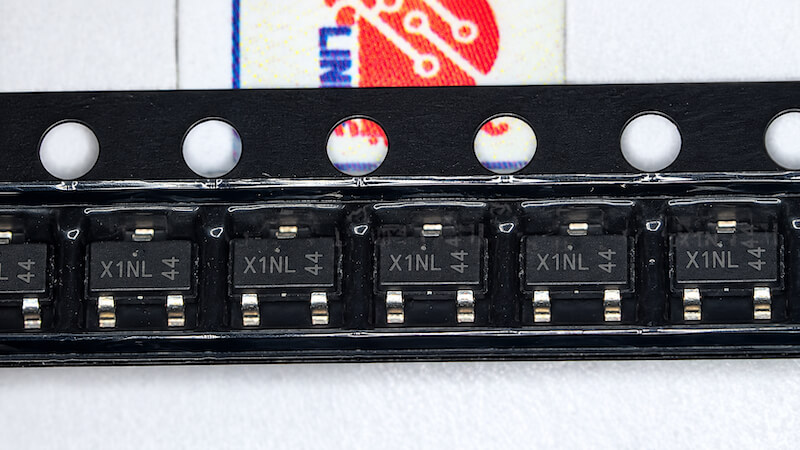

Trên thân AO3401A có thể gặp các ký hiệu như X1NL, X1ZL, X1CG, X1PV. Trong thực tế, phần ký tự đi kèm marking có thể liên quan đến thông tin truy xuất/lô sản xuất; khi xác định linh kiện cần kết hợp marking, package và thông số mạch thay vì chỉ dựa vào một chuỗi ký tự.

AO3401A nổi bật nhờ điện trở dẫn RDS(ON) thấp và khả năng được điều khiển ở điện áp Gate tương đối thấp. Vì vậy, linh kiện rất phù hợp với các thiết bị sử dụng pin, mạch nguồn DC và các ứng dụng đóng cắt phía nguồn dương.

2. Đặc điểm của AO3401A

AO3401A có những đặc điểm chính như:

• MOSFET công suất loại P-Channel.
• Hoạt động ở chế độ Enhancement Mode.
• Điện áp Drain–Source tối đa -30V.
• Dòng Drain liên tục khoảng -4A trong điều kiện datasheet.
• Điện áp Gate–Source giới hạn ±12V.
• Điện trở dẫn RDS(ON) thấp.
• Có thể được điều khiển với VGS ở mức -2.5V, -4.5V hoặc thấp hơn tùy yêu cầu về dòng và RDS(ON).
• Khả năng chuyển mạch nhanh.
• Điện tích Gate tương đối thấp.
• Package SOT-23 3 chân nhỏ gọn.
• Phù hợp lắp ráp SMD/SMT.
• Thích hợp cho các mạch quản lý nguồn và thiết bị sử dụng pin.

Điểm mạnh của AO3401A là kết hợp được kích thước nhỏ với điện trở dẫn thấp, giúp giảm tổn hao công suất trong các ứng dụng chuyển mạch điện áp thấp.

3. Cấu tạo và nguyên lý hoạt động

AO3401A là MOSFET kênh P có ba cực chính:

Gate (G – cực cổng): nhận điện áp điều khiển để quyết định trạng thái đóng hoặc ngắt của MOSFET.

Source (S – cực nguồn): trong ứng dụng high-side thường được kết nối về phía nguồn dương.

Drain (D – cực máng): thường kết nối với tải hoặc tầng mạch cần được cấp nguồn.

Cấu hình chân SOT-23 của AO3401A thường là:

• Chân 1: Gate
• Chân 2: Source
• Chân 3: Drain

MOSFET được điều khiển chủ yếu bằng điện áp Gate–Source (VGS), do đó dòng điện DC cần thiết để duy trì trạng thái Gate rất nhỏ.

Với MOSFET kênh P, khi điện áp Gate được kéo thấp hơn Source đủ mức cần thiết, MOSFET chuyển sang trạng thái dẫn. Khi điện áp Gate tiến gần điện áp Source, MOSFET chuyển về trạng thái khóa.

Đặc tính này giúp AO3401A rất thuận tiện khi sử dụng làm công tắc nguồn phía dương (high-side switch).

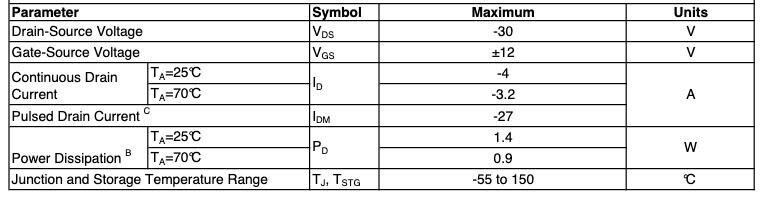

4. Thông số kỹ thuật MOSFET AO3401A

5. Kích thước MOSFET AO3401A SOT-23

AO3401A sử dụng package SOT-23 3 chân, một trong những dạng vỏ SMD phổ biến nhất dành cho MOSFET công suất nhỏ.

Kích thước package thường vào khoảng:

• Chiều dài thân: khoảng 2.9mm.
• Chiều rộng thân: khoảng 1.3mm.
• Chiều cao: khoảng 1.0mm.
• Số chân: 3 chân.
• Khoảng cách hai chân phía cùng bên: khoảng 0.95mm.
• Khoảng cách theo chiều ngang package thuộc chuẩn SOT-23.

Kích thước rất nhỏ giúp AO3401A phù hợp với điện thoại, thiết bị cầm tay, module nguồn và các bo mạch có mật độ linh kiện cao.

Khi thiết kế PCB nên sử dụng footprint chính xác theo bản vẽ package của nhà sản xuất, đặc biệt khi cần tối ưu vùng đồng để hỗ trợ tản nhiệt.

6. Ứng dụng của MOSFET AO3401A

AO3401A được sử dụng trong nhiều loại mạch điện tử như:

• Mạch đóng/ngắt nguồn DC.
• Công tắc nguồn high-side.
• Mạch quản lý nguồn.
• Mạch quản lý pin.
• Mạch sạc pin.
• Mạch bảo vệ nguồn.
• Mạch chống ngược cực nguồn.
• Bộ chuyển đổi DC-DC.
• Mạch điều khiển LED.
• Mạch điều khiển tải DC.
• Module nguồn điện áp thấp.
• Thiết bị sử dụng pin.
• Thiết bị điện tử cầm tay.
• Bo điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Các PCB yêu cầu MOSFET nhỏ gọn và điện trở dẫn.
